弯管机用夹料定位支撑构件

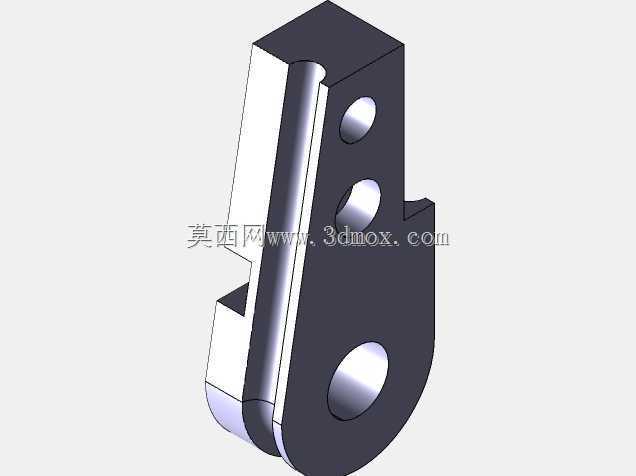

　　在管材弯折加工的生产场景中，这类构件是弯管工装里直接接触管材、承担定位与夹持作用力的核心接触件，日常适配圆管、异型管的冷弯加工工序，不管是五金家具厂的管材弯折生产线，还是汽配厂的油路管、结构管加工工位，亦或是健身器材生产中的管材成型环节，都能见到这类结构件的应用。不同于普通的平板式夹具，这个构件的工作面做了适配管材外径的圆弧开槽设计，开槽的弧度与待加工管材的外圆曲率完全匹配，当弯管动作启动时，管材被卡在圆弧槽内，不会因为弯折时的径向作用力出现打滑、偏移，能有效避免管材表面出现夹痕、弯折位置错位的问题。从结构设计逻辑来看，构件主体采用L型的变截面布局，长臂段作为主要的受力承载部分，厚度方向做了均匀的实体加厚，抵消弯管时产生的侧向扭矩，

　　短臂端则作为安装定位的基准面，和工装基板的贴合面做了平面度公差控制，安装后不会出现装配间隙导致的夹持晃动。三个沿长臂纵向排布的通孔，分别承担不同的功能：最下方的大直径通孔是主安装定位孔，穿入定位销后和工装底座形成固定铰接基准，中间的通孔是锁紧连接孔，穿入螺栓后将构件牢牢压合在安装基板上，最上方靠近圆弧槽的小孔是辅助限位孔，可插入限位销阻挡管材轴向窜动，三个孔的中心距严格匹配弯管工装的安装孔位标准，不需要二次加工就能直接装配到对应型号的弯管机工装上。构件的安装边界需要结合弯管机的转盘尺寸确认，长臂的外边缘到主定位孔中心的距离，决定了可加工管材的最小弯折半径，设计时特意将长臂外侧做了斜切避让，

　　避免弯管过程中构件和旋转的弯管模盘发生运动干涉，圆弧槽的深度控制在管材直径的三分之一，既保证足够的夹持接触面积，又不会因为槽深过大导致管材取放困难。实际生产中，这类构件通常搭配对应的夹紧模配合使用，当弯管机的夹紧油缸动作时，这个构件作为固定支撑端，和活动夹紧模共同抱紧管材，弯管模盘旋转带动管材沿成型槽弯折，整个过程中构件承受的径向夹紧力、轴向摩擦力都通过加厚的实体段传递到安装基板，不会出现局部应力集中导致的构件变形。从建模细节来看，所有的孔边缘都做了微小的倒角处理，既去除了机加工产生的毛刺，也避免安装时螺栓、销钉的孔壁刮擦，圆弧槽的表面粗糙度要求控制在Ra1.6以内，减少和管材表面的滑动摩擦，防止不锈钢管、

　　装饰管这类对表面质量要求高的管材出现划伤。构件的整体外形没有多余的冗余结构，在保证结构强度的前提下尽可能控制了整体重量，更换工装时单人就能完成拆装调整，适配多规格管材加工时的快速换模需求。不同管径的弯管加工只需要更换对应圆弧槽尺寸的同系列构件，安装孔位完全通用，不需要调整工装底座的结构，能大幅减少换模调试的时间，提升小批量多规格管材加工的生产效率。在长期反复的夹持受力场景下，构件的应力集中区域主要在主定位孔和圆弧槽的连接过渡处，设计时在这个位置做了圆角过渡处理，分散应力传递路径，避免长期交变载荷下出现裂纹断裂，延长构件的使用寿命。
