老式美系乘用车制动助力器结构

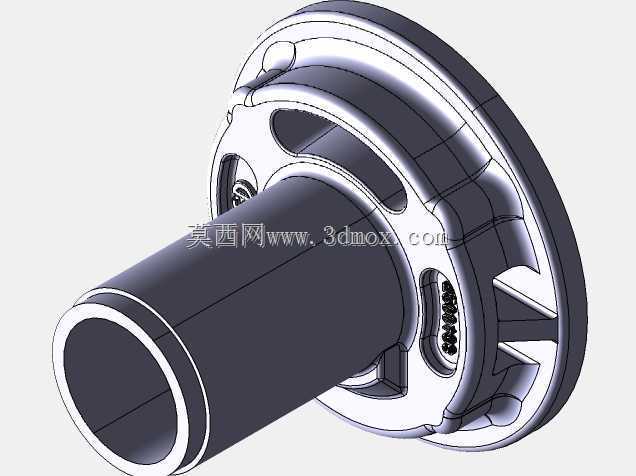

　　在乘用车底盘制动系统的开发迭代历程中，真空助力式制动助力器是沿用数十年的成熟部件，这款适配老式美系乘用车的制动助力器，是早年大排量乘用车制动系统的核心配套部件，主要适配搭载大排量自然吸气发动机的车型，依托发动机进气歧管产生的真空度，放大驾驶员施加在制动踏板上的作用力，降低驾驶员制动操作的踏板力，在保证制动效能的同时提升长时间驾驶的操作舒适度，避免频繁制动带来的腿部疲劳。从结构设计来看，该部件采用法兰盘式安装基座搭配中空推杆轴的整体布局，安装法兰端设置有均匀分布的安装孔位，用于和车身前围板的安装面刚性连接，法兰端的密封槽结构用于安装真空密封胶圈，保证助力腔室的真空度稳定，避免出现真空泄漏导致的助力失效问题。

　　中空的推杆轴一端连接制动踏板的输入推杆，另一端连接制动主缸的输出顶杆，内部的动力传递路径经过力学优化，在输入力传递过程中尽可能减少机械损耗，保证助力输出的线性度，避免制动过程中出现踏板力突变的情况，让驾驶员可以精准控制制动强度。助力器的壳体采用冲压成型的金属结构，内部通过膜片将腔室分隔为真空腔与大气腔，在非制动状态下两个腔室连通且保持相同的真空度，当驾驶员踩下制动踏板时，控制阀杆动作切断两个腔室的连通通道，同时让大气腔接入外界空气，利用两个腔室的压力差产生助力推力，叠加驾驶员的踏板力共同推动制动主缸建立液压。这款老式助力器的壳体加强筋布局经过针对性设计，在法兰盘与推杆轴的连接位置设置了多道放射状加强筋，

　　既可以降低壳体在长期交变压力作用下的形变风险，也能在车辆发生正面碰撞时吸收部分冲击能量，避免助力器过度侵入驾驶舱影响乘员安全。从安装边界来看，该部件的轴向安装尺寸预留了足够的调整余量，推杆轴的伸出长度可以根据不同车型的踏板行程进行适配调整，法兰端的安装孔位采用通用化的孔距设计，可以适配同年代多款美系乘用车的前围板安装点位，降低零部件的通用替换成本。在实际装车应用中，这类制动助力器需要和制动主缸、真空管路、制动踏板机构进行匹配标定，助力比的设定需要结合车辆的整备质量、制动主缸缸径、前后制动器的制动力分配参数进行调整，这款助力器的助力比设定偏向舒适取向，适配早年美系乘用车偏软的制动踏板调校风格，

　　在城市道路低速行驶时可以提供轻盈的踏板脚感，高速行驶紧急制动时也能提供足够的助力增益，保证制动减速度达到安全要求。在三维建模过程中，需要重点关注壳体内部的膜片安装槽位、控制阀组件的配合间隙、推杆的运动行程限位结构，这些位置的尺寸精度直接影响助力器的实际工作性能，如果配合间隙过大，会出现真空泄漏、助力滞后的问题，如果间隙过小，则会出现制动拖滞、回位不良的故障。同时建模时需要还原壳体表面的冲压纹理、加强筋的拔模角度、安装孔位的倒角细节，保证模型可以直接用于零部件的逆向开发、维修替换件的生产加工，也可以用于老式车辆修复过程中的零部件适配校验，帮助维修人员确认部件的安装匹配度，减少实车试装的工作量。这类老式汽车的制动部件由于停产时间较早，原厂配件存量较少，精准的三维模型可以为配件复刻、车辆修复提供可靠的尺寸参考，也能为研究早年汽车制动系统的设计思路提供具象的结构参考。
