交流稳压器用双层嵌套铸造结构件

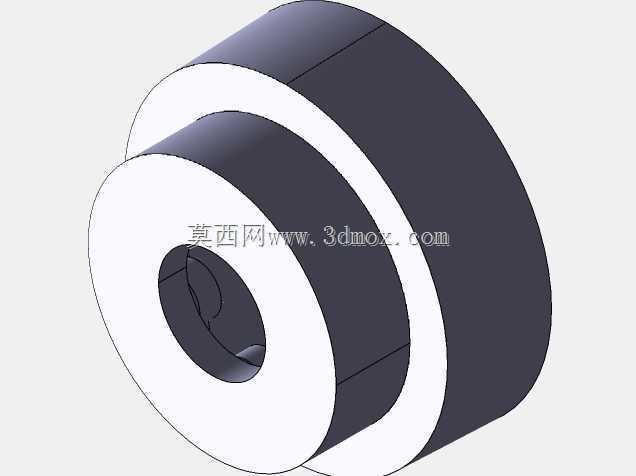

　　在交流稳压类输配电设备的内部结构中，这类双层嵌套的环形铸造部件，是保障铁芯绕组同轴定位、降低运行振动异响的核心支撑构件，日常多应用于中小容量柱式交流稳压器的铁芯组装配环节，区别于常规冲压叠片的支撑结构，一体铸造成型的构件能避免叠片接缝带来的磁隙偏移问题，在长期带载运行的工况下，结构形变量远小于拼接式构件。从实际装配场景来看，这类构件的内层通孔需要与稳压器中心的固定导轴形成间隙配合，配合公差通常控制在H7级别，既不能间隙过大导致绕组运行时出现径向窜动，也不能间隙过小导致装配时卡滞、后期运维拆卸困难；外层的环形凸台结构，主要用于卡装绕组的绝缘端箍，凸台的高度需要匹配绝缘端箍的嵌入深度，保证绕组压紧后不会出现轴向滑移，

　　同时凸台的外圆尺寸要和铁芯硅钢片的内圈尺寸适配，避免硅钢片套装时出现偏斜，导致铁芯磁路不对称、引发空载电流增大的问题。设计这类构件时，首先要考虑铸造工艺的拔模斜度，所有垂直于分型面的侧壁都要预留1到1.5度的拔模角度，避免铸造脱模时出现侧壁拉伤；其次要兼顾壁厚的均匀性，双层环壁的厚度差不能超过3毫米，防止铸造冷却过程中因为冷却速率不一致产生缩孔、内应力集中的问题，构件上的内部切口结构，是为了避让绕组引出线的走线空间，同时兼顾内部散热风道的连通，避免绕组局部积热导致绝缘层加速老化。从安装边界来看，构件的轴向总长度需要匹配稳压器铁芯组的叠装高度，两端的平面要保证足够的平面度，平面度公差控制在0.1毫米以内，

　　保证两端的绝缘压板压紧时受力均匀，不会出现局部压应力过大压破绝缘层的情况；构件的外圆最大直径不能超过稳压器外壳的内部安装腔直径，周边要预留至少5毫米的安全间隙，避免装配时与外壳内壁发生剐蹭，同时预留的间隙也能形成空气对流通道，带走铁芯运行时产生的热量。在实际设备运行过程中，这类铸造构件除了承担机械支撑的作用，还要承受铁芯运行时产生的工频振动，因此材质通常选用减震性能较好的灰铸铁，既能够吸收部分振动能量，降低设备运行的整体噪音，也具备足够的结构强度，不会因为长期的振动交变应力出现结构疲劳开裂。设计建模过程中，需要通过布尔运算切除内部的切口结构，切除时要注意切口边缘的圆角过渡，避免尖锐棱角导致的应力集中，

　　同时切口的位置要避开内层通孔的配合面，防止配合面出现缺口导致导轴装配后接触面积不足、定位精度下降。这类构件的结构看似简单，实际需要匹配稳压器铁芯、绕组、固定轴、绝缘端箍等多个关联零件的尺寸，任何一个尺寸的偏差都会导致整体装配卡滞，甚至影响设备的电气性能，建模时需要优先保证配合面的尺寸精度，非配合面可以适当放宽公差要求，在满足使用性能的前提下降低铸造生产的工艺难度，减少后续机加工的工序量。
