工业管路用夹持固定水管块结构

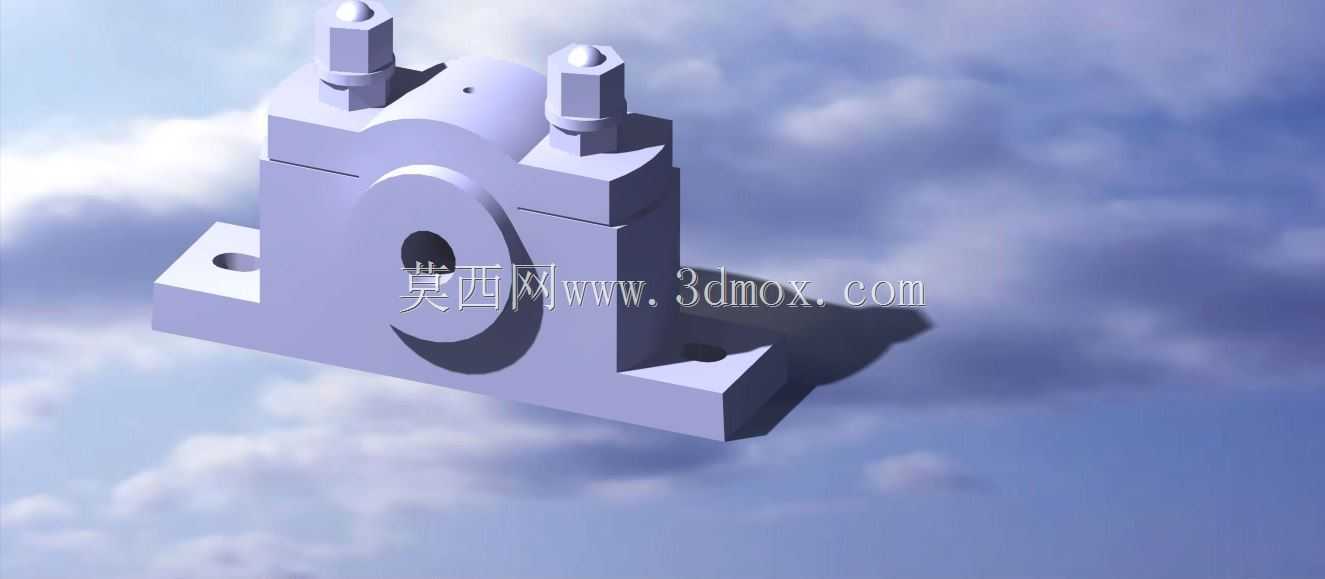

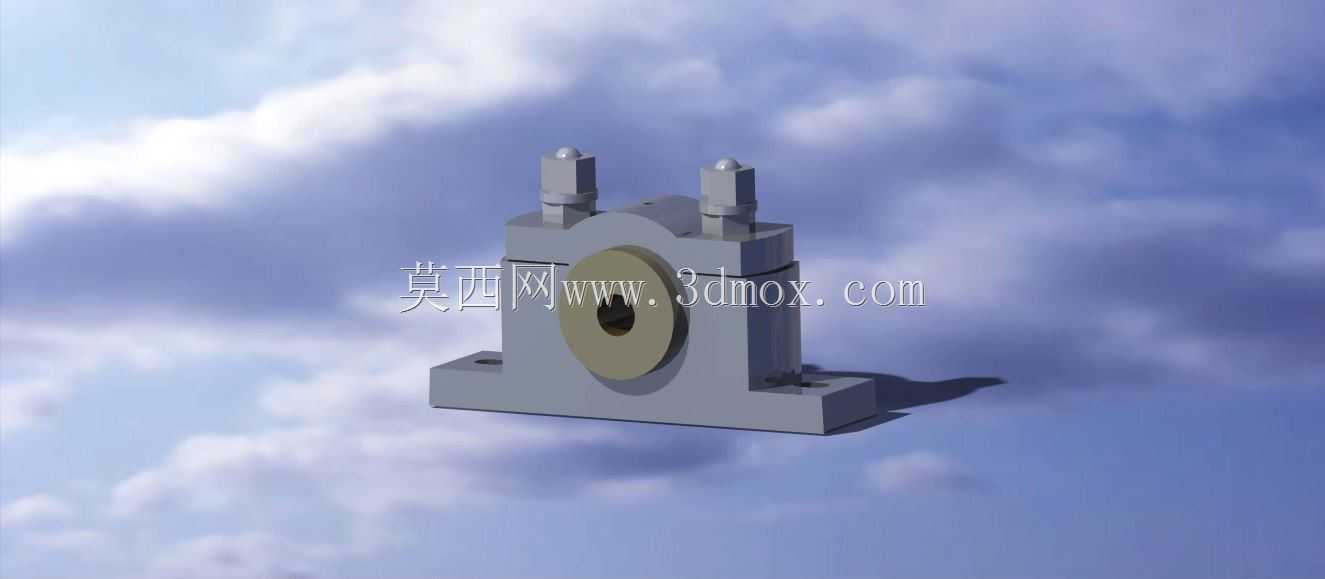

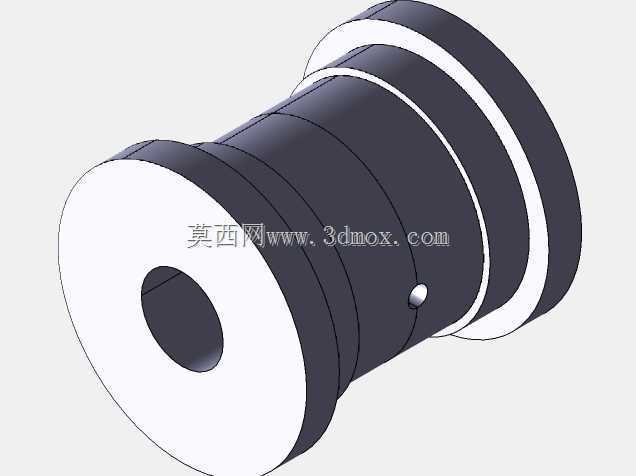

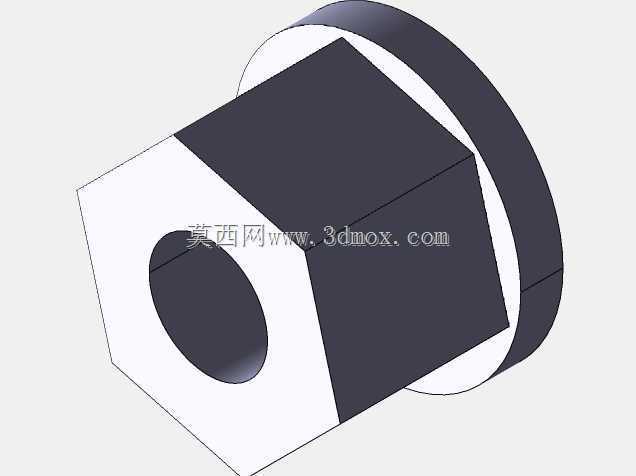

　　在工业流体输送系统的管路布设环节，这类水管块是承担管路径向定位、夹持固定的核心基础零件，常见于液压站冷却回路、工业设备水冷系统、车间工艺流体输送管线的安装场景中，区别于普通管卡的薄壁结构，该零件采用整体式机加工基体搭配双侧顶紧锁紧的结构形式，能够在管路长期受流体脉动冲击、设备运行振动的工况下保持稳定的夹持力，避免管路出现位移、磨损甚至接口渗漏的问题。从结构设计逻辑来看，该零件的底部为带安装孔的矩形安装基座，基座上的两个沉头安装孔可配合内六角螺栓将整个组件固定在设备机架、安装面板或者预制管廊支架上，安装孔的间距经过适配常规工业安装面的孔位标准设计，能够兼容多数通用安装场景的孔位要求，不需要额外做安装面的二次打孔适配。

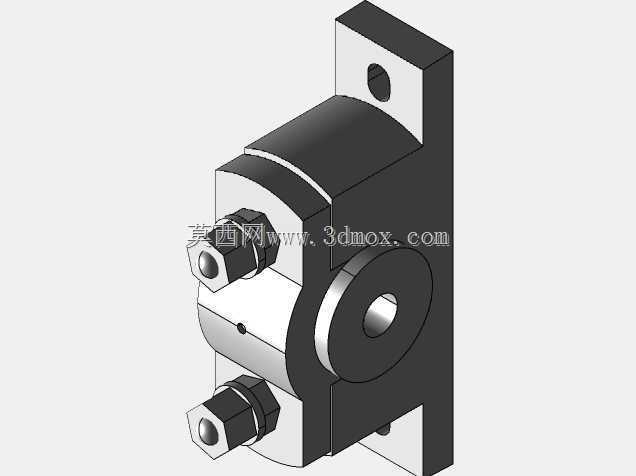

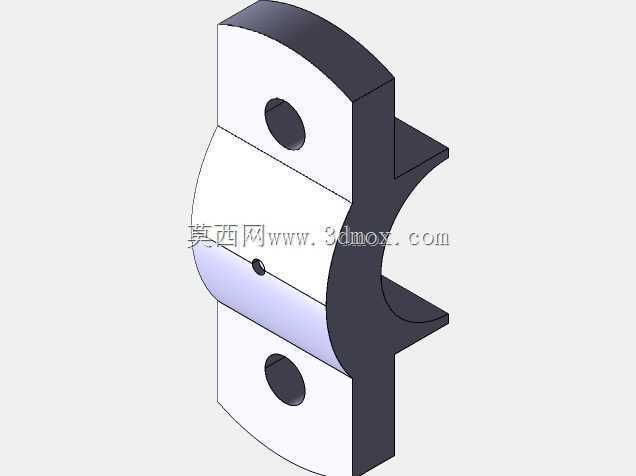

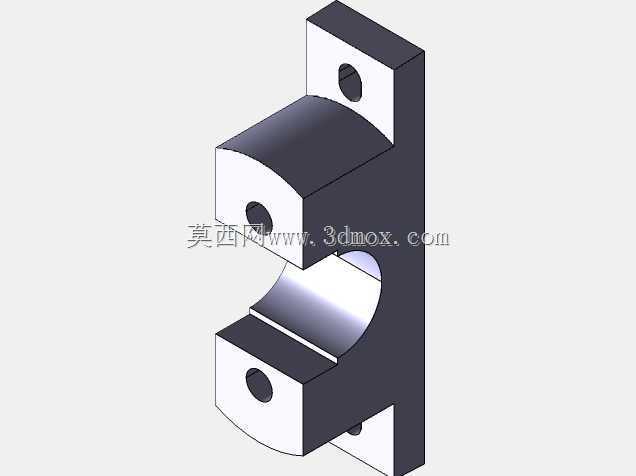

　　基座上方为对称式的半圆弧夹持型腔，型腔的内径尺寸匹配对应规格的金属水管或者硬质流体管路的外径，圆弧面的加工粗糙度控制在合理区间，既能够保证和管路外壁的贴合面积足够，夹紧时受力均匀不会出现应力集中压伤管壁的情况，又不会因为接触面过于光滑导致夹持摩擦力不足出现管路窜动。型腔两侧设置有立式的锁紧支耳，支耳上加工有同轴的螺纹孔，配合顶部的两个锁紧螺栓实现对管路的顶紧固定，这种双侧顶紧的结构相比单侧锁紧的管夹，能够让管路在夹持型腔内保持对中状态，不会因为单侧顶紧力导致管路偏移，影响管路接口的同轴度，尤其适用于对管路安装位置精度有要求的设备内部管路布设，比如精密加工设备的冷却管路、电力设备的水冷循环管路，能够避免管路偏移导致的接口应力集中，

　　延长密封件的使用寿命。在实际选型使用时，需要先确认待夹持管路的外径与夹持型腔的内径匹配，安装时先将底部基座通过螺栓固定在预设安装位，螺栓锁紧时要保证两个安装点的锁紧力矩一致，避免基座出现倾斜导致夹持型腔轴线偏移，之后将管路穿入夹持型腔，调整好管路的轴向位置后，交替锁紧两侧的顶紧螺栓，保证两个螺栓的顶紧力差值控制在合理范围内，避免单侧受力过大导致管壁变形，对于有防松要求的工况，可以在顶紧螺栓的螺纹段涂抹少量螺纹锁固胶，或者加装防松垫圈，避免设备长期振动导致螺栓回松。从安装边界来看，该零件的整体高度较低，横向占用空间小，适合在设备内部狭小的安装空间内使用，不需要预留过大的操作空间来完成锁紧作业，

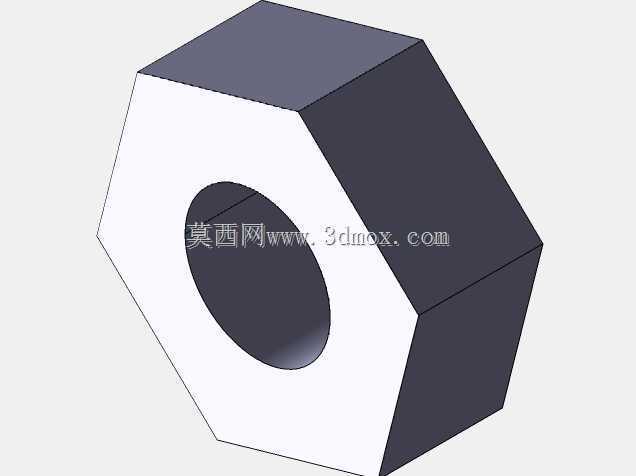

　　顶部的两个锁紧螺栓采用标准外六角或者内六角结构，使用常规的扳手或者内六角扳手即可完成操作，不需要专用工具，日常维护时如果需要调整管路位置，只需要松开两个顶紧螺栓即可调整管路轴向位置，不需要完全拆除整个基座，维护操作十分便捷。在材质选择上，这类零件通常采用45号钢或者铝合金加工制作，钢制零件经过表面发黑或者镀锌处理，具备不错的防锈能力，适合在普通工业车间环境下长期使用，铝合金材质的零件重量更轻，适合对安装重量有要求的移动设备或者轻量化设备上使用，夹持型腔的圆弧面如果是用于夹持薄壁管路，还可以在圆弧面加装橡胶防滑垫，进一步提升夹持摩擦力，同时避免硬接触划伤管壁。这类夹持结构相比传统的管箍结构，整体刚性更强，夹持力更大，能够承受更高的管路振动和流体冲击载荷，在中高压流体管路、长期运行的工业设备管路系统中应用十分广泛，设计时通过调整夹持型腔的内径、基座安装孔的间距、整体的外形尺寸，就可以适配不同管径、不同安装空间的使用需求，属于流体管路系统中通用性较强的基础固定零件。
