径向发动机连杆组件装配结构设计

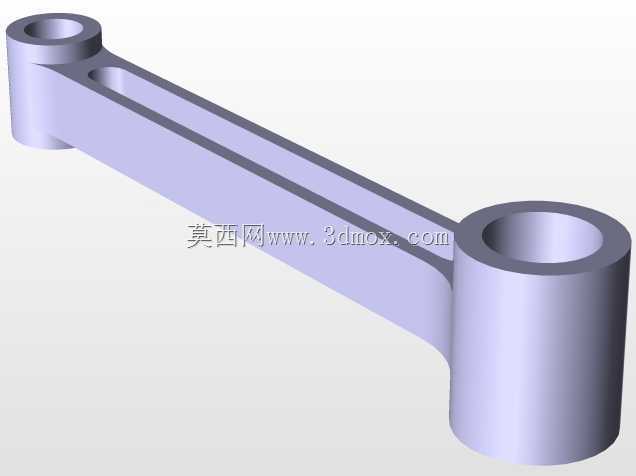

　　这类连杆主要适配多缸径向排列的活塞式发动机，常见于轻型通航飞机动力、小型应急发电机组、老式农用机械动力单元，这类场景下发动机往往需要在紧凑的径向空间内布置多组气缸，单根连杆的外形尺寸必须严格匹配圆周排布的安装边界，避免相邻连杆在曲轴回转过程中发生运动干涉。设计过程中，首先需要明确两端孔位的中心距参数，这个尺寸直接关联发动机的活塞行程，是决定整机排量与压缩比的核心参数之一，孔位的内径公差需要与对应配合的活塞销、曲柄销公差带匹配，保证运转时间隙处于合理区间，既不会因间隙过大产生冲击异响，也不会因间隙过小导致润滑不足出现抱轴故障。杆身部分采用了中空开槽的轻量化设计，这种结构并非简单的材料去除，而是通过有限元受力分析，在航空活塞动力、小型固定式发电机组以及早期星形内燃机的动力传递链路中，连杆作为连接活塞与曲轴的核心受力构件，其结构合理性直接决定整机运行的可靠性与动力输出效率。不同于直列发动机的并列连杆布局，径向发动机的多组连杆需围绕单根曲轴曲柄销呈圆周阵列排布，这就对单根连杆的外形轮廓、孔位同轴度、杆身截面强度提出了差异化的设计要求。本次呈现的连杆组件，是径向发动机整机装配中的核心传力单元，其两端分别设置活塞销安装孔与曲柄销配合孔，杆身采用长条形等强度截面设计，在保证轴向抗拉、抗扭刚度的前提下，尽可能削减非受力区域的材料余量，降低组件往复运动的惯性质量，适配径向发动机高转速工况下的动平衡调校需求。从实际应用场景来看，

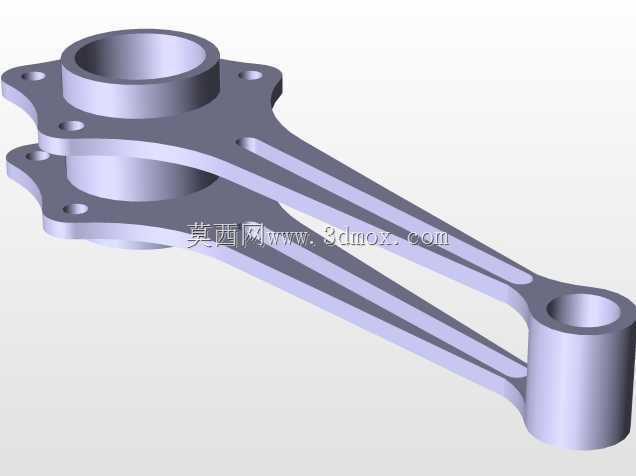

　　在杆身受拉压交变载荷的核心受力路径上保留足够的材料厚度，非受力区域铣削出长条形通槽，在降低整体重量的同时，还能为连杆运动过程中避让相邻组件的运动轨迹预留空间，这一点对于径向发动机的密集排布结构尤为重要——多根连杆共用同一曲柄销，每根连杆的摆动角度、运动轨迹都需要经过运动仿真校核，杆身的侧面轮廓必须做倒角过渡处理，避免相邻连杆在最大摆角位置发生侧面剐蹭。两端的环形安装座采用加厚结构设计，孔位内壁需要预留足够的表面加工余量，满足后续珩磨加工的粗糙度要求，保证轴瓦压装后贴合度达标，能够在高压油膜的润滑下长期承受交变冲击载荷。安装边界方面，连杆大端的外径尺寸需要匹配曲轴箱的内部避让空间，保证活塞运行到上止点、下止点位置时，

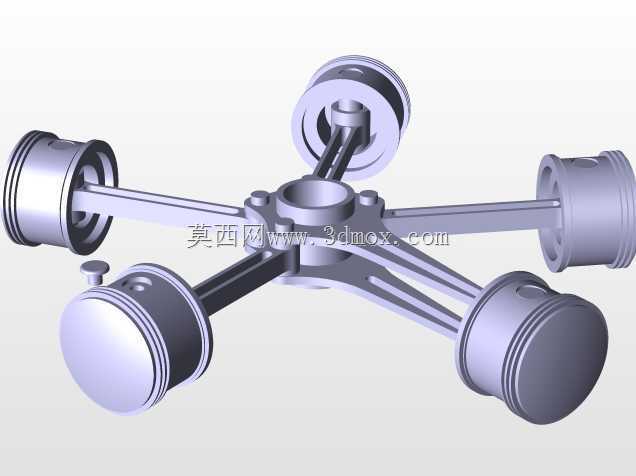

　　连杆大端不会与曲轴箱内壁、气缸套下端发生碰撞；小端的外径尺寸则需要匹配活塞内部的销座空间，保证连杆小端能够在活塞销座之间自由摆动，不会与活塞内腔结构产生干涉。从功能特性来看，该连杆组件需要承受活塞做功时传递的爆发压力，将活塞的直线往复运动转化为曲轴的旋转运动，整个工作过程中杆身会持续承受拉压交变载荷，同时在曲轴回转的不同角度承受一定的侧向弯矩，因此杆身的截面过渡位置全部采用圆角过渡设计，避免应力集中导致的疲劳断裂问题。在实际装配流程中，这类连杆需要先将小端与活塞销完成压装，再将多根连杆的大端依次套装在曲轴的曲柄销上，通过定位套环分隔相邻连杆的轴向位置，保证每根连杆都有独立的轴向活动间隙，不会因轴向窜动产生额外磨损。

　　不同于车用直列发动机的剖分式连杆大端设计，径向发动机的连杆大端多采用整体环形结构，这就要求曲轴的曲柄销需要做成分段装配式结构，才能完成多根连杆的套装作业，这也是径向发动机整体结构设计中与其他类型内燃机的核心差异点。在建模过程中，需要重点校核连杆在最大摆角状态下的轮廓包络尺寸，将所有运动状态下的连杆外轮廓与周边固定件、运动件的间隙控制在安全范围内，同时要保证两端孔位的轴线平行度符合设计要求，避免因孔位歪斜导致活塞运行过程中出现偏磨，缩短气缸与活塞环的使用寿命。杆身的表面粗糙度、热处理硬度等技术要求，也需要结合实际受力情况匹配，通常这类连杆会采用调质处理提升整体强度，孔位内壁做高频淬火提升耐磨性能，满足长期高负荷运转的使用需求。
