环形带支臂连接构件结构仿真模型

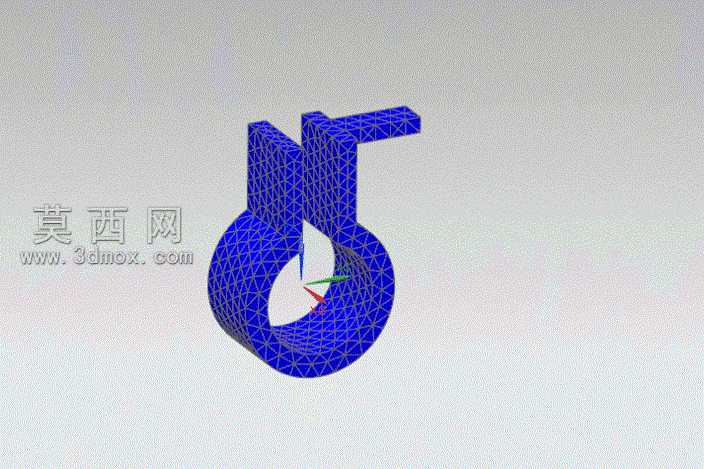

本模型为环形带支臂连接构件的结构提前仿真分析模型，建模阶段依托三维参数化设计流程完成整体几何构建，首先针对环形主体的圆弧曲面轮廓进行精准草绘，通过拉伸、布尔合并等基础特征命令完成环形基体的实体构建，保证环形内孔与外圆的同轴度公差符合设计预设要求，随后在环形基体上方依次搭建两个平行竖向支臂与横向延伸臂结构，对支臂与环形基体的衔接位置做圆角过渡处理，避免几何特征上出现应力集中的尖锐棱角，为后续仿真分析的网格划分提供无错漏的几何基础。模型完成实体构建后进入仿真前处理阶段，对整体结构进行四面体网格划分，在支臂与环形主体的连接过渡区域进行网格加密处理，提升该高应力区域的计算精度，网格划分完成后对模型赋予对应金属结构件的材料属性，设置弹性模量、泊松比、密度等核心力学参数，保证仿真计算的材料本构关系与实际应用场景匹配。随后根据构件的实际安装工况添加约束条件，在环形结构的对应安装面设置固定约束，在横向延伸臂的末端添加预设工况下的载荷作用力，完成求解设置后提交计算，通过仿真结果可直观获取整体结构的应力分布云图、位移变形量数据，提前识别结构设计中的薄弱区域，为后续的结构优化调整提供量化的数据支撑。模型渲染阶段采用仿真分析专用的可视化材质，将网格单元以蓝色半透明质感呈现，同时添加三维坐标系标识明确载荷与约束的方向参考，整体展示效果清晰直观，能够完整呈现结构仿真的核心分析对象与网格划分状态，可直接用于结构力学性能的前期验证环节，帮助设计人员在实物加工前完成结构合理性校验，缩短产品研发周期，降低反复试错的成本。
