垂直轴风电机组外倾螺旋叶片结构设计

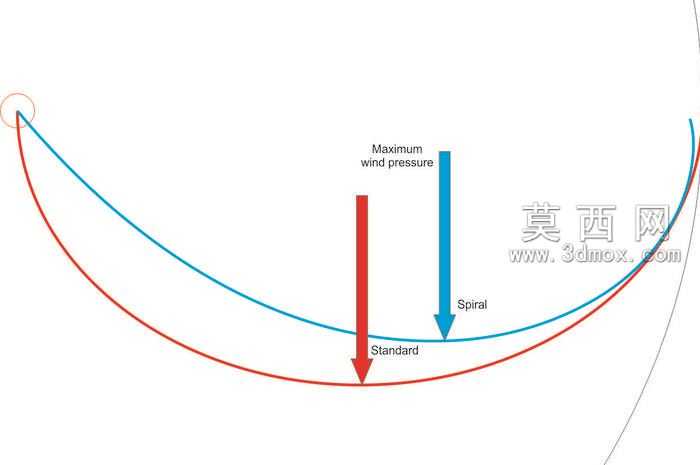

本作品为垂直轴风电机组的螺旋叶片优化结构三维建模成果，建模过程依托三维参数化设计逻辑完成，首先以标准垂直轴螺旋叶片的基线轮廓为基准，提取螺旋升角、叶片展向长度、弦长分布等核心参数，构建初始螺旋扫掠路径，路径采用等距变曲率螺旋线拟合，保证叶片沿轴向的气流承接连续性。在结构优化阶段，针对传统垂直轴螺旋叶片的风能捕获短板，将叶片外缘做向外倒倾的螺旋形态调整，通过三维软件的曲面偏移、曲率连续约束功能，重构叶片的翼型截面排布，让外倾段的曲面与主体螺旋段保持G2连续，避免气流流经曲面衔接处产生紊流分离。建模过程中对叶片的壁厚做均匀化处理，采用薄壁实体建模逻辑，预设后续工艺加工的余量参数，同时通过曲面加厚、实体布尔运算完成叶片的整体实体化，避免出现非流形几何、破面等建模缺陷。渲染阶段采用哑光复合材料材质模拟叶片的玻璃钢基材质感，搭配半透明气流示意材质标注最大风压作用区域，通过红蓝双色箭头分别标注标准叶片与优化后螺旋叶片的风压作用方向、受力作用点位置，直观呈现结构优化后的受力差异。设计思路围绕提升垂直轴风机的扭矩输出与尖速比展开，外倾的螺旋形态能够扩大叶片的迎风扫掠面积，让不同来流方向的风能都能更高效地作用于叶片曲面，减少风能沿叶片边缘的溢散损失，同时螺旋形态的连续性可以让叶片在旋转过程中保持更平稳的受力状态，降低周期性载荷波动带来的结构疲劳风险。模型还预留了叶片与中心转轴的装配接口，接口处做了安装定位凸台的结构设计，可直接适配常规垂直轴风机的转轴装配尺寸，后续可直接导入仿真模块做流场分析、结构强度校核，也可用于3D打印制作原理验证样件，完成风洞测试迭代优化。
