Ac72三体竞速型船舶船体结构设计

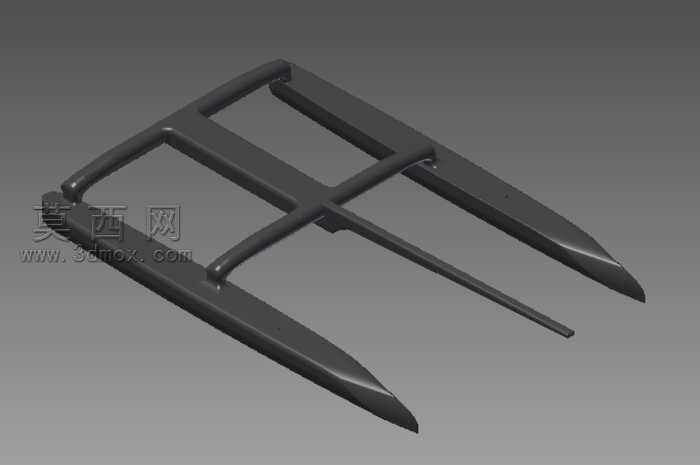

本作品为Ac72竞速类三体船船体的三维结构模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于美洲杯AC72级竞赛帆船的船体线型规范，确定三个片体的水线长度、片体间距与主框架连接位置，先绘制主船体与两侧副船体的纵向型线草图，通过放样命令生成三个片体的基础曲面，再对曲面进行加厚处理形成实体壳体，保证片体首部的尖锐破浪线型与尾部的收窄过渡符合高速航行的减阻需求。模型重点还原了三体船的上部连接框架结构，通过横向与纵向的加强梁将三个独立片体刚性连接为整体，建模时对连接梁的截面进行了矩形倒圆角处理，既还原实船的结构强度设计，也避免尖锐棱角带来的渲染失真。材质设置阶段，船体主体与连接框架统一赋予哑光深灰色碳纤维复合材料材质，调整材质的反射粗糙度为0.3，轻微反射值为0.2，既体现竞赛船用碳纤维材料的质感，也不会因反射过强掩盖结构细节。渲染阶段采用中性灰色渐变背景，布置左上45度主光源与右下补光，主光源开启软阴影效果，阴影柔和度设置为0.6，清晰勾勒出三个片体的轮廓与连接框架的层次结构，同时在船体下方添加微弱的地面接触阴影，提升模型的空间真实感。设计思路上，本模型聚焦于Ac72三体船最核心的船体支撑结构，省略了帆装、舵系、压载系统等附属部件，突出三体船相较于单体船的结构优势：两侧副片体可在高速航行时提供足够的稳性力矩，尖锐的片体型线可大幅降低兴波阻力，上部的框架式连接结构在保证整体连接强度的同时尽可能降低船体上部重量，契合竞赛帆船对轻量化与高稳性的双重需求。模型的所有连接位置都做了圆角过渡处理，还原实船建造时的结构工艺细节，避免应力集中的结构设计，整体结构比例严格参照AC72级赛船的规范尺寸，片体长度、框架间距的比例完全符合赛事规则要求，可作为船舶结构教学、竞赛船型设计参考的三维素材使用。
