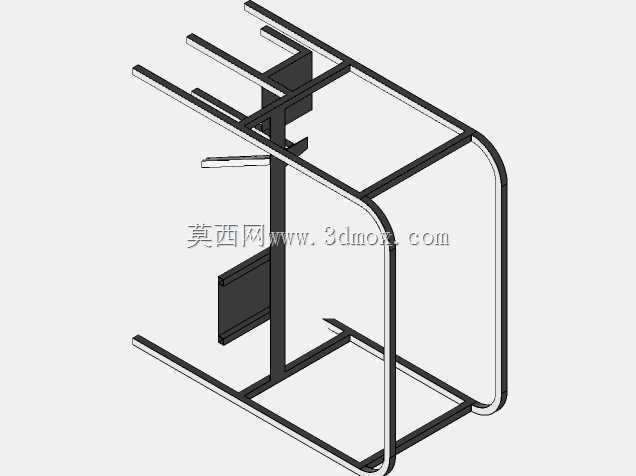

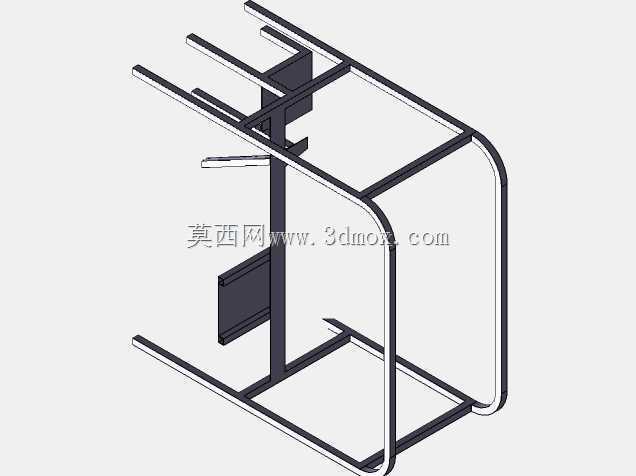

沃尔沃B9客车发动机舱金属框架结构

　　该框架属于客车动力舱核心承载结构件，主要应用于公路客运、城市公交类沃尔沃B9车型的发动机舱区域，承担动力总成周边附件固定、舱体结构支撑、管线排布约束的核心作用，是发动机舱内各系统安装的基础载体。从实际装车场景来看，该框架布置于客车后部动力舱内，上方承接舱门铰链、隔音棉固定卡扣的安装点位，侧方预留空气滤清器、膨胀水箱、发动机线束固定支架的安装孔位，下方通过橡胶减震垫与车身底盘纵梁连接，既需要隔绝发动机运转传递的振动，避免舱体结构出现共振异响，也要承受车辆行驶过程中颠簸、加减速带来的交变载荷，防止框架出现疲劳变形。设计过程中优先考虑了装配工艺性，整体采用圆管弯折+钣金件焊接的结构形式，主支撑梁选用壁厚2.5mm的无缝钢管弯折成型，

　　弯折处做了圆弧过渡处理，避免应力集中导致的焊缝开裂，各连接支耳根据对应附件的安装坐标精准定位，孔位公差控制在±0.2mm范围内，保证附件安装时无需额外扩孔调整。框架的横向跨度匹配发动机舱的两侧围板间距，纵向长度覆盖发动机本体到舱门内侧的安装空间，整体高度避开了发动机进气歧管、排气支管的高温区域，最低处距离发动机高温部件预留了35mm以上的安全间隙，避免长期高温烘烤导致金属结构强度下降。管线排布的预留空间经过反复校核，框架上的分层横档分别对应燃油管、冷却水管、线束的走向，每处横档上预留了扎带固定孔，能够规范管线走向，避免管线与运动部件、高温部件发生干涉磨损。从结构受力角度分析，框架的主受力路径形成了闭合的矩形承载环，

　　四个角点通过斜向加强筋连接，在车辆急转弯、紧急制动的工况下，能够将侧向、纵向的载荷均匀传递到底盘纵梁上，不会出现局部应力过大的问题。焊接工艺上采用二氧化碳气体保护焊，所有焊缝做了打磨处理，去除焊渣与焊接凸起，表面经过电泳防锈处理，能够适应客车长期运行过程中遇到的雨水、灰尘、融雪剂腐蚀场景，延长结构使用寿命。在维修便利性设计上，框架的可拆卸支耳均布置在徒手可及的位置，拆卸发动机周边附件时无需整体拆除框架，仅需拆除对应位置的支耳即可留出操作空间，降低日常维保的作业难度。框架的安装边界完全匹配沃尔沃B9车型的底盘安装点位，与周边的冷却系统、进排气系统、电气系统的安装位置无干涉，装车后能够与舱体内饰板完美贴合，

　　不会出现内饰板装配间隙不均的问题。针对发动机运转产生的振动，框架与底盘连接的位置全部采用减震胶垫隔振，胶垫的刚度经过匹配调校，能够过滤发动机怠速时的高频振动，避免振动传递到车厢内部影响乘坐舒适性。框架上的所有外露边缘都做了钝边处理，没有尖锐的毛刺棱角，避免装配和维修过程中划伤作业人员，也防止长期振动过程中割伤周边的管线与隔音材料。
