双铰接耳连接式主轴支撑基座结构设计

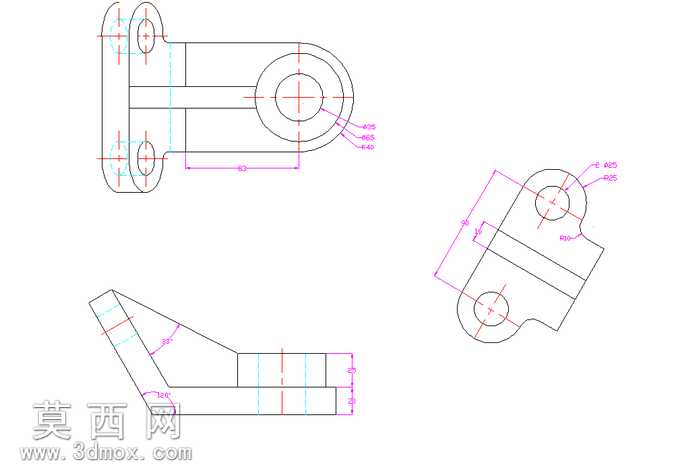

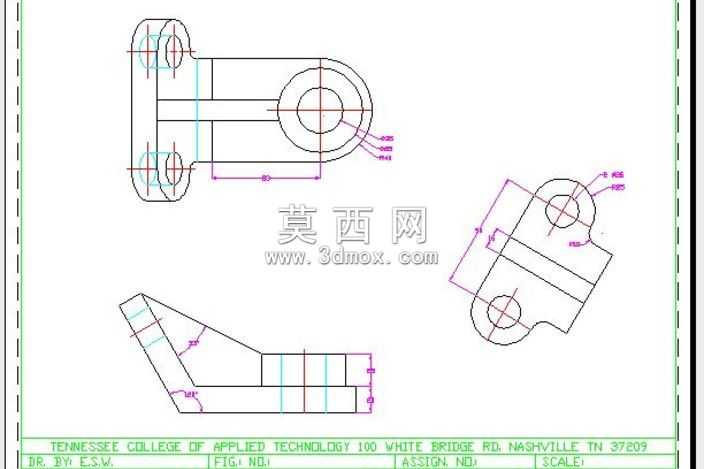

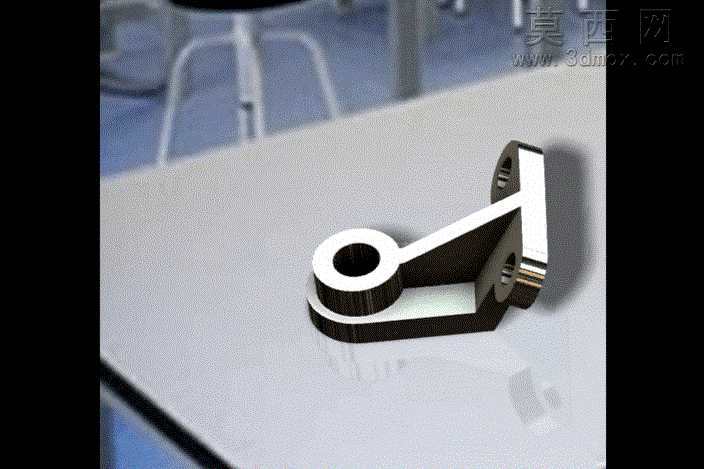

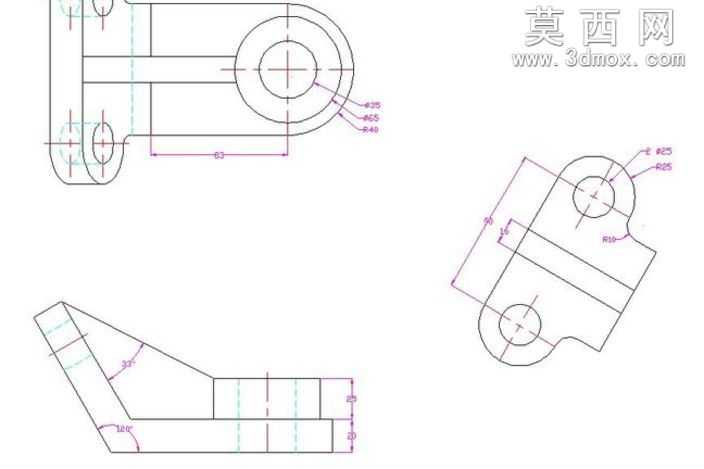

该主轴支撑基座的三维建模遵循机械结构设计的刚度匹配与装配适配原则，建模初期先梳理核心功能逻辑：作为主轴系统的承载连接构件，需要同时实现与安装基体的双点位铰接固定、对主轴回转部件的同轴支撑，以及连接臂的载荷传递功能，因此建模全程以形位公差要求为核心约束。首先在草图绘制阶段，严格对齐工程图标注的尺寸基准，先绘制主安装法兰的轮廓：两个带通孔的铰接耳同轴度公差控制在0.02mm以内，法兰端面与主轴安装孔的垂直度公差设定为0.03mm，确保安装后不会产生附加弯矩。连接臂部分采用变截面结构设计，从铰接端到主轴支撑端逐步过渡壁厚，既保证载荷传递路径的连续性，避免应力集中，又合理控制构件整体重量，建模时通过放样特征实现截面的平滑过渡，对转角位置添加R2-R5的铸造圆角，符合金属构件的加工工艺要求。主轴安装端的环形支撑座是核心功能部位，建模时精准绘制内孔、外圆以及端面的止口结构，预留出轴承安装的配合公差带，同时在支撑座外侧标注出润滑注油孔的位置，满足后续装配使用的维护需求。建模过程中同步完成多视角工程图的投影视图生成，包括主视图、俯视图、斜视图以及局部剖视图，清晰表达内部孔道结构与外部轮廓的位置关系，所有尺寸标注遵循机械制图国家标准，关键配合尺寸添加公差后缀，形位公差标注完整覆盖装配基准面与配合面。材质设定方面，根据基座的承载需求选用灰铸铁HT200作为基础材质，渲染时还原铸铁件的哑光金属质感，对加工面与非加工面做质感区分：安装配合面设置为精铣后的细腻金属质感，非加工面保留铸造后的粗糙纹理，提升模型的真实感。结构校验阶段，通过软件的质量属性测算核对构件的重心位置，确保重心落在两个铰接耳的连线附近，减少工作状态下的附加倾覆力矩，同时对连接臂的受力路径做模拟检查，确认没有截面突变导致的应力集中隐患，所有孔位的位置度误差控制在允许范围内，能够满足实际装配时的互换性要求，整体结构兼顾了承载刚度、装配便利性与加工工艺性，可直接用于后续的工程分析与生产加工参考。
