螺旋顶升支撑构件结构设计方案

　　在重型设备检修、小型构件安装对位、工装夹具高度调节这类需要精准控制顶升高度的作业场景里，螺旋类顶升构件的应用覆盖了从机加工车间工位调整到户外小型设备安装的诸多环节，不同于液压类顶升设备依赖密封件、液压介质的特性，纯机械结构的螺旋顶升件不存在泄漏泄压的风险，长时间承重状态下的位置保持性更稳定，哪怕在没有动力源的野外作业场景，也能依靠手动操作完成顶升作业。

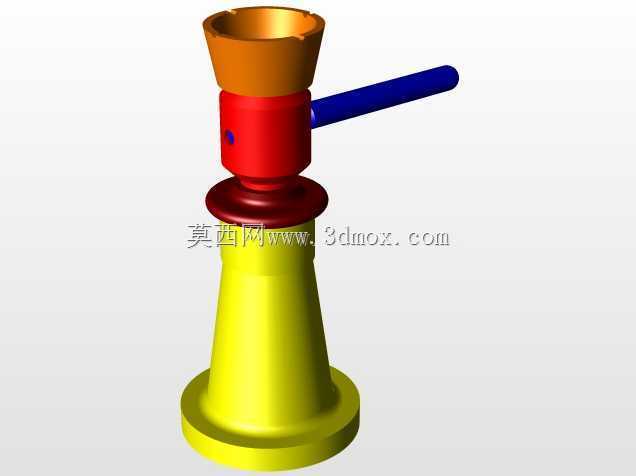

　　这个构件的整体结构采用三段式同轴设计，底部是向外延展的圆盘形支撑底座，底座的直径设计充分考虑了接地比压的控制，在常规混凝土地面作业时，不会因为局部压强过大造成地面凹陷，底座的下表面做了平面度公差控制，保证和支撑面接触时不会出现偏载倾斜，避免顶升过程中出现侧滑风险。中间段是带锥度的主体承力筒体，从底座向上逐步收窄的锥面结构，一方面优化了承重时的应力传递路径，让底座承受的载荷能均匀分散到筒体壁上，避免直筒结构容易出现的根部应力集中问题，另一方面锥面结构也能在顶升作业时减少和周边构件的干涉，尤其是在空间狭小的设备内部作业时，收窄的上部结构更容易伸入作业间隙。上部是带内孔的圆柱端，内孔的作用是和配套的螺旋顶杆配合，内孔壁加工有传动内螺纹，通过螺纹副的旋转运动转化为顶杆的直线升降运动，实现高度调节功能。

　　设计过程中采用自上而下的建模逻辑，先确定整体的顶升行程、额定承重这两个核心参数，再反向推导各段的结构尺寸：首先根据额定承重计算螺纹副的接触应力，确定内螺纹的公称直径和螺距，保证螺纹在满负载状态下的抗剪切、抗挤压强度满足要求，不会出现螺纹滑牙失效；之后根据螺纹尺寸确定上部圆柱端的壁厚，再结合应力分布结果设计中间锥段的锥度和壁厚，最后根据整体稳定性要求确定底部底座的直径和厚度，整个建模过程通过布尔运算完成各特征的合并与切除，保证各段结构的同轴度公差控制在合理范围内，避免因为同轴度偏差造成螺纹副传动卡滞、承重时偏载的问题。

　　从安装边界来看，这个构件的作业空间只需要预留出大于底座直径的平面支撑区域，上部作业空间只需要满足顶杆伸出后的高度余量即可，不需要额外的安装固定结构，依靠自身底座和支撑面的摩擦力就能保持作业时的稳定性，在作为工装配套部件使用时，也可以在底座上加工安装孔，通过螺栓将整个构件固定在工装台面上，作为固定高度调节工位使用。日常使用中，只需要定期给螺纹副添加润滑脂，就能降低传动磨损，延长构件的使用寿命，因为整体是一体式的机械结构，没有易损的密封件、电子元件，维护成本极低，哪怕在多粉尘、潮湿的作业环境下，也能保持稳定的工作状态。

　　在结构细节处理上，各段衔接的位置都做了圆角过渡，避免直角位置的应力集中，尤其是锥段和底座、锥段和上部圆柱端的衔接处，圆角半径根据壁厚做了匹配设计，在不增加过多整体重量的前提下，最大化提升结构的抗疲劳强度，能够承受顶升作业中偶尔出现的冲击载荷。上部内孔的端口位置做了倒角处理，既方便顶杆的装配导入，也能避免端口的锐边划伤操作人员或者配套零件。底座的外边缘同样做了倒角，去除加工毛刺的同时，也能减少构件移动过程中对地面或者工作台面的刮擦损伤。

　　这类螺旋顶升构件的承重范围虽然不如大吨位液压千斤顶，但在小吨位、需要精准调节高度的作业场景下，其调节精度可以通过螺纹螺距控制，转动一圈的升降距离等于螺距尺寸，操作人员可以通过转动角度精准控制顶升高度，这一点是很多液压顶升设备很难做到的，因此在模具调试、精密设备安装对位、小型构件焊接定位这类对高度调节精度有要求的场景里，这类结构的顶升构件有着不可替代的作用。建模过程中对各配合面的尺寸公差、形位公差都做了对应标注，后续如果要做工程图转化或者加工生产，可以直接基于模型提取对应的加工参数，不需要再重复做结构校核，各部分的壁厚设计也充分考虑了常规机械加工的工艺性，不管是采用铸造成型后机加工，还是直接采用圆钢料机加工成型，都有比较好的工艺可行性，不会出现难以加工的薄壁或者深腔结构。
