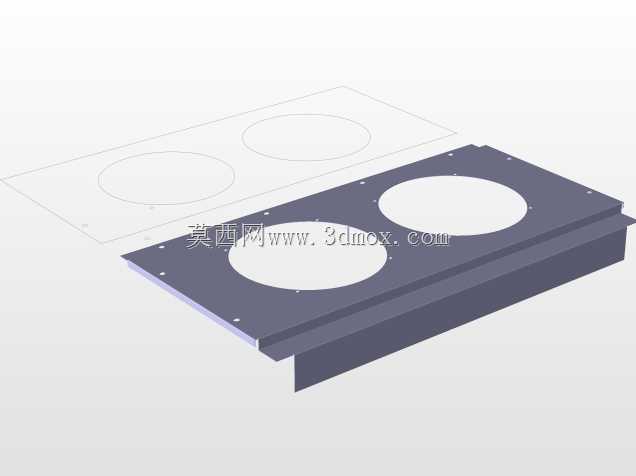

变压器用双孔安装遮护钣金结构件

　　在交流稳压器及配套变压器的整机装配环节，这类带双圆形开孔的折边钣金件是核心的内部遮护与安装承载部件，日常作业中接触到的同类型零件，大多承担着隔离带电腔体、规整内部走线、承托外置辅助元件的作用，很多刚入行的结构设计人员容易忽略这类钣金件的安装边界校核，往往到样机试装阶段才会发现开孔对位偏差、折边干涉相邻绕组的问题。从实际应用场景来看，这类零件多布置在变压器绕组的上方区域，两个圆形开孔刚好对应绕组端部的绝缘端子引出位置，既可以给端子留出足够的接线操作空间，又能遮挡住绕组之间的裸露连接铜排，避免设备运行过程中积灰、异物掉落引发的绝缘击穿风险，折边结构并非单纯为了提升钣金刚度，向下弯折的侧边刚好可以卡入变压器铁芯夹件的预留卡槽内，不需要额外设计复杂的连接支架，就能实现零件的快速定位，减少装配环节的紧固件用量。做这类零件的三维建模时，首先要确认的是安装基准面的平面度要求，因为钣金件是薄钢板冲压成型，下料后的折弯回弹量需要提前在模型中做补偿，通常1.5mm厚度的冷轧钢板，90度折弯的回弹量大概在1到2度之间，如果不提前修正折弯角度，零件安装后会出现两端翘曲的问题，直接影响上方端子的接线稳定性。两个圆形开孔的中心距需要严格匹配绕组端子的实际安装间距，建模时不能直接按照图纸标称的尺寸做等径开孔，要预留出端子护套的安装间隙，通常开孔直径要比端子护套的最大外径大2mm左右，既方便装配时的对位调整，也能给设备运行过程中的热胀冷缩留出余量，

　　避免长期受热后钣金件挤压护套造成绝缘层破损。零件边缘的安装小孔是用于和夹件做最终固定的，孔位的排布要避开夹件上的焊接凸起位置，建模时需要提前和铁芯装配的图纸做对位校验，很多时候单独看钣金件的图纸没有问题，一旦和整机装配体做干涉检查，就会发现孔位刚好对准夹件的焊道，现场安装时只能临时扩孔，既影响装配效率，也会破坏零件的表面防腐层。从功能特性上来说，这类钣金件不需要承受太大的结构载荷，主要作用是物理隔离与安装定位，所以板材厚度不需要选得太厚，1.2到1.5mm的冷轧钢板完全能满足使用要求，过厚的板材反而会增加折弯难度，也会抬升整机的不必要重量。折边的高度设计需要参考相邻元件的高度差，向下弯折的高度不能超过绕组端部到夹件安装面的净距离，

　　否则安装时会直接压到绕组的绝缘层，造成绝缘破损的安全隐患，建模时需要在装配体中模拟整个安装行程，确认折边在推入卡槽的过程中不会和绕组、接线铜排发生刮擦。很多设计人员在做这类零件时，容易忽略板材的纤维方向对成型精度的影响，冲压下料时如果板材纤维方向和折弯线平行，折弯位置很容易出现裂纹，所以在三维模型的工程图输出环节，需要明确标注下料时的板材纤维方向要求，给后续的加工环节提供明确指引。另外，零件表面的防腐处理也需要结合使用场景做考量，普通室内使用的稳压器设备，钣金件做静电喷塑处理就能满足防锈要求，如果是用于户外工况的稳压设备，就需要在建模时预留出镀锌层的厚度余量，避免镀锌后零件的装配尺寸出现超差。实际装配过程中，

　　这类钣金件的安装顺序通常是在绕组接线完成之前，先将零件卡入夹件卡槽，初步固定两个定位孔，等端子接线全部完成后，再锁紧所有的固定螺丝，这样的装配流程可以给接线操作留出足够的操作空间，如果建模时没有考虑装配顺序的问题，把开孔尺寸设计得过小，接线时扳手无法伸入开孔位置操作端子螺丝，就会大幅增加现场装配的难度。做这类零件的结构设计时，不需要做过多的冗余加强筋，因为零件本身的折边结构已经能提供足够的刚度，过多的压筋反而会造成钣金件的平面度变形，只要保证开孔边缘没有毛刺、折边角度一致，就能满足长期使用的要求。设备长期运行过程中，变压器绕组会产生一定的振动，这类钣金件的固定孔需要设计成略大于螺丝直径的光孔，允许少量的位置偏移，避免振动传导造成钣金件的固定螺丝松动，同时折边和卡槽之间的配合间隙也不能过小，要预留出0.5mm左右的装配间隙，方便现场安装时的调整，不会因为加工误差导致零件无法顺利装入。
