门锁测试用专用连接接头结构设计

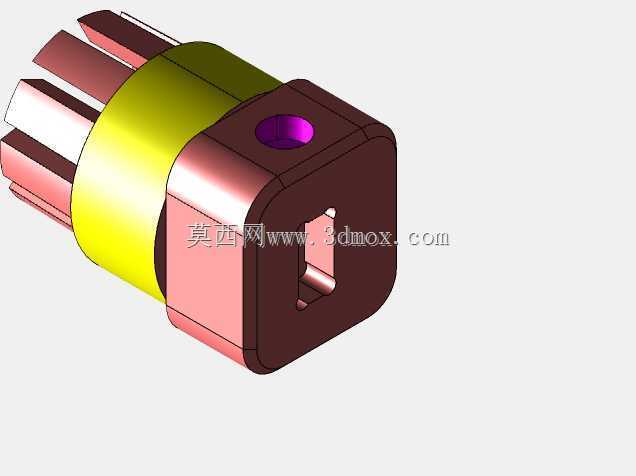

　　在门锁成品出厂前的功能检测环节，这类专用连接接头是测试工位上不可或缺的适配部件，主要承担测试信号通路对接、机械定位卡合的双重作用，替代人工逐点接线的操作，大幅提升批量检测的作业效率，同时避免反复接线带来的触点磨损、接线错误等问题。从结构设计来看，该接头采用分段式同轴布局，前端的多组平行插片对应门锁端的信号触点，每片插片的厚度、伸出长度都经过匹配设计，插入时能保证各触点同步接触，不会出现单针过插导致的形变问题，插片根部做了圆弧过渡处理，分散插拔过程中的应力集中，提升反复插拔的使用寿命。中间的黄色绝缘隔层采用耐高温绝缘材质，将前端导电插片与后端定位壳体做电气隔离，隔层的外径尺寸和对接端的内孔尺寸采用小间隙配合，插入时能起到初步导向作用，

　　避免插片偏斜顶弯。后端的深色方形壳体是整个接头的定位基准，壳体上的方形卡槽和门锁端的定位凸台完全匹配，插合到位后卡槽与凸台卡合，能提供足够的保持力，避免测试过程中接头受线缆拖拽松脱，导致测试信号中断；壳体顶面的紫色通孔是锁止销安装位，当接头完全插合后，可穿入锁止销做二次固定，适用于长时间老化测试的工位场景，杜绝连接松脱的风险。从安装边界来看，该接头整体轴向长度控制在适配工位操作空间的范围内，方形壳体的对边尺寸和测试工装的夹持位尺寸匹配，可直接固定在自动化测试台的滑台气缸末端，不需要额外做转接夹具；前端插片的排布间距和门锁端的触点间距完全一致，插合后接触电阻控制在测试要求的阈值内，不会因为接触压降影响测试结果的准确性。

　　设计过程中优先考虑了插拔手感，插片插入的导入端做了15度的倒角，壳体的导入端做了C角处理，无论是人工插拔还是自动化机构插接，都能顺利导入，不会出现卡滞、顶偏的问题；绝缘隔层和壳体之间采用过盈压装配合，不需要额外打胶固定，装配工序简单，适合批量生产组装。在实际产线应用中，这类接头通常会根据不同型号的门锁触点定义做对应调整，插片的数量、排布位置可随产品端的接口做适配，壳体的外形尺寸保持统一，这样测试台的夹持机构不需要更换，只需要更换前端的接头本体就能适配不同型号的门锁检测，大幅降低测试工装的改造成本。接头的尾部预留了线缆出线空间，可根据测试信号的数量焊接对应线径的导线，出线位置做了圆角处理，避免长期弯折导致线缆外皮破损，

　　提升测试工位的布线可靠性。整个结构没有多余的复杂特征，所有棱角都做了倒钝处理，避免操作人员插拔时划伤手，同时也减少了加工过程中的毛刺清理工作量，金属部件全部做了表面镀层处理，提升导电性能的同时也具备一定的防锈能力，适应车间内的温湿度环境，不会因为短期受潮出现接触不良的问题。
