四合一排气歧管支管结构设计

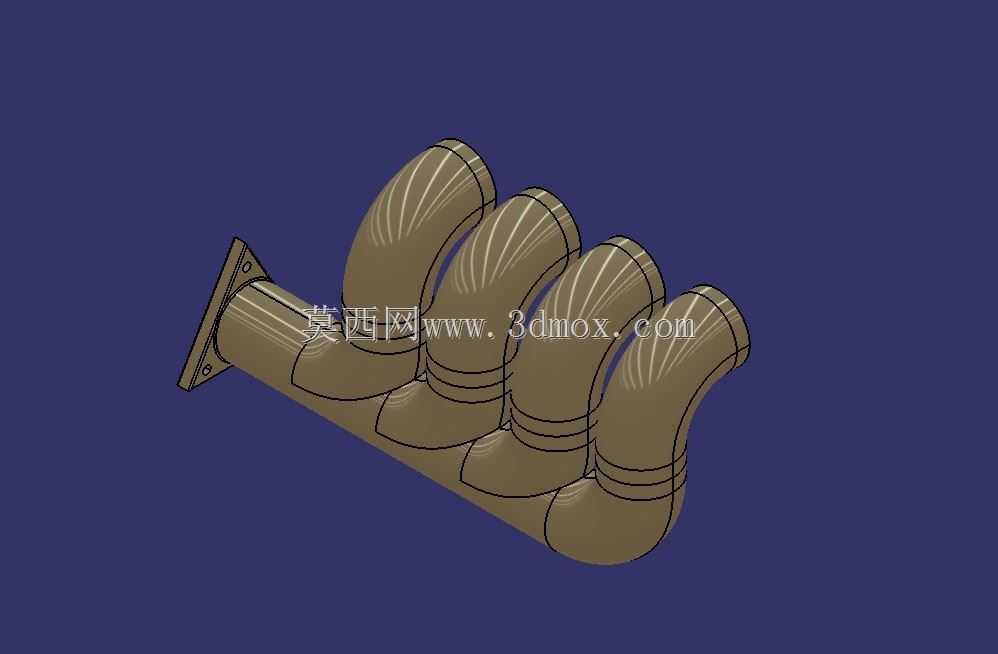

　　这款歧管结构采用四支路汇合的单出口布局，进气端通过一体式法兰实现与缸盖排气侧的刚性连接，法兰面预留对应螺栓过孔，可直接匹配缸盖侧的安装定位基准，无需额外转接结构即可完成装配定位。四个支管采用等长渐变曲率的弯管设计，每段支管的弯曲半径沿气流走向逐步调整，避免管路出现急弯折角造成的排气紊流，支管外壁设置的环形加强筋沿管路周向均匀分布，既可以提升薄壁管路的结构刚度，降低发动机运行过程中管路受排气脉冲冲击产生的共振异响，也能在一定程度上缓冲管路受热膨胀产生的结构应力，减少长期高温工况下的焊缝开裂风险。

　　从实际应用场景来看，这类歧管主要适配小排量四缸内燃机的排气系统前端，负责将各个气缸排出的高温废气有序汇集到排气总管，输送至后续的三元催化、消声等后处理单元。设计过程中需要兼顾气流顺畅性与结构紧凑性，四个支管的排布采用错落叠层的布局方式，在有限的发动机舱安装空间内，尽可能缩短各支路的长度差，让各缸排气脉冲到达汇合口的时序更均匀，降低排气干涉带来的泵气损失，间接提升发动机的充气效率。

　　安装边界方面，法兰端的安装面为平面密封结构，装配时只需匹配对应规格的排气密封垫，按照规定扭矩锁紧连接螺栓即可实现端面密封，避免高温废气泄漏。出口端为等径直管段，可直接套接后续排气总管的卡箍连接结构，对接位置的管径公差控制在合理范围内，保证装配时无需额外修配即可完成对接。整体结构的外轮廓在各个方向上都预留了足够的安装间隙，不会与周边的发动机悬置、线束、冷却管路等部件产生运动干涉，即使在发动机运行产生最大位移量的工况下，歧管外壁与周边部件的安全间隙仍能满足设计要求。

　　从结构设计逻辑来看，这款歧管的支管壁厚采用均匀薄壁设计，在保证结构强度的前提下尽可能降低整体重量，符合动力总成轻量化的设计趋势。弯管段的曲率过渡经过反复校核，既保证了管路内部的气流通道顺滑无突变，也让管路的成型工艺性更好，可通过一体铸造成型或者弯管焊接工艺实现批量生产，降低加工制造的难度。支管表面的加强筋布局也兼顾了散热需求，凸起的筋条可以增加管路与外界空气的接触面积，一定程度上提升高温工作状态下的散热效率，延缓管路材料的热老化速度。

　　在实际选型匹配过程中，这类歧管结构需要重点核对法兰端的螺栓孔位分布、出口端的管径尺寸以及整体的安装空间边界，确保与目标机型的排气侧接口完全匹配，同时要确认歧管的材料耐温性能满足排气高温的工况要求，避免长期工作出现材料变形、密封失效等问题。对于结构设计从业者而言，这类歧管的建模过程需要重点处理多支路曲面的顺滑汇合，保证内部流道的连续性，避免出现曲面褶皱、错位等影响气流流通的建模缺陷，同时要准确还原加强筋、安装孔等细节特征，保证模型可直接用于后续的工程分析、工艺编制以及装配校核环节。
