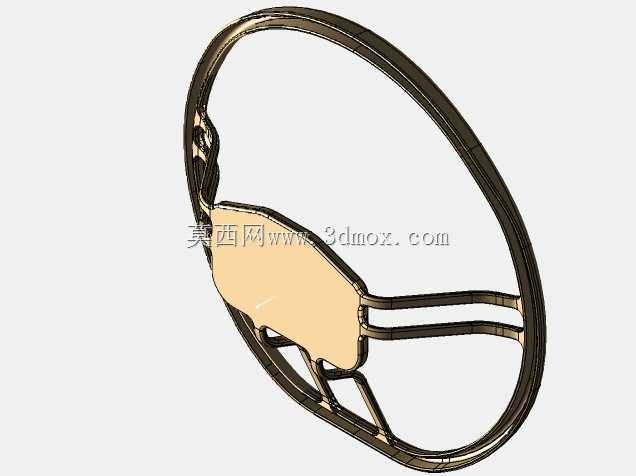

环形方向盘骨架结构三维数模

　　该环形骨架结构为乘用车辆转向操控系统的核心承载构件，日常应用场景覆盖乘用车、低速场地作业车辆的驾驶舱转向操控环节，直接承接驾驶员施加的转向力矩，将手部操作的力传递至转向柱总成，最终实现车辆行驶方向的调整。从实际使用功能来看，该构件作为方向盘的内部支撑基体，外部后续会包覆发泡层、蒙皮或多功能按键模组，需要在长期交变握持受力、转向扭矩冲击的工况下保持结构刚度，避免出现形变开裂导致的操控失效风险。设计阶段首先要匹配整车人机工程的握持边界，环形主体的握持截面直径按照成年男性手掌握持的舒适尺寸设定，整体环体的外径尺寸适配常规驾驶舱的转向操作空间，不会与仪表台下部、驾驶位膝部空间产生干涉，安装端位于环体中部的连接基座位置，

　　基座上预留的安装孔位与转向柱输出轴的花键、固定螺栓点位完全匹配，安装时可直接对位锁紧，不需要额外做转接结构调整。结构设计上采用了不等厚的筋条布局，环体本身为闭合的环形承载结构，中部连接区域通过多根放射状的支撑筋连接环体与中心安装座，筋条的走向顺着转向力矩的传递路径排布，在握持施力频率最高的环体左右两侧区域，局部做了壁厚加厚处理，对应日常驾驶中双手常握的点位，提升该区域的抗形变能力；中心安装座区域做了局部的沉台设计，既可以为后续安全气囊模块、多功能按键线束预留排布空间，也能通过沉台的结构加强提升安装位的连接强度，避免转向力矩传递过程中安装位出现应力集中。从建模逻辑来看，整个构件先通过草绘绘制环形主体的中心轨迹线，

　　再扫掠出环体的基础截面，之后绘制中部支撑筋的轮廓线，通过拉伸、布尔合并形成整体基础结构，再对所有的棱边做圆角过渡处理，避免尖锐边角导致的应力集中，同时也适配后续包覆工艺的贴合要求，不会因为内部骨架的棱角导致外覆层出现磨损鼓包。安装边界方面，中心安装座的端面到环体最外侧的垂直距离严格匹配转向柱的伸出长度，确保安装完成后方向盘的握持面与驾驶员胸部的距离符合整车人机布置要求，环体下部的支撑筋做了局部的收窄处理，给驾驶员腿部留出足够的活动空间，避免转向过程中腿部与环体下部产生磕碰。实际工况下，该骨架需要承受不低于120N·m的瞬时转向扭矩而不产生塑性形变，环体在承受单侧1000N的径向压力时，形变量控制在2mm以内，

　　满足整车转向系统的耐久测试要求，支撑筋的排布同时兼顾了减重需求，在保证结构强度的前提下，通过筋条之间的镂空区域降低整体构件重量，减少转向柱的承载负荷，也能降低车辆行驶过程中方向盘产生的共振概率。建模过程中对所有的连接过渡区域都做了应力释放的圆角处理，尤其是筋条与环体、筋条与中心安装座的连接位置，圆角半径根据相邻壁面的厚度做匹配，避免壁厚突变导致的注塑或压铸过程中出现缩痕、内部气孔等工艺缺陷，不管是采用金属压铸还是高强度工程塑料注塑成型，该结构都能满足工艺成型的要求，不需要额外设计复杂的抽芯结构，模具开模难度低，适合批量生产。
