印度产WDP4D柴油机车动力总成结构

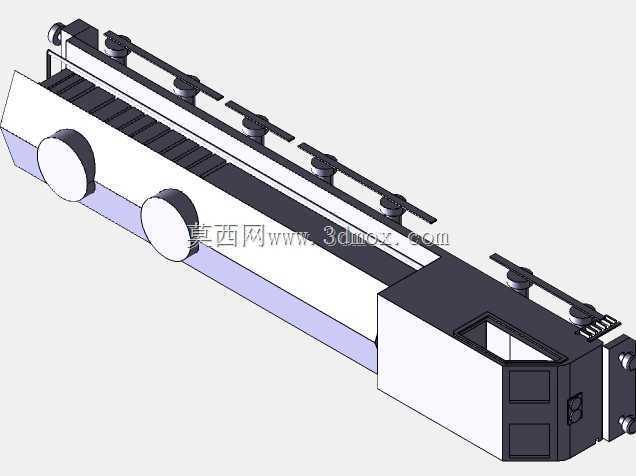

　　这套三维结构完整还原了干线内燃调车与客货牵引场景下使用的柴油机车核心布局，面向铁路装备运维、动力舱改造、轨交设备结构校核的工程场景，可直接用于机车动力舱布局干涉校验、走行部装配路径模拟、车体管线排布推演等设计环节。模型从轨交装备实际运维需求出发，将长条形车体的承载逻辑、动力单元的排布规则、走行部件的安装边界全部做了实体化呈现：车体沿轨道纵向延伸，整体采用承载式框架结构，下部为贯通式主承载梁，侧面预留动力舱检修开口，端部设置司机室围护结构，司机室侧窗、舱门的开合边界均按实际机车运维需求预留，侧面突出的圆形结构为动力单元的检修端盖，日常运维时无需拆解整体车体即可完成核心部件的维保作业。车体顶部沿纵向排布多组吊装支座与管线固定卡扣，

　　对应实车的排气系统、冷却管路、电气线束的走线路径，所有卡扣的安装孔位均与车体主梁的预设安装位对齐，避免后期管线布设时与车体结构出现硬干涉。走行部沿车体底架纵向分布，轮对、轴箱、悬挂组件的安装位置完全匹配干线铁路的轨距边界，底架下部预留的转向架安装接口尺寸符合轨交装备通用安装规范，设计阶段就充分考虑了机车在曲线轨道通行时的横向偏移余量，轮对与车体侧部的安全间隙满足重载牵引工况下的形变补偿需求。建模过程中优先还原了各部件的装配层级关系：动力单元内嵌于车体中部舱室，冷却风道沿车体侧部纵向贯通，端部司机室的操控台、围护板与主车架采用螺栓连接固定，所有外露连接件的位置均对应实车的装配工艺，既可以拆解展示内部动力管线的排布逻辑，

　　也可以用于整车装配流程的工艺推演。外形尺寸方面，整车长度、宽度、高度的比例完全匹配实车的安装边界，车体侧面距轨道中心线的宽度余量符合铁路限界要求，顶部吊装点的高度满足机务段整备车间起重设备的作业空间，端部车钩安装位的高度与现有轨交车辆连挂标准一致，可直接用于机务段整备工位的布局规划、机车检修工装的适配设计，也能为内燃机车动力系统升级、车体轻量化改造提供直观的结构参考，帮助结构设计人员快速核对动力舱内各部件的维护空间、走行部与车体的运动间隙，省去从零测绘整机结构的重复工作量。
