内燃机活塞组件三套结构数模

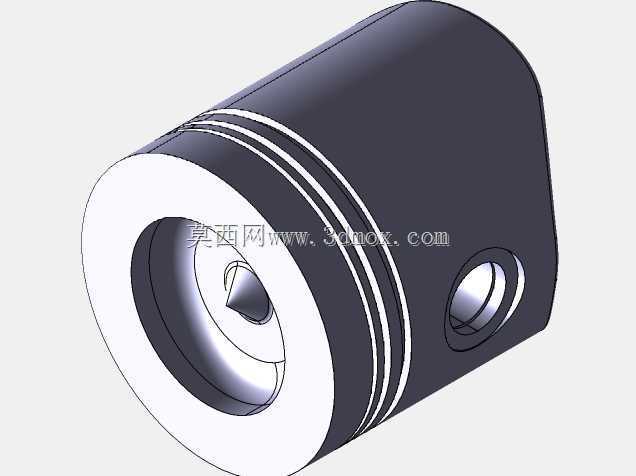

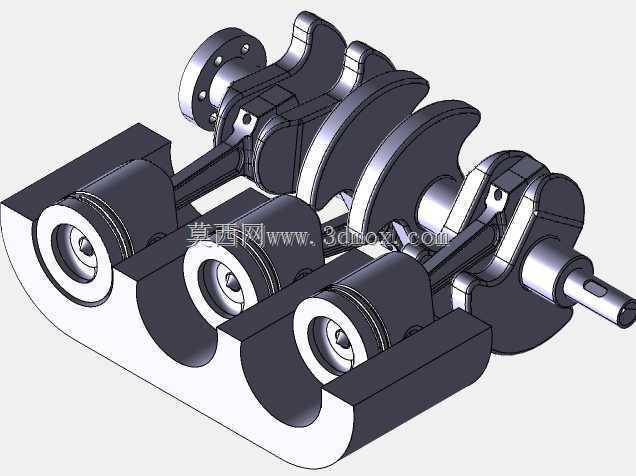

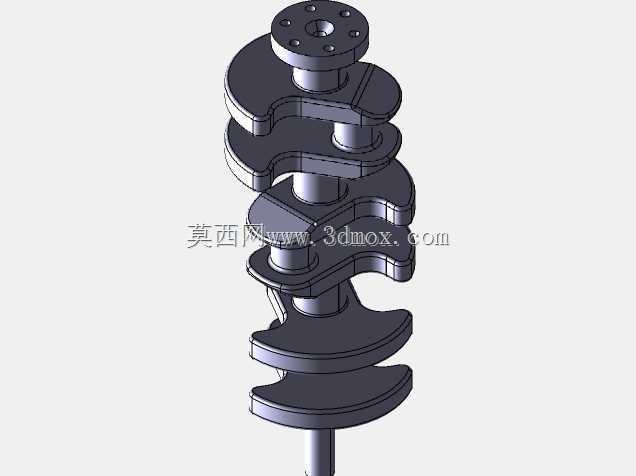

　　这套活塞类零件数模围绕往复式动力机械的核心运动转换环节搭建，呈现了活塞本体、环带区域与活塞销配合孔位的完整结构关系，可用于发动机课程设计、小型动力装置方案校核以及机械结构教学演示。活塞在气缸内部承担往复直线运动，将燃烧膨胀产生的气体压力经由活塞销传递给连杆，再转化为曲轴旋转输出；其工作环境同时伴随高温、高压、侧向推力和频繁换向，因此结构上既要控制质量以降低往复惯性，又要保证裙部导向、环带密封和销座承载的可靠性。数模中活塞头部设置多道环形槽，用于布置气环与油环：气环主要保证燃烧室与曲轴箱之间的密封，减少燃气泄漏；油环则负责刮除缸壁多余润滑油，并使油膜分布趋于均匀。环槽宽度、槽底过渡和槽间距直接影响活塞环的运动状态，若槽边过于尖锐，

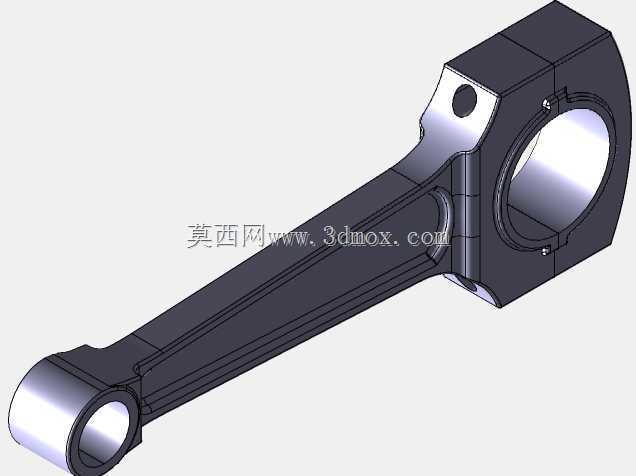

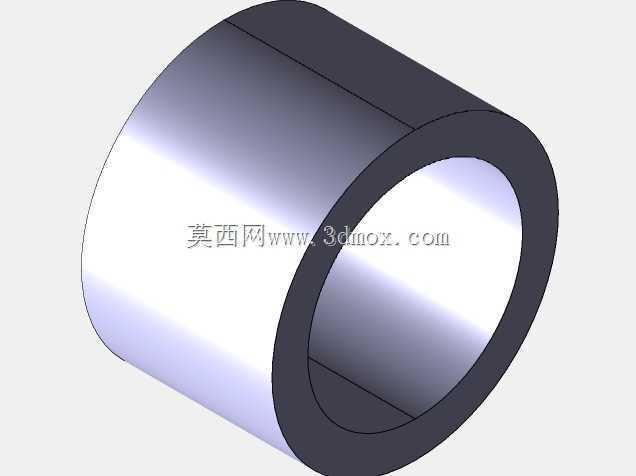

　　热态下容易出现应力集中；若间隙匹配不当，则可能引发积碳卡滞或机油消耗异常。活塞销孔横穿销座，与连杆小头形成铰接关系，孔位轴线需要与活塞外圆轴线保持较高垂直度，否则连杆摆动时会产生偏载，造成裙部磨损不均。销座周围采用加厚过渡，以承受爆发压力下的局部载荷；销孔端部与内腔之间的壁厚变化，也体现了轻量化与强度之间的平衡。活塞内腔并非简单等厚实体，而是根据受力路径进行局部减材，顶部承压区域保留足够厚度，裙部和非主要承载区则适当减薄，这样可以在不牺牲关键刚度的前提下降低往复质量。外圆轮廓在工程实际中通常不会按理想圆柱直接加工，而是结合热膨胀、侧向力和润滑需求设计型线；数模虽以静态三维形式表达，但仍能看出头部、环带和裙部之间的直径层次，

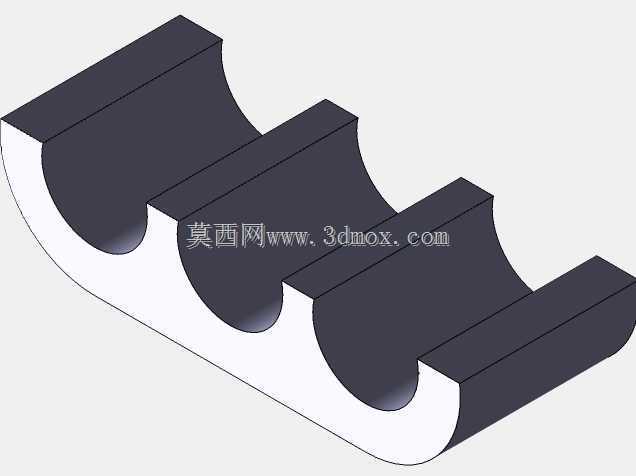

　　为后续热态间隙分析提供基础。裙部侧面承担导向作用，在活塞换向时承受连杆带来的侧向推力，其轮廓长度和支撑面积会影响摆动稳定性与噪声水平。若用于小型单缸机、教学试验台或压缩机类比机构，可将该模型作为运动干涉检查的起点，核对活塞在上止点、下止点及中间转角时与缸套、连杆、气门避让区域的边界关系。安装边界方面，需要重点确认活塞外径与缸套内径的配合间隙、活塞销外径与销孔及连杆小头孔的配合关系、环槽轴向尺寸与所选活塞环厚度的匹配，以及活塞总成装入气缸后顶部与燃烧室、气门之间的安全距离。三套结构并列整理，也便于对比不同裙部长度、销座高度和环槽布局对运动特性的影响，帮助设计者从密封、润滑、承载、惯性和装配空间多个维度理解活塞组件的工程约束。
