实木家具支撑用包子脚结构三维设计

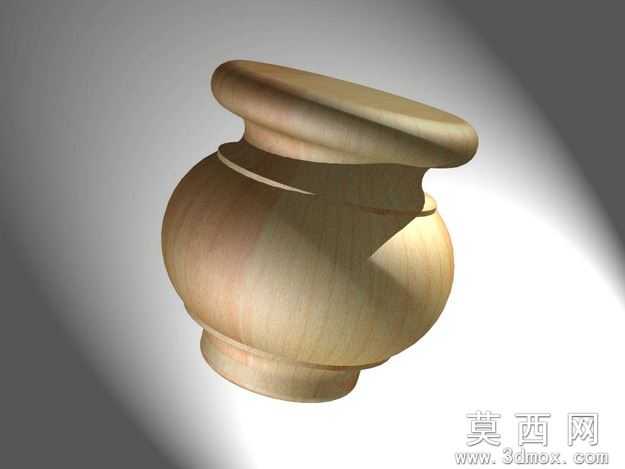

本模型为实木家具配套的包子脚支撑构件，整体采用回转体对称结构设计，建模阶段以Autodesk Inventor为核心工具，通过草图绘制截面轮廓后使用旋转特征完成主体基础造型，全程遵循参数化建模逻辑，所有轮廓尺寸均关联参数表，可根据不同家具的承重需求、安装尺寸快速调整整体高度、最大腹径、上下连接端直径等核心参数，无需重新绘制草图即可完成同系列不同规格产品的衍生设计。建模过程中对结构细节做了精细化处理：顶部设计有向外延展的宽边凸缘，凸缘边缘做了圆润的倒圆角处理，既可以增大与家具底部的接触面积，分散家具承重带来的局部压强，避免安装位置出现木材压痕，也能通过圆润边缘提升安装操作的安全性，防止尖锐边角划伤操作人员或家具漆面；凸缘下方设置有一圈内凹的环形槽，既可以作为视觉层次分割，弱化纯回转体造型的单调感，也可作为安装时的定位基准，方便安装时对齐安装孔位；中部为饱满外鼓的腹段，是包子脚名称的核心来源，鼓腹造型在视觉上呈现出敦实厚重的质感，同时外鼓的曲面结构可以优化承重时的应力分布，避免直筒结构易出现的应力集中问题，提升构件的承重能力；底部为收窄的圆柱支撑端，端面做了微小的倒角处理，既可以保证放置时的平稳性，也能避免底部边缘因长期摩擦出现起毛、崩边的问题。材质与渲染阶段，选用浅胡桃实木材质作为基础材质，调整材质的纹理映射方向为沿回转体轴向分布，还原实木车削加工后的自然纹理走向，同时添加了轻微的哑光清漆涂层效果，模拟实木家具脚表面的涂装质感，渲染时采用侧上方45度柔光打光，通过光影过渡凸显曲面的流畅弧度，还原木质构件温润的视觉质感。结构设计上充分考虑了实木加工的工艺特性，所有曲面过渡均采用大半径圆角，无尖锐内角，避免实木加工时出现崩料问题，同时整体无复杂倒扣结构，既适合实木车削加工生产，也可通过3D打印制作小批量定制样件，可直接用于实木桌、柜、沙发等家具的底部支撑，兼具装饰性与实用承重性能。
