四缸内燃机缸体曲轴连杆总成结构

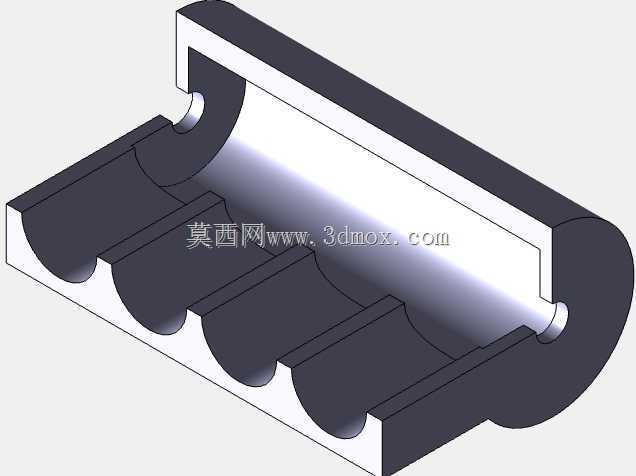

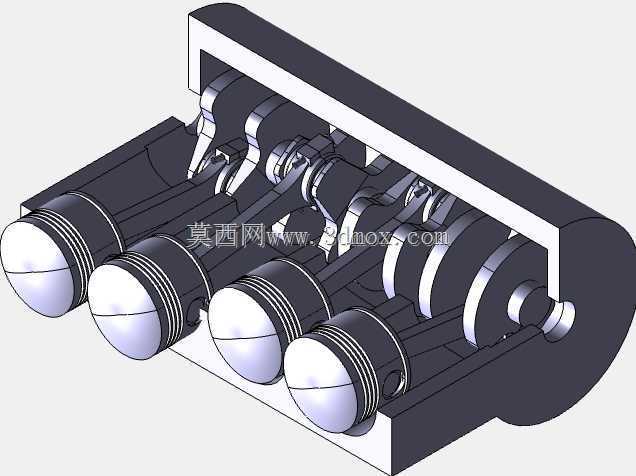

　　这套四缸内燃机三维结构覆盖乘用车、轻型商用车动力舱核心装配场景，可直接用于动力总成前期布局校核、运动干涉验证、教学拆装演示以及维修工艺推演，完整还原直列四缸发动机从缸体承载到曲柄连杆往复运动的全部核心逻辑。建模过程中优先梳理整机装配边界：缸体作为整台动力单元的承载基体，侧壁预留曲轴主轴承座安装位，四个气缸沿直列方向等距排布，缸筒内壁与活塞外圆保留设计规定的配合间隙，缸体上端面的螺栓孔位与气缸盖完全对位，下端面预留油底壳安装法兰，轴向两端分别布置前端轮系安装面与飞轮连接端面，所有接口尺寸均参照量产小排量四缸机的通用安装规范，可直接匹配常规前置前驱、前置后驱车型的动力舱挂载点位。

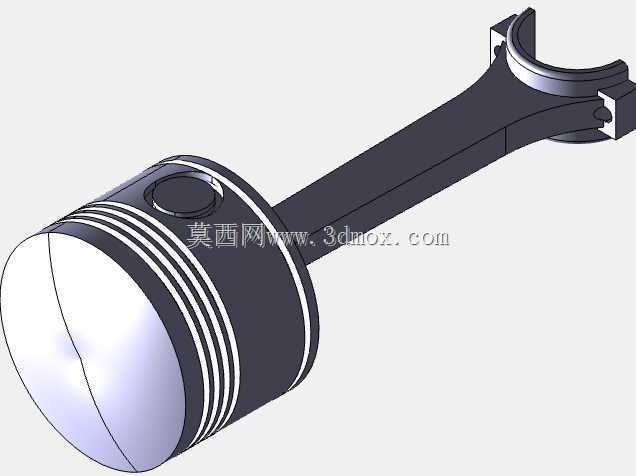

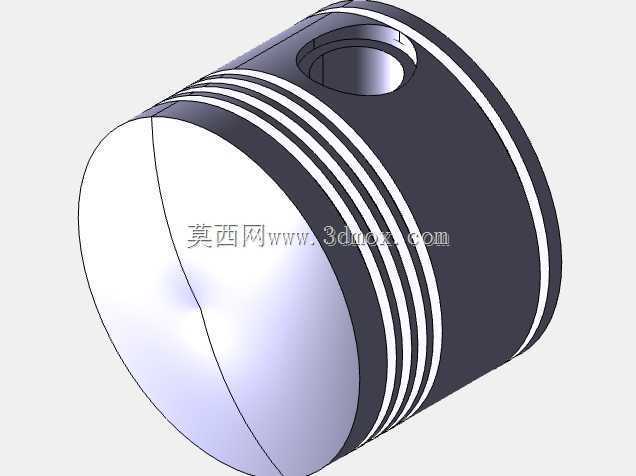

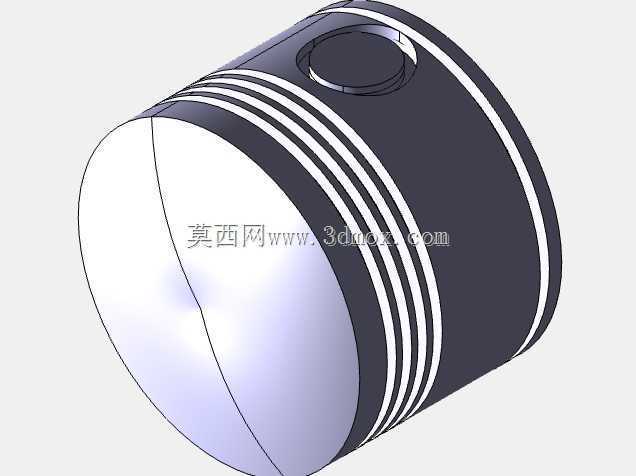

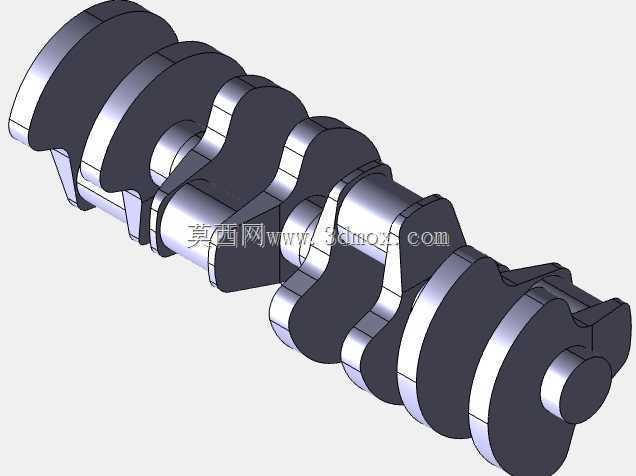

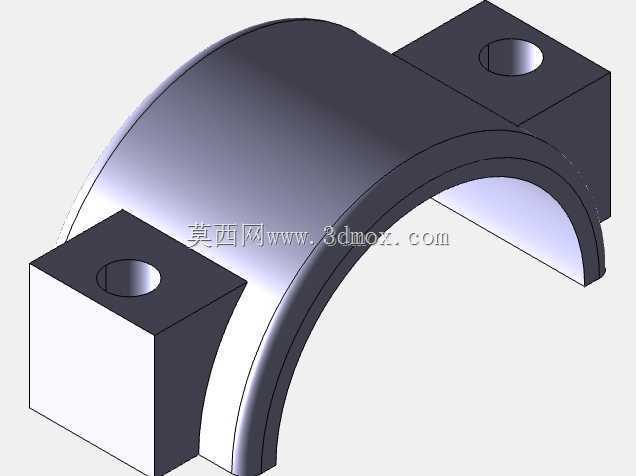

　　结构设计上，曲轴采用全支承布置形式，每两个曲柄销之间设置独立主轴颈，五个主轴颈分别落座在缸体主轴承座内，通过主轴承盖完成轴向与径向限位，四个曲柄销按照1-3-4-2的点火顺序错开相位，保证运转过程中往复惯性力尽可能相互抵消；活塞头部预留气环、油环安装槽，活塞销座孔通过活塞销与连杆小头铰接，连杆大头采用剖分式结构，配套连杆轴瓦抱紧曲柄销，将活塞的直线往复运动转化为曲轴的旋转扭矩输出。气缸盖集成进排气道、气门安装座与燃烧室顶面，与缸体上端面通过缸垫密封，锁紧螺栓按照规定对角顺序排布，避免压紧力不均导致缸面变形。

　　建模阶段全程遵循实际装配逻辑，所有运动部件之间预留合理运动间隙：活塞上行至上止点时不会与气门发生碰撞，连杆摆动过程中大头不会与缸筒内壁发生剐蹭，曲轴旋转时曲柄配重块不会撞击缸体内部加强筋。缸体外部的加强筋布局兼顾刚度与轻量化，侧壁预留机油道、冷却水道的连通接口，整机外形轮廓规整，外接安装点位全部保留，既可以单独用于曲柄连杆机构的运动学仿真，也可挂载变速箱、进排气系统、附件轮系完成完整动力包的总装校核，帮助结构设计人员快速掌握四缸内燃机的装配层级与受力传递路径，也能为职业院校的发动机拆装实训提供可视化的三维参照。
