交流稳压器侧装卡扣式面板边框结构

　　该结构件对应交流稳压设备外露面板的承载边框，日常在车间配电工位、小型加工产线稳压柜、实验室供电保障柜中都能见到同类装配形态，核心作用是把稳压器的操作显示面板限位固定在柜体前侧开口处，同时承担面板与柜体之间的定位、隔挡和外观收边功能。

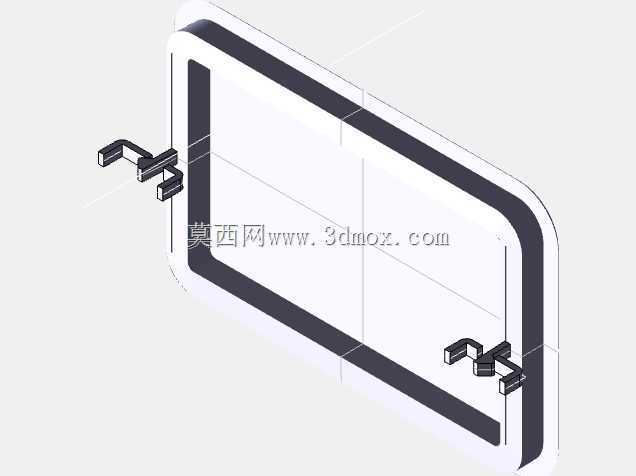

　　从实际装配逻辑来看，边框整体采用长方圆角轮廓，周圈设置连续的限位挡边，挡边截面为阶梯状：外侧宽边贴合柜体外壁完成面遮挡，内侧窄边嵌入柜体预装开口，限制边框前后方向的窜动；边框四角做圆弧过渡，既避免钣金锐边在检修操作时划伤装配人员，也抵消板材折弯后四角的应力集中，减少长期使用中边角开裂变形的概率。

　　边框两侧对称布置两组弹性卡扣结构，卡扣采用分叉式插脚设计，插脚端部带反向倒钩，装配时对准柜体侧面对应的卡槽推入，倒钩越过卡槽端面后自动回弹锁止，无需额外螺丝即可完成边框与柜体的预固定；卡扣根部做加厚补强处理，反复拆装十次以上仍能保持足够的抱紧力，不会出现根部断裂、卡扣松脱的问题。这种无紧固件设计在批量产线装配时效率提升明显，单人即可对位按压完成安装，不需要额外持握螺丝、电动工具，后续检修拆卸面板时，用平口工具轻压卡扣倒钩即可脱出，维护便捷性远高于全螺丝固定方案。

　　设计过程中优先匹配稳压设备的安装边界：边框内圈净空尺寸完全覆盖显示面板、调节旋钮的排布区域，不会遮挡操作元件；边框厚度控制在薄型区间，安装后突出柜体外壁的高度极低，避免车间内物料转运、人员走动时剐蹭突出部位。卡扣的横向伸出长度经过适配，刚好匹配常规稳压柜柜体侧板的壁厚公差，即使板材厚度存在小幅波动，卡扣的弹性变形量也能补偿公差，不会出现装不上或者装配后旷量过大的问题。

　　建模时对边框的折弯圆角、卡扣的拔模斜度都做了还原，挡边的阶梯差、卡扣倒钩的锁止面都按实际冲压钣金工艺搭建，可直接用于结构干涉校验、装配流程模拟，也能作为同类供电设备面板固定结构的设计参考，适配不同功率段交流稳压器的前面板安装需求。
