长管压缩燃气半挂运输牵引车

　　该作品呈现的是一套面向压缩燃气短途转运与场站补给的半挂运输装备，牵引车头与后部管束式挂车采用分体铰接结构，可在城市燃气门站、工业用户厂区、临时供能点以及加气站之间承担高压气体介质的道路运输任务。挂车部分没有采用传统罐式筒体，而是以框架式集装箱结构容纳多根平行布置的长管储气瓶，管束沿车架纵向排布，外侧由矩形承载框架、端部封板和横向支撑构件约束，既便于吊装转运，也有利于在检修时对单根储气管束进行定位和维护。

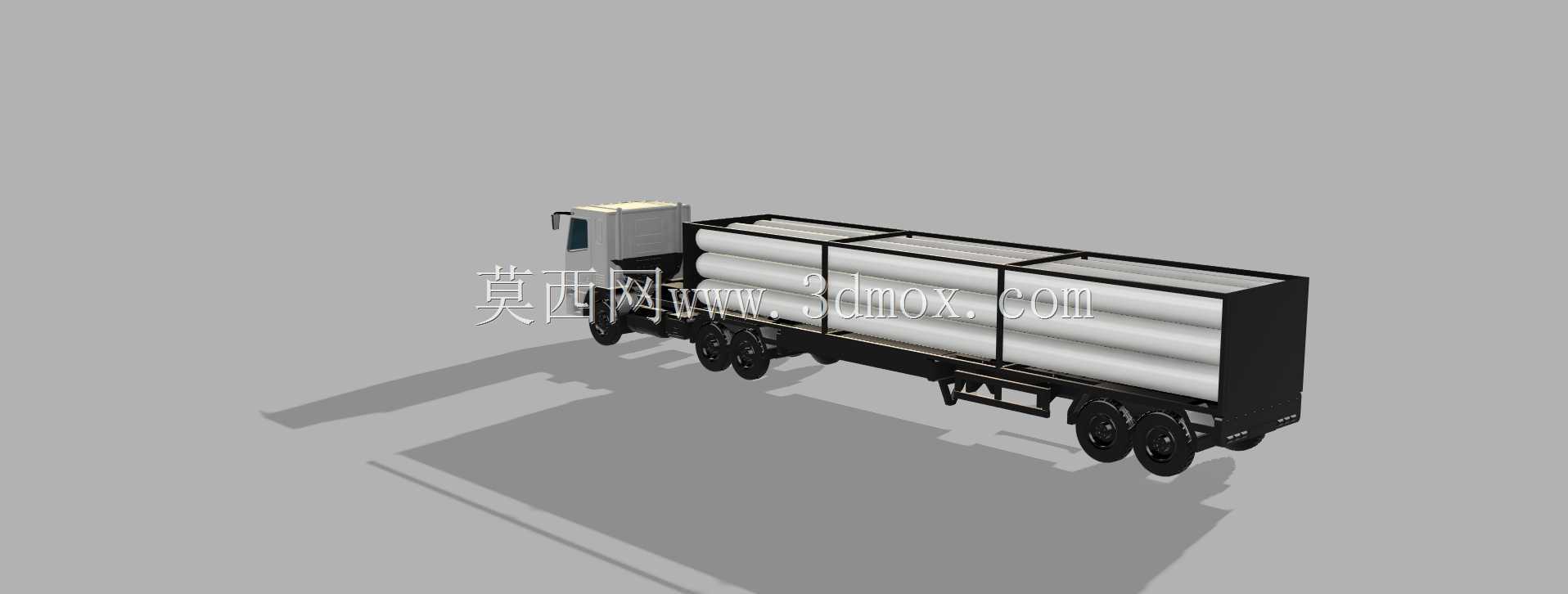

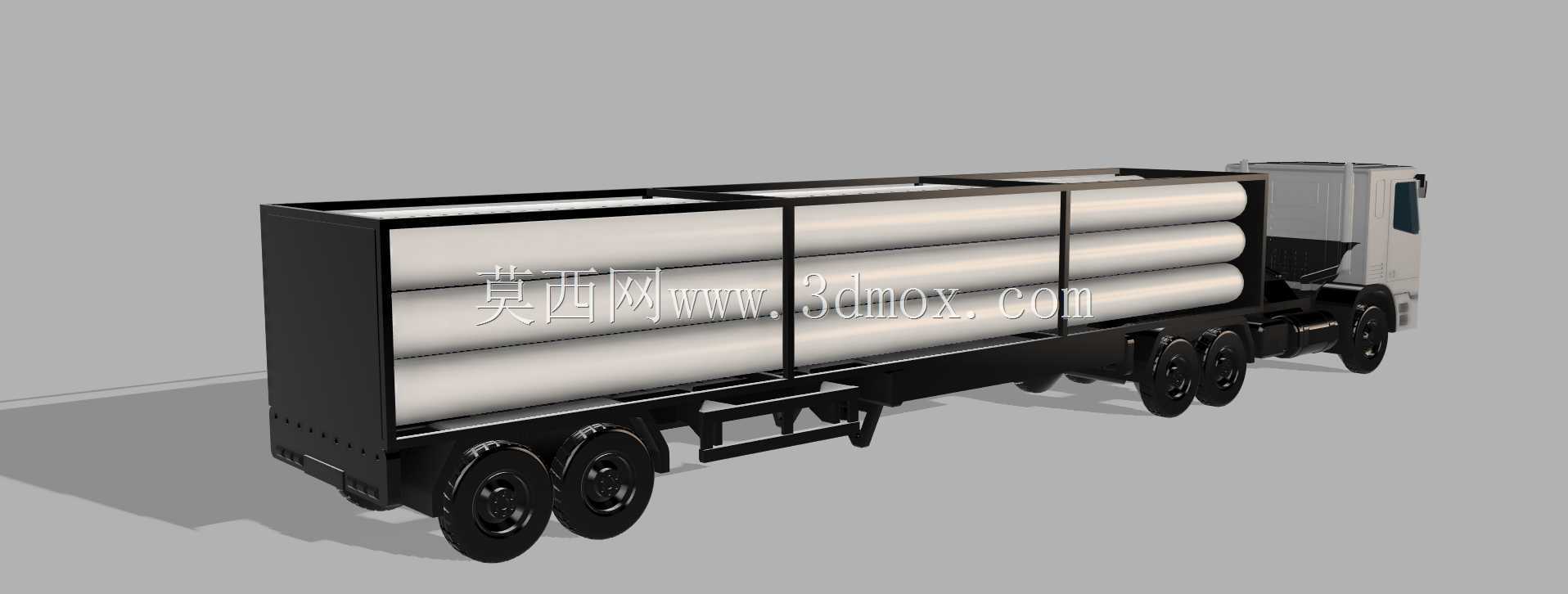

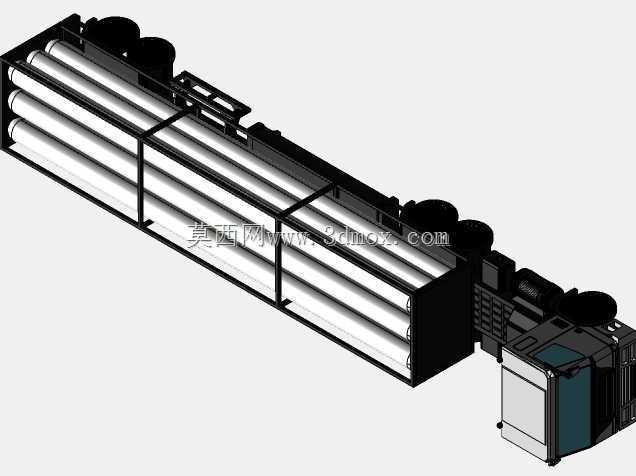

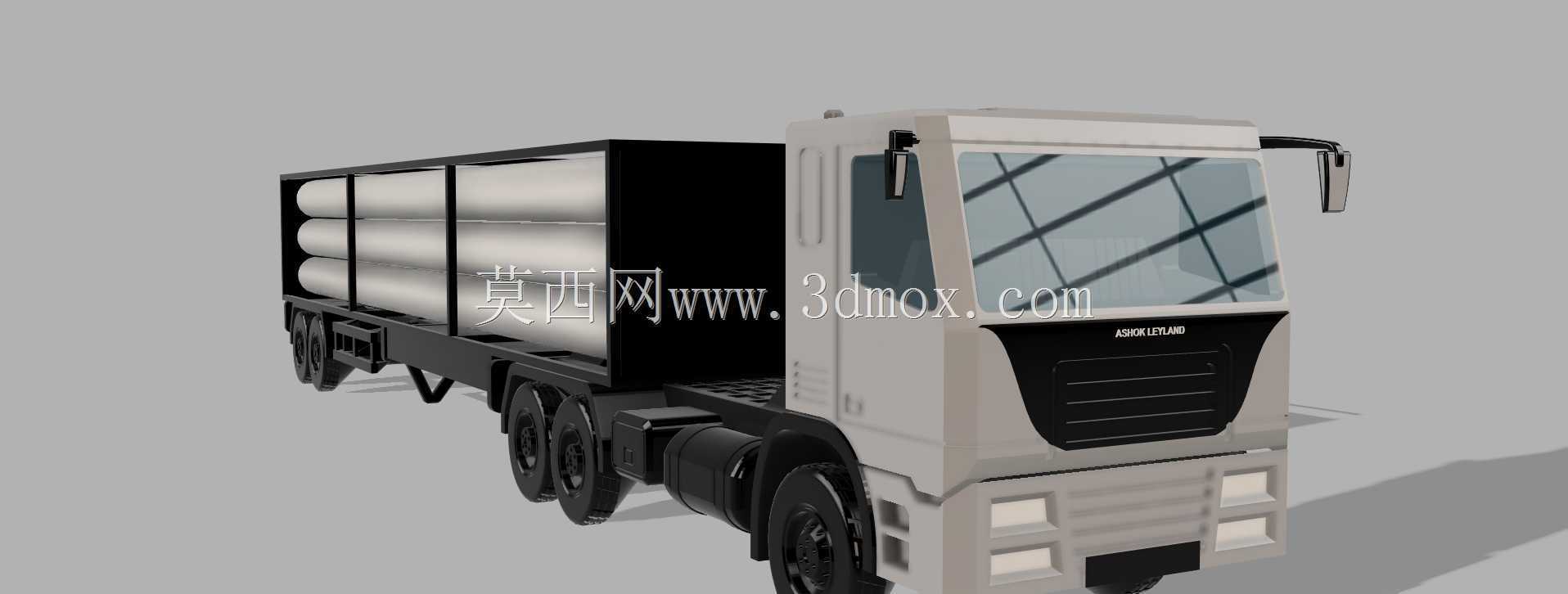

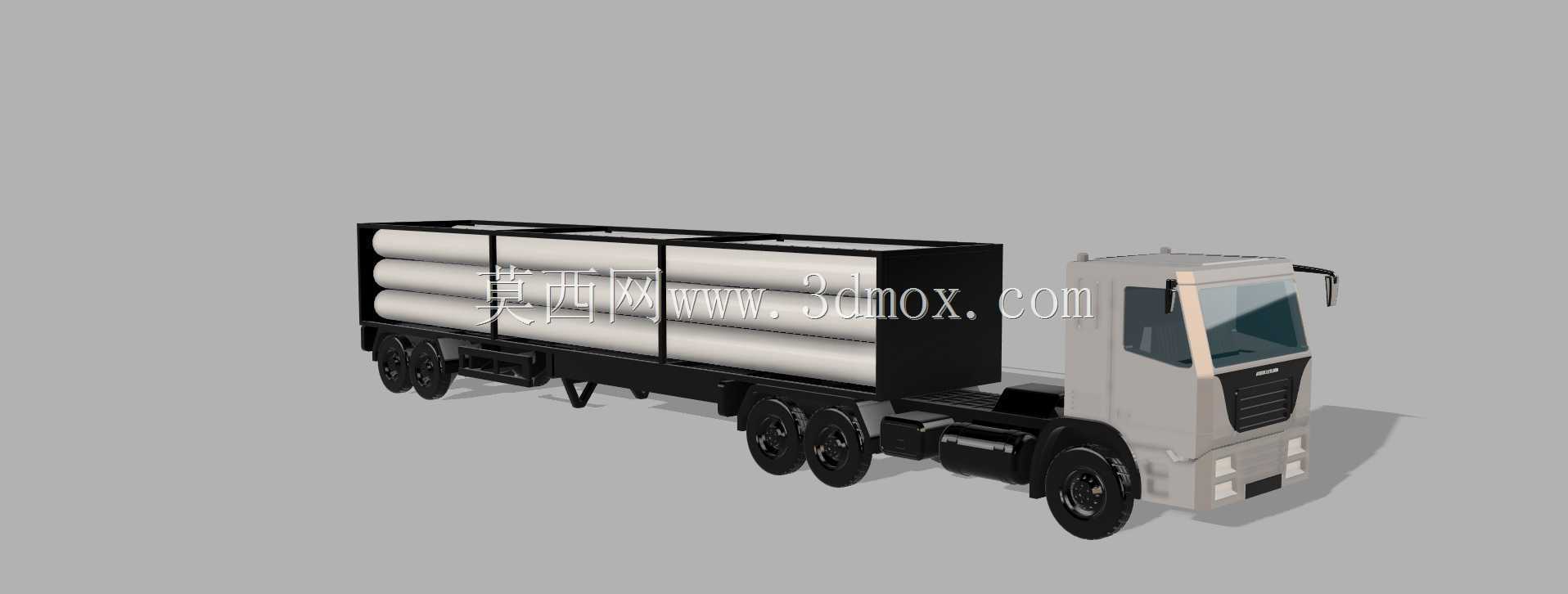

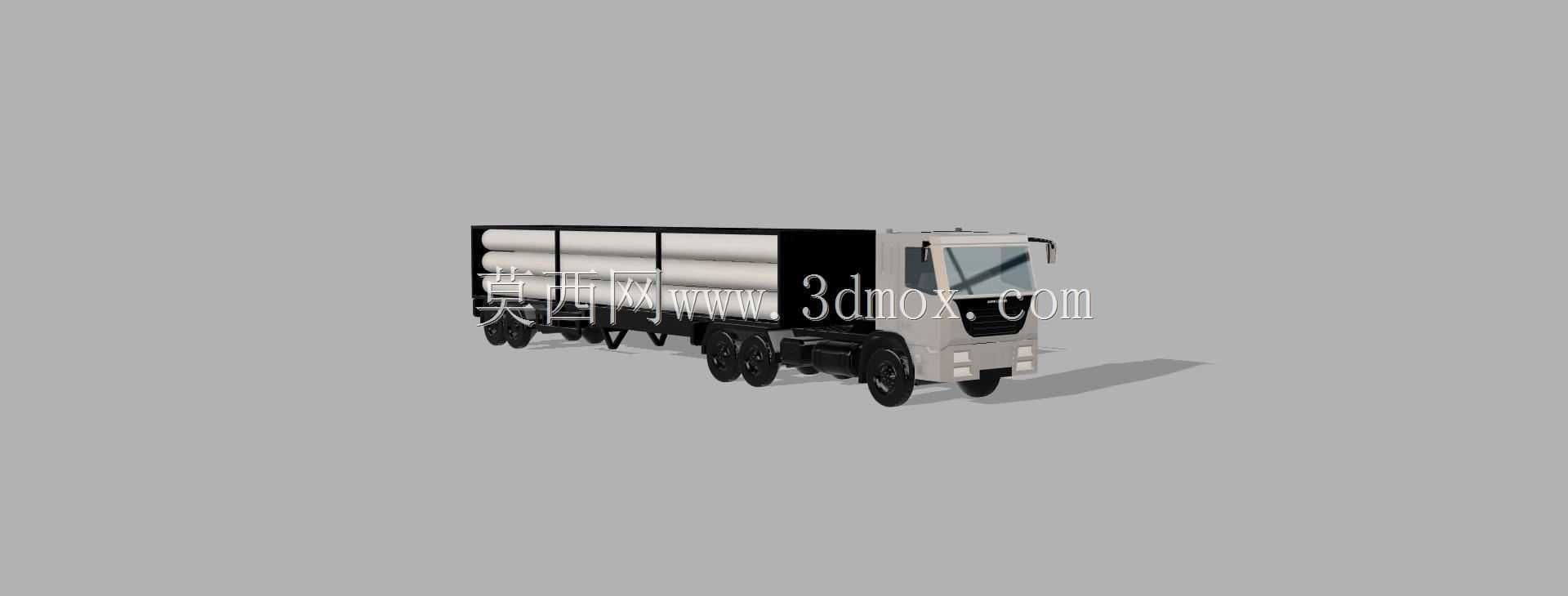

　　从结构布置看，牵引车保留了驾驶室、动力舱、车架、前后车桥、轮胎、踏步及后视镜等完整外形要素；挂车则重点表达长管容器、承载框架、支腿、多轴行走机构和连接区域。框架外形接近标准集装箱边界，四角和侧边具备明显的受力轮廓，适合在模型中进一步细化角件、绑扎点、护栏和操作平台。储气管束分层横向排列，管体之间预留支撑与紧固空间，端部区域可布置阀门、汇管、安全泄放和操作箱，虽然当前模型以外观表达为主，但整体空间已经为管路系统设计留出合理位置。

　　实际工程应用中，这类车辆通常在固定场站完成充气，再通过公路牵引至用气现场。与固定式储气瓶组相比，半挂形式能够随用户需求灵活调配；与单体大型罐车相比，管束集装箱结构更强调模块化装载，框架可承受堆码、吊装和绑扎载荷，也方便在车辆底盘与场站临时储放位之间转换。设计时需要重点关注车架纵梁与集装箱底部支撑的载荷传递，挂车轴荷分配、转弯通过性、支腿落地稳定性，以及高压管束端部操作空间。长管沿车辆长度方向布置，可降低横向摆动带来的重心变化，但框架端部必须保留足够的安全距离和维护通道。

　　建模思路上，车头部分宜按驾驶室壳体、前脸格栅、灯具、玻璃、车轮和底盘附件分层建立，保证材质区分与后续装配调整；挂车部分则应先确定集装箱外轮廓和车架中心线，再按管束直径、层间距和端部支撑位置逐根铺设。轮胎、车桥、板簧或悬挂结构可按系列化件处理，便于在不同轴数方案中复用。外形边界方面，整车长度由牵引车轴距、挂接间隙和集装箱长度共同决定，宽度受车体、后视镜及操作附件限制，高度则需结合管束直径、框架高度和道路运输限界校核。对于结构设计人员，该模型可作为专用车总体布置、燃气运输装备外观方案评审、场站接驳演示以及管束集装箱细化设计的直观三维基础。
