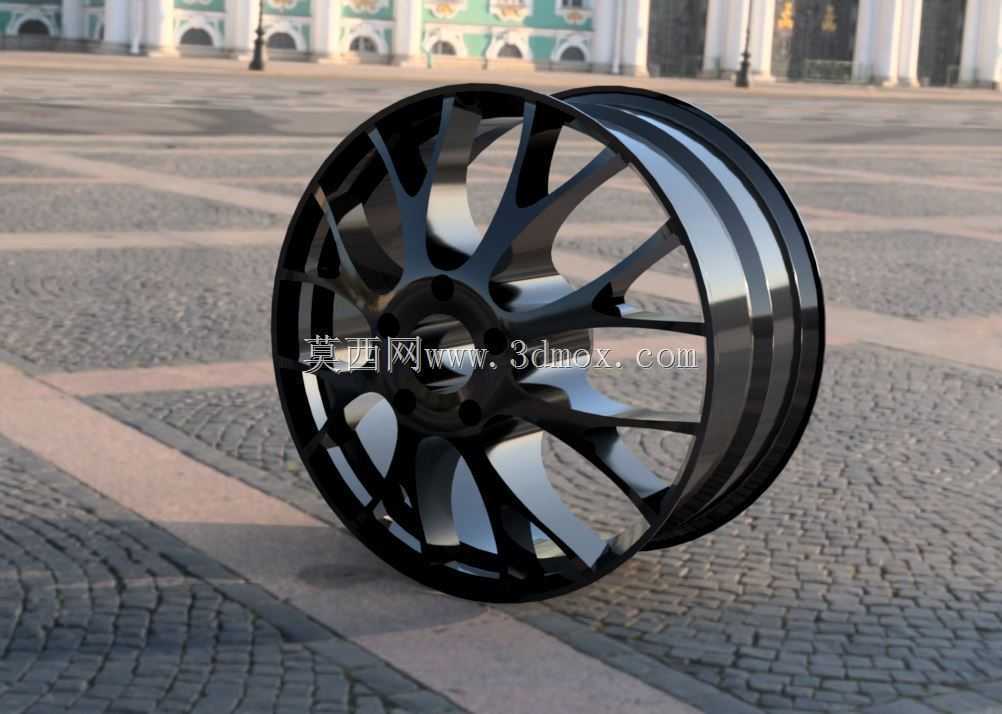

多辐条轻量化乘用车合金轮毂结构

　　该轮毂结构面向乘用车辆行驶系统开发，核心作用是连接车桥法兰与轮胎，承担整车垂向载荷、转向侧向力以及制动、加速过程中的扭矩传递，是底盘行走部件中兼顾承载、散热与外观属性的关键零件。建模过程中先以轮心安装基准为坐标原点，确定中心孔、螺栓孔分布圆的位置，再向外延展轮辐与轮辋轮廓，保证装配基准与整车悬架硬点对齐。

　　轮辋部分按照常规乘用车轮胎匹配逻辑构建，包含胎圈座、轮缘和槽底结构，胎圈座直径与宽度决定可适配轮胎的规格范围，轮缘翻边高度用于约束轮胎胎圈，防止充气和过弯时胎圈脱出。轮辋中部的下沉槽为轮胎拆装提供变形空间，实际维修时胎圈可压入槽内，使另一侧胎圈顺利越过轮缘。

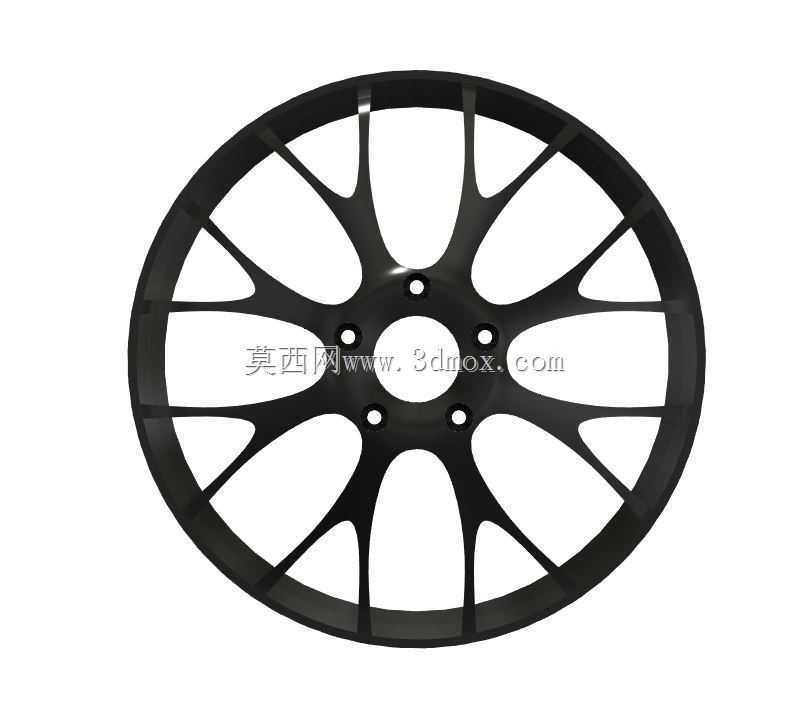

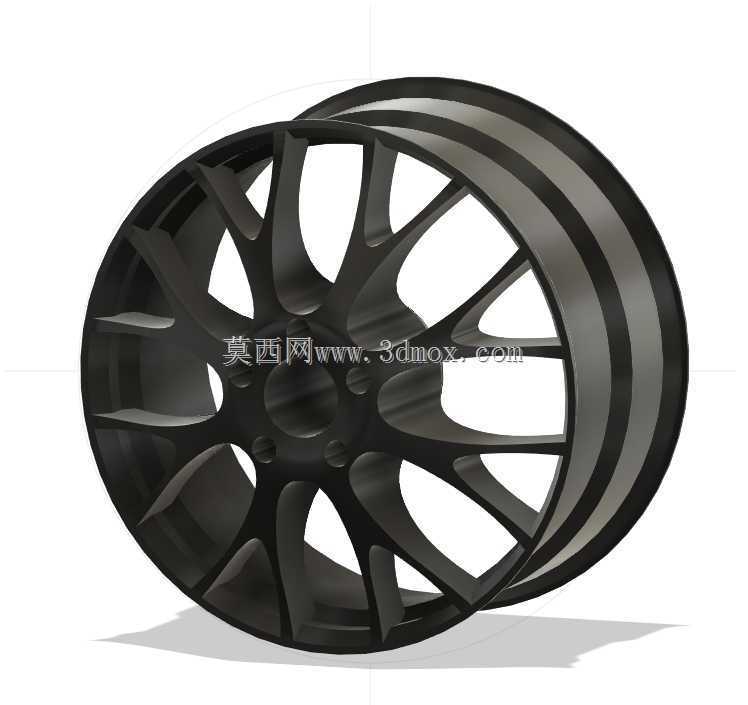

　　轮辐采用分叉式多辐造型，辐条从中心安装盘向外呈放射状展开，并在靠近轮辋处形成分叉连接。这种布局一方面增加辐条与轮辋的连接点，使路面冲击沿多条路径分散传递，降低局部应力集中；另一方面通过辐条间较大的镂空面积，为制动盘和制动卡钳保留通风通道。车辆连续制动时，制动盘产生的热量可随气流从辐条间隙排出，减少热衰退风险。建模时对辐条根部与安装盘交接区域做连续过渡，避免截面突变形成疲劳裂纹源。

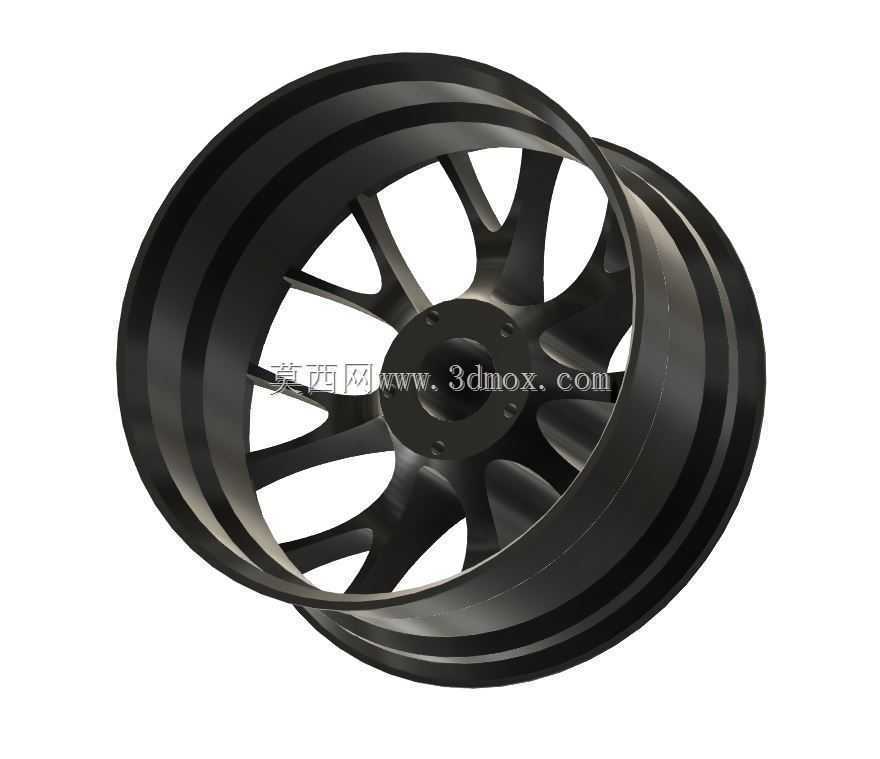

　　中心安装区域设置中心定位孔与若干螺栓过孔，中心孔与轴头凸台配合承担径向定心作用，螺栓孔按节圆均布，通过轮毂轴承单元或转向节法兰实现紧固。安装面需保持平整，并预留制动盘贴合空间，防止装配后出现端面跳动过大。轮辐背面靠近卡钳位置需校核包络间隙，尤其在大尺寸制动卡钳改装场景下，应确认转向、跳动和热膨胀状态下不发生干涉。

　　外形边界方面，轮辋外径、宽度和偏距共同决定轮胎在轮罩内的位置。偏距影响轮心与安装面的相对关系，偏距过小会使车轮向外移动，可能超出翼子板边界；偏距过大则会使车轮向内靠近悬架和减振器，需校核满舵转向与极限跳动间隙。螺栓孔数量、节圆直径和中心孔直径是换装选型时最关键的匹配参数，必须与车辆轴头一致。

　　该结构还考虑了气门嘴安装位置，轮辋槽底附近预留气门嘴孔，便于轮胎充气与胎压监测模块布置。整体模型将承载环、安装盘、散热辐条和轮胎配合面整合为一体，可用于底盘布置校核、制动系统间隙检查、轮毂改装方案评估以及外观造型评审。
