十字型XY双向精密位移滑台结构

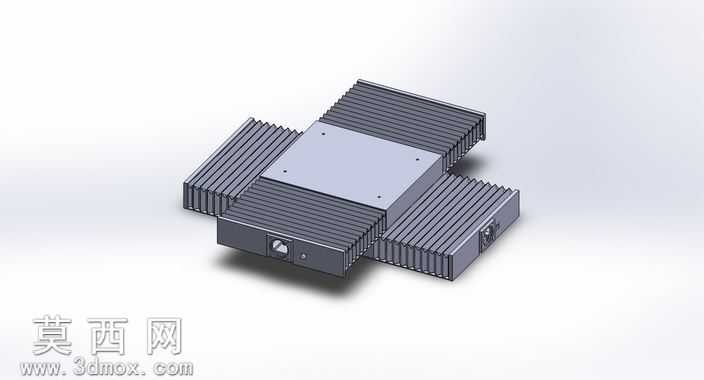

本作品为十字布局的XY双向精密位移滑台三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循精密传动部件的设计规范，对每一处装配间隙、配合公差都做了对应参数约束，确保模型可直接用于后续工程出图与结构验证。模型主体采用模块化设计思路，将X轴与Y轴两个独立的直线运动单元以十字正交的方式集成在同一安装基准面上，中心为共用的承载安装平台，四个方向分别延伸出独立的滑台运动段，每段滑台都配置了风琴式防尘防护罩结构，建模时对防护罩的褶皱形态做了等距阵列处理，还原了柔性防护结构的真实形态，可直观展示滑台全行程运动时防护罩的伸缩状态。材质渲染阶段，对滑台主体的铝合金基座部分赋予了哑光喷砂金属材质，调整了材质的粗糙度与金属度参数，还原工业铝型材经阳极氧化后的细腻质感；对风琴防护罩部分赋予了耐油橡胶复合材质，添加了细微的纹理凹凸效果，模拟防尘折布的真实触感；对滑台侧端的调节旋钮、锁紧螺钉等标准件，赋予了镀镍光亮金属材质，通过不同材质的质感区分，清晰呈现各部件的功能分区。结构设计上，该滑台采用交叉滚柱导轨作为运动导向部件，建模时还原了导轨滚道的微观结构与保持架形态，确保运动导向的精度表现；侧端配置的细牙调节螺杆可实现微米级的进给调节，对应位置设计了锁紧机构，可在滑台调整到位后完成位置锁定，避免位移偏移。整体建模过程遵循自顶向下的设计逻辑，先确定中心承载台的安装基准，再依次搭建两个轴向的导轨、驱动、防护、锁紧模块，各模块之间保留了合理的装配间隙，可在软件中实现运动仿真模拟，验证全行程范围内无结构干涉，同时对所有安装孔位、连接尺寸都做了标准化处理，符合工业级位移滑台的安装尺寸规范，可直接用于自动化设备中精密工位调整、光学元件对位、检测平台位移等场景的结构设计参考。
