碳纤维材质公路自行车集线结构设计

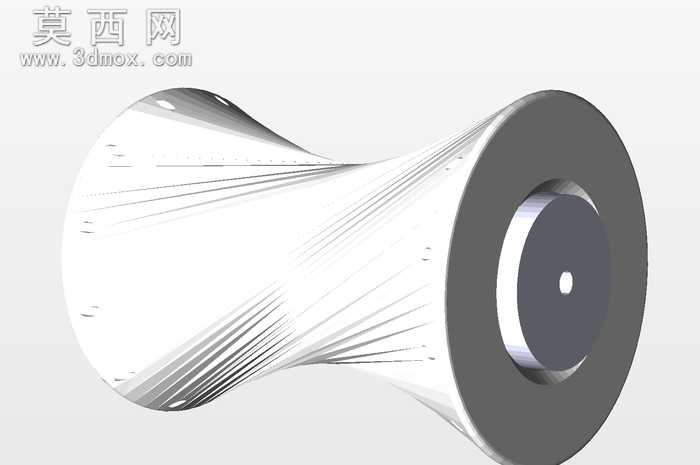

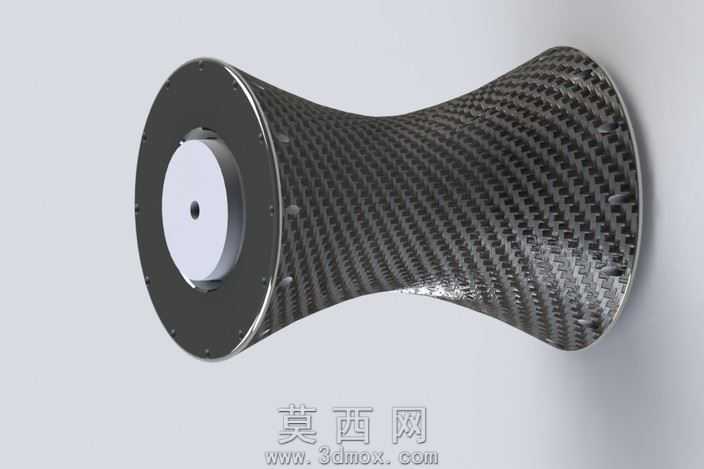

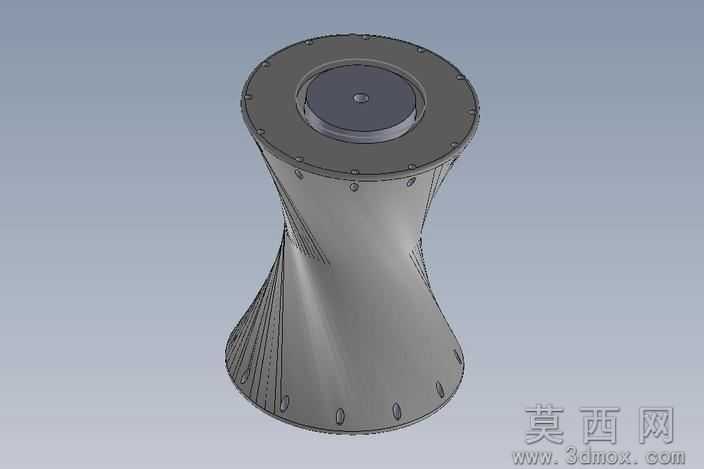

该作品为公路自行车专用的集线部件三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以双曲面回转体作为主体基础轮廓，匹配公路车车架走线的空间避让需求，对主体两端的安装法兰做了等距圆周阵列的螺栓孔位设计，孔位公差严格适配公路车车架预装位的安装尺寸，保证装配后无错位旷量。主体曲面建模时通过多截面放样命令控制中段收腰弧度，既降低部件整体重量，也优化了走线时的线缆弯折角度，避免线管过度弯折造成的变速、刹车阻尼增大问题。材质渲染阶段，主体外表面采用斜纹碳纤维编织材质，调整纹理的经纬密度与反光粗糙度，还原干碳材质的细腻编织纹理与半哑光质感，两端法兰做哑光黑色硬质阳极氧化金属材质处理，中心轴位的限位件采用亮面抛光铝合金材质，通过材质区分清晰展现部件的分层装配结构。结构设计上，内部预留了多通道走线空腔，可同时容纳变速线、刹车线的穿行与固定，两端的法兰边缘做了圆弧倒角处理，避免安装时刮擦车架漆面，中心的定位轴孔采用阶梯孔设计，可适配不同规格的锁紧固定件，兼容多数主流公路车架的安装标准。设计思路围绕公路车轻量化与气动性需求展开，收腰的双曲面外形可降低骑行时的风阻，碳纤维材质的选用在保证结构强度的前提下大幅降低部件自重，内部走线的集成设计可将零散的线管统一收拢，避免线管外露造成的风阻增加与外观杂乱，同时集线结构可减少线管与车架的摩擦，延长线管使用寿命，整体建模过程中对所有装配位做了干涉检查，确保各部件装配后无结构冲突，渲染阶段通过打光突出碳纤维纹理的层次感与金属件的质感差异，完整呈现部件的最终装配效果与材质表现。
