BBS款多辐条汽车轮毂三维设计作品

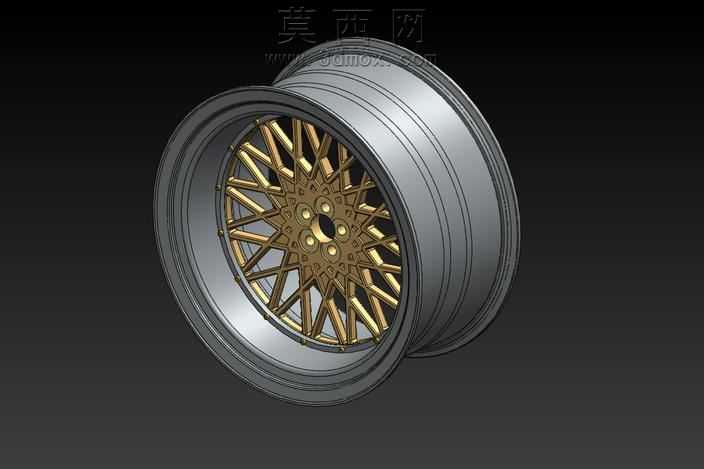

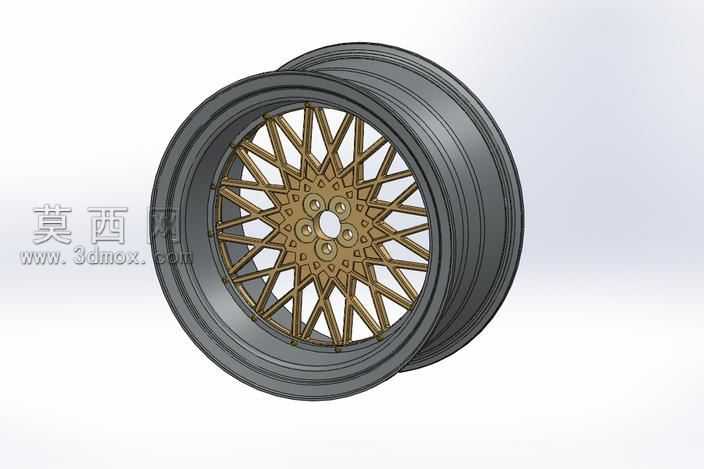

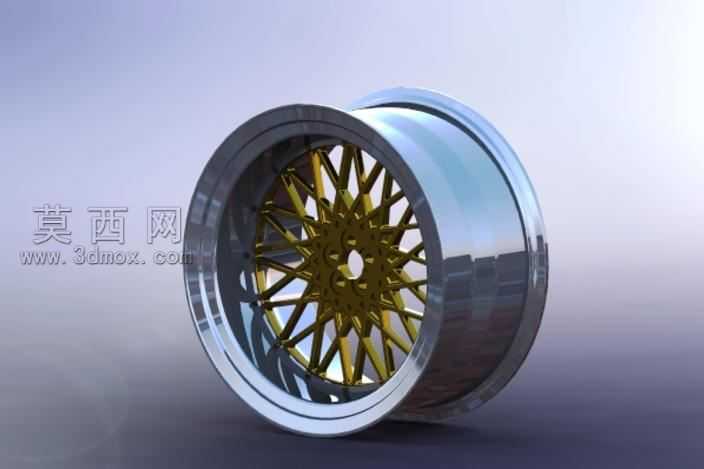

本作品为汽车改装款BBS风格轮毂的三维建模设计成果，建模阶段以经典多辐条网状轮毂的实物比例为参考基准，先绘制轮毂的中心定位基准面，确定轮毂安装孔位的分度圆直径、中心轴孔的配合尺寸，再通过旋转凸台命令生成轮辋的基础筒体结构，对轮辋的胎圈座、轮缘位置做符合轮胎装配标准的圆角与斜度处理，保证结构符合实际轮毂的装配逻辑。轮辐部分采用放射状多辐条设计，先绘制单根辐条的截面轮廓，通过拉伸、放样命令生成单根辐条的基础形态，再对辐条与中心盘、辐条与轮辋的衔接位置做平滑过渡处理，避免应力集中的尖锐结构，之后通过圆周阵列命令完成全部辐条的排布，还原BBS轮毂经典的密集网状视觉特征。材质与渲染阶段，为轮辋部分赋予抛光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟亮面电镀金属的高反光质感，还原抛光轮毂表面的镜面效果；为轮辐部分赋予金色金属漆材质，调整材质的金属度、清漆层参数，模拟金色烤漆搭配金属基底的细腻质感，区分轮辋与轮辐的视觉层次。渲染场景采用浅灰色渐变背景，布置三点式布光，主光源从侧上方打亮轮毂的主体曲面，辅助光源补充暗部细节避免死黑，背光源勾勒轮辋边缘的轮廓光，突出轮毂的立体结构与金属材质的反光特性。设计过程中兼顾了外观视觉效果与结构合理性，对轮毂的壁厚、辐条的受力截面做了符合常规轮毂设计规范的参数设置，虽然是创作者首次完成的SolidWorks建模作品，存在细节处理上的不足，但完整还原了经典改装轮毂的整体造型特征，清晰呈现了轮毂的轮辋、轮辐、中心安装盘各部分的结构关系，可作为汽车配件建模学习的参考案例，帮助建模初学者掌握旋转、阵列、放样等常用命令在回转类零件建模中的应用方法，理解金属材质参数调整、产品布光渲染的基础逻辑。
