钢管桁架式卡丁车空间车架结构

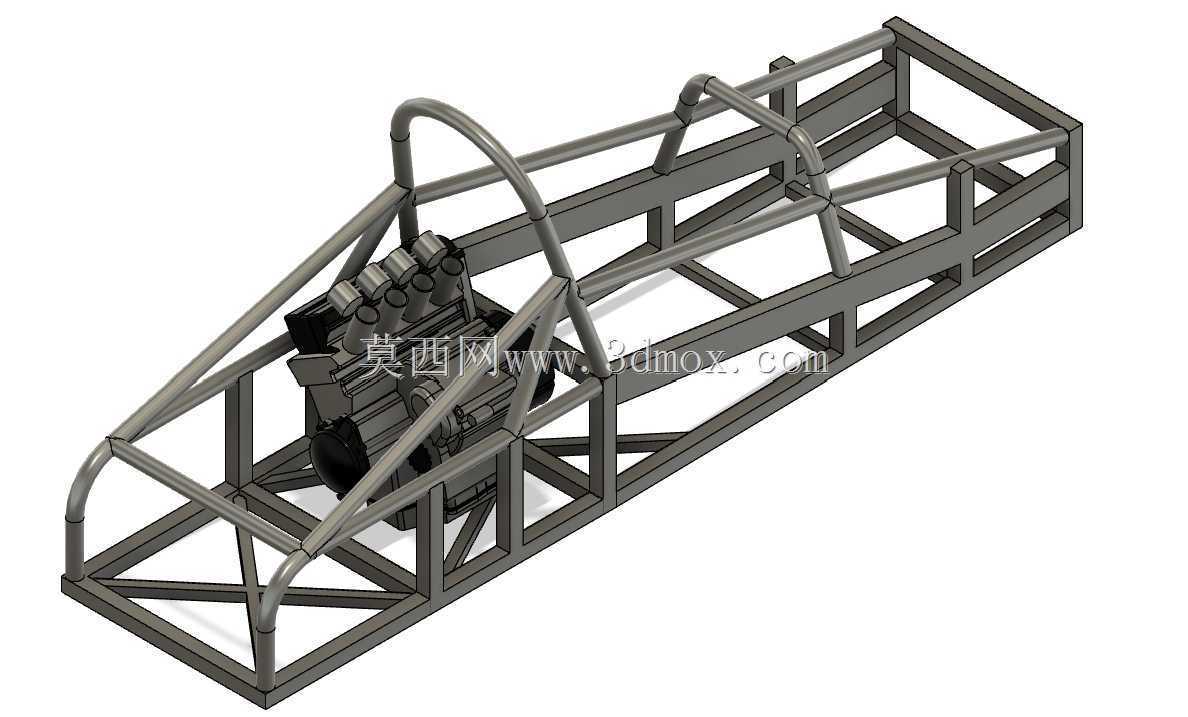

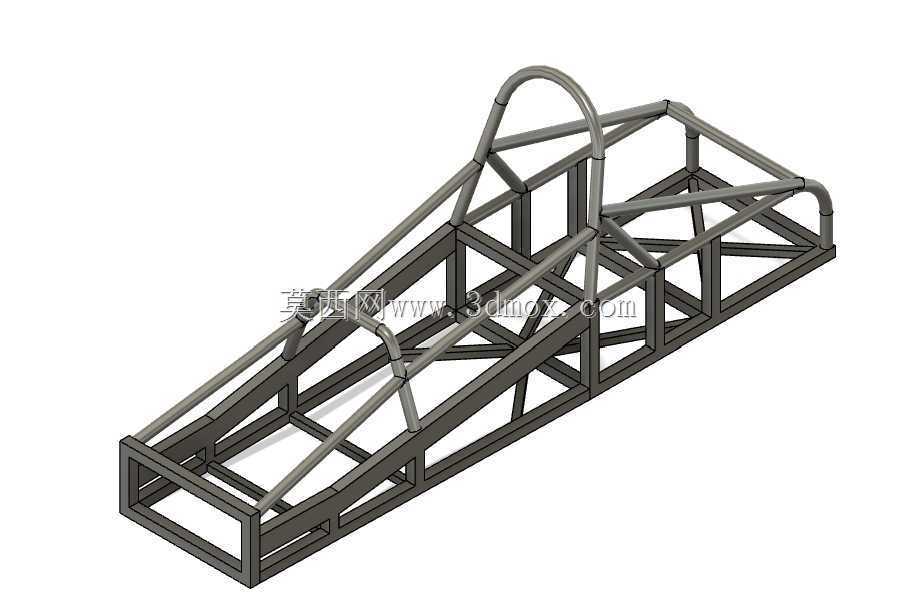

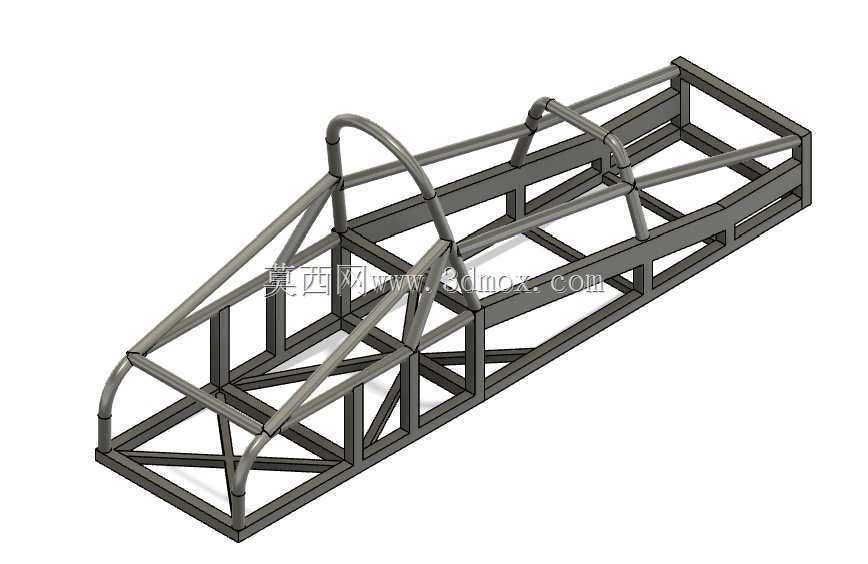

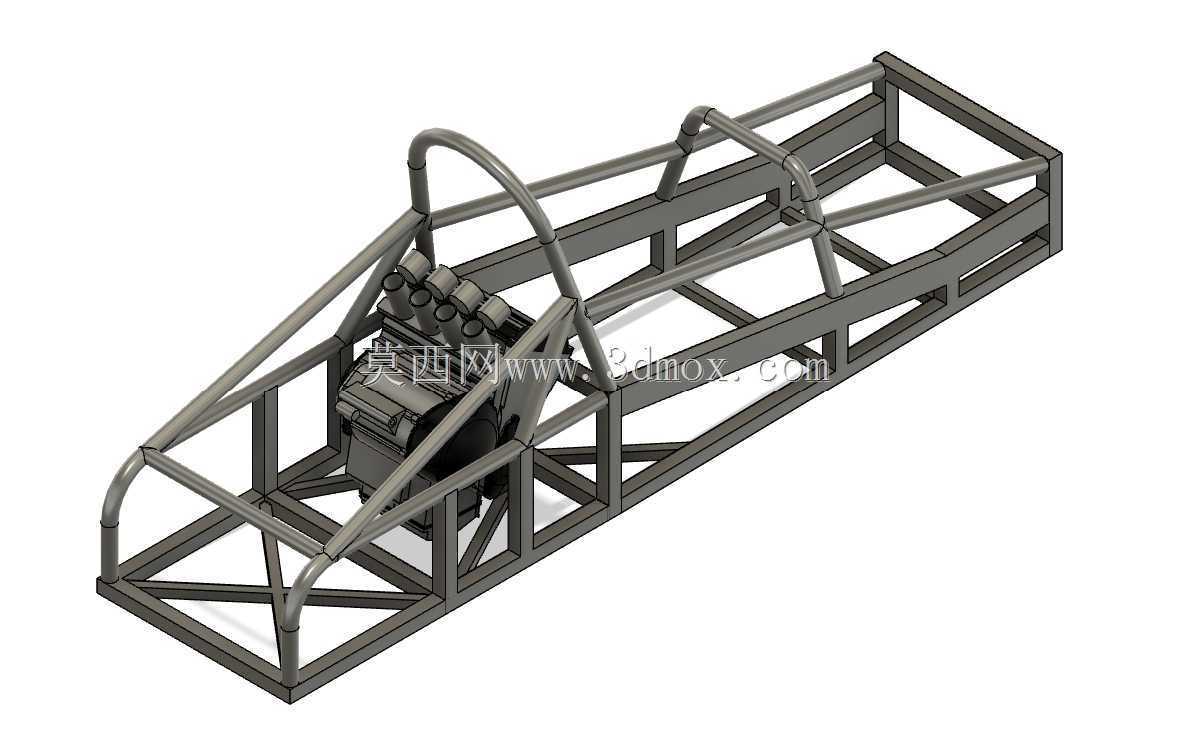

　　这套车架采用圆管焊接形成空间桁架结构，主要服务于小型越野赛车、场地卡丁车及自制轻量化车辆的底盘开发。整车承载逻辑并非依赖封闭钣金箱体，而是通过多根管材在三维空间内交叉传力，把发动机扭矩、悬架冲击、转向侧向力和碰撞载荷分散到连续管路上，因此在低自重条件下仍能获得较高的扭转刚度。前部区域预留出狭长的鼻锥和前悬架安装空间，管梁向车头逐渐收束，便于布置转向机、前摇臂、制动管路和前轮避让边界；中部为驾驶舱，底部两侧纵梁构成主要承载通道，横向斜撑反复交叉，可抑制座舱在颠簸路面上的菱形变形。后部框架围绕动力总成布置，既能够适配纵向轴驱形式的大排量发动机，也可通过调整横管位置和安装吊点适配横向链驱动力包。建模时需要重点控制管材中心线的相交关系，

　　弯管段与直段在节点处应保证贴合焊接，避免出现仅视觉相交而实际无法施焊的假连接。防滚环位于驾驶舱后方，顶部圆弧连续过渡到两侧立柱，并通过斜撑向后连接主承载梁，使翻滚时载荷能够绕过乘员头部区域向下传递。座舱宽度、侧边防撞管高度和脚踏区域开口都需要结合人体姿态、座椅安装面及方向盘位置校核；底部横梁不能侵占转向柱和踏板行程，后侧管梁则要为链轮、传动轴、排气和消声器留出热态间隙。悬架硬点是车架设计的关键边界，前后摇臂铰接点的同轴度、减震器支座角度和制动卡钳安装面都会直接影响轮距、前束和操控响应。工程推进中可先以中心线骨架确定轴距、轮距、离地间隙和发动机轮廓，再赋予统一管径与壁厚，随后对主环、前隔板、后动力舱节点进行局部加强。该结构适合小批量试制、赛道练习车和越野娱乐车开发，修改时应优先保留主传力路径，不宜随意删减斜撑或在高应力区大面积开孔。
