菲亚特朋多散热器顶部固定支架

　　这款支架面向小型乘用车冷却系统的顶部固定点位，核心作用是把散热器上端约束在车身或车架安装面上，限制散热器在车辆加减速、颠簸和振动工况下的位移与扭转。原车结构长期暴露在机舱热循环、泥水侵蚀和持续振动中，固定点容易出现松动；当塑料切口内预装螺母发生锈蚀并在螺栓拧紧过程中剥离塑料基体后，螺母会在槽内自由旋转，支架随即失去可靠夹紧能力，散热器上端出现旷量，进而引发管路拉扯、密封面受力异常和异响。

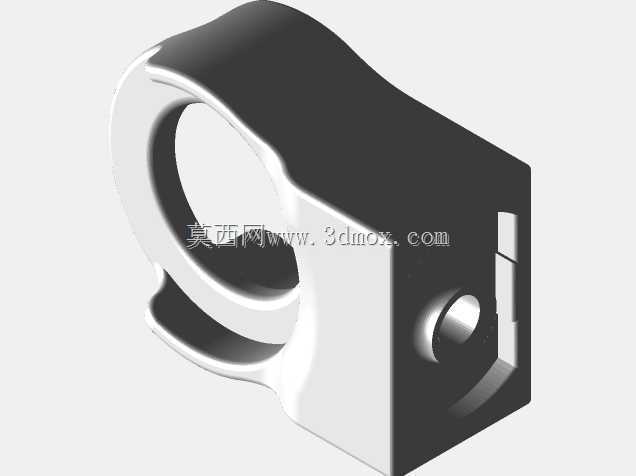

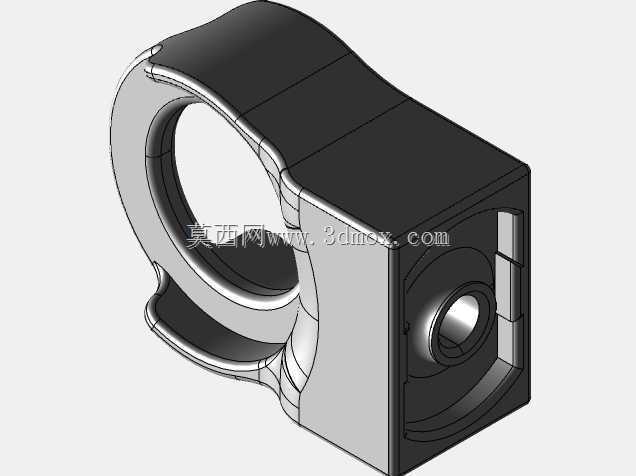

　　结构上采用半环抱与方块安装座结合的形态。一侧弧形开口用于贴合散热器侧部或对应圆柱边界，形成包覆式定位；另一侧为块状安装座，内部设置同轴安装孔，用于穿过紧固件并承接拧紧载荷。弧形段与方块座之间通过过渡曲面连接，既避免直角区域应力集中，也让载荷从螺栓孔向环抱面逐步扩散。支架下部延伸出限位唇边，可搭在散热器边缘，承担辅助托持和防转作用，减少单靠螺栓承受剪切的情况。

　　设计思路的关键在于取消原塑料槽内易失效的普通螺母，改为在安装座内植入M6黄铜螺纹嵌件。黄铜嵌件耐蚀性优于普通钢制螺母，螺纹承载面更稳定；嵌件与塑料或打印基体形成牢固结合后，拧紧螺栓时不会随螺栓转动，也不会从塑料槽中剥离。对于维修替换场景，这种方案把易损的螺纹连接从薄弱塑料结构中独立出来，使重复拆装后的螺纹寿命明显提升。建模时需要重点控制嵌件外径、压入或热熔安装余量、孔轴同轴度以及嵌件端面与安装面的平齐关系，避免装配后螺栓偏斜。

　　安装边界方面，M6螺纹轴线是整个支架的主定位基准，安装座端面需与散热器固定点保持平行；弧形包覆面的内径和开口角度要匹配散热器外缘，既不能过紧造成装配干涉，也不能过松导致定位失效。支架宽度、厚度和唇边高度决定了与周边管路、风扇罩及机舱钣金的间隙，三维布置时应核对螺栓装入空间、工具操作空间以及热膨胀后的安全距离。外形虽小，却同时承担定位、夹紧、防转和振动隔离界面功能，结构细节直接影响冷却模块在整车寿命周期内的固定可靠性。
