斯巴鲁Ascent制动控制保险丝安装座

　　这个结构件面向的是车辆内部电气改装场景，具体解决的是拖车电子制动控制器在驾驶舱内的固定与走线问题。原车保险丝盖板位于仪表台侧下方，平时仅起遮挡保险丝盒、维持内饰完整性的作用，而加装Tekonsha P3这类拖挂制动控制单元时，往往需要在驾驶员膝部附近找一个既顺手又不突兀的安装位置。直接把控制器粘在面板上或用支架吊在转向柱下方，既影响美观，也容易在颠簸中松动。该件的思路是把保险丝盖板本身做成承载基体，在盖板对应位置开出安装孔，让制动控制器直接嵌装或固定在盖板上，从而复用原车的安装点位与内饰轮廓。

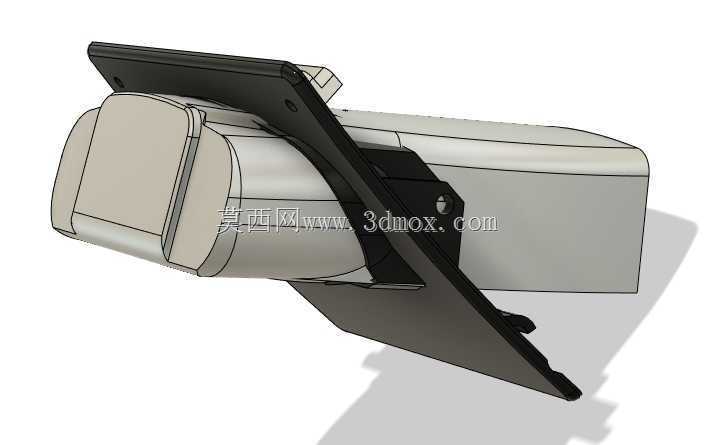

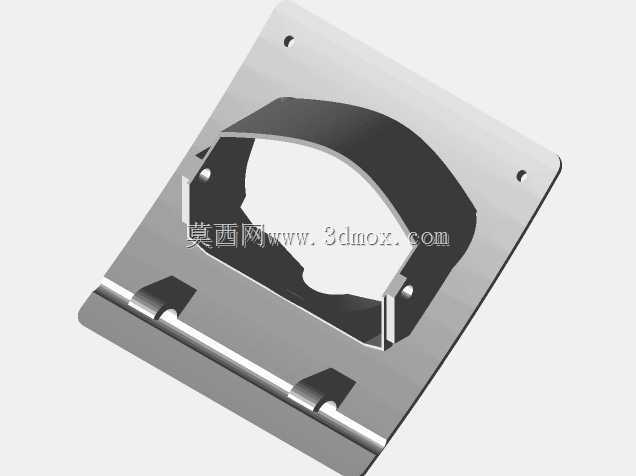

　　从外形上看，件体延续了原车盖板的曲面走向，主体是一块带弯折角度的安装板，边缘保留了与仪表台侧板贴合的翻边和卡扣让位结构。板面的倾斜角度经过考量，使控制器屏幕朝向驾驶员视线方向，调节旋钮与按键在手自然下垂或搭在方向盘下方时即可触及。安装孔位围绕P3控制器的背部固定螺柱布置，孔距与控制器壳体的安装耳对应，保证装配后控制器不与后方保险丝盒、线束插头发生干涉。

　　设计时需要重点核对的是安装边界：盖板背面到保险丝盒表面的净空有限，控制器背部插接的线束插头要预留插拔空间，不能让板件压到保险丝或继电器；板面外侧到驾驶员膝盖的距离也要留出膝部活动余量，避免上下车或踩踏踏板时磕碰。弯折板的加强靠边缘折边和局部凸台实现，控制器固定孔周围做了局部加厚，以承受长期按压按键带来的反复载荷。

　　从制造角度看，这类小批量定制件适合采用熔融沉积成型加工。选材上倾向PETG而非PLA，原因在于车辆夏季停放在阳光下时，仪表台附近温度可达到较高水平，PLA的热变形温度偏低，长期受热容易出现盖板下垂、孔位变形；PETG在耐热与韧性之间更平衡，抗冲击性也更好，能应对拆装时的卡扣受力。打印时板面应按受力方向合理摆放，固定孔区域保证层纹方向与螺钉压紧力匹配，必要时孔位设计成略小余量再攻丝或热熔铜套，以提高反复拆装的耐用度。装配流程上，先将控制器固定在盖板上、接好线束，再整体扣回原车保险丝盒位置，利用原车卡扣固定，做到无损替换，拆下即可恢复原厂状态。
