冠层钢支撑玻璃采光顶结构设计

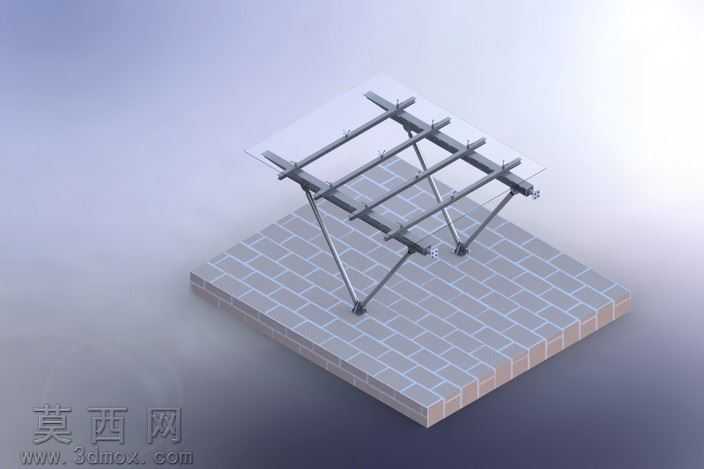

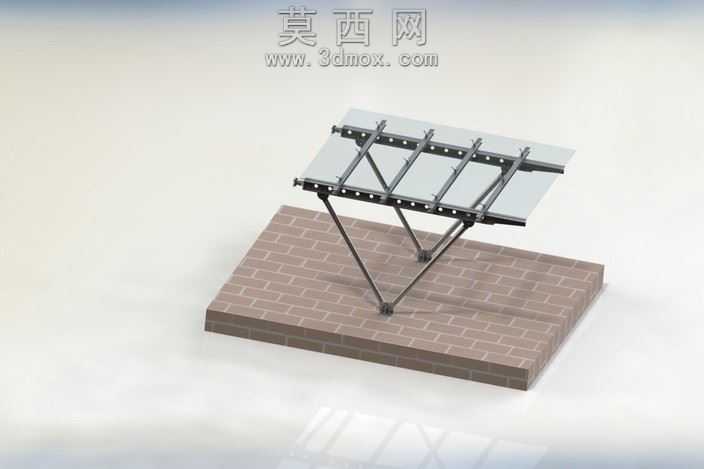

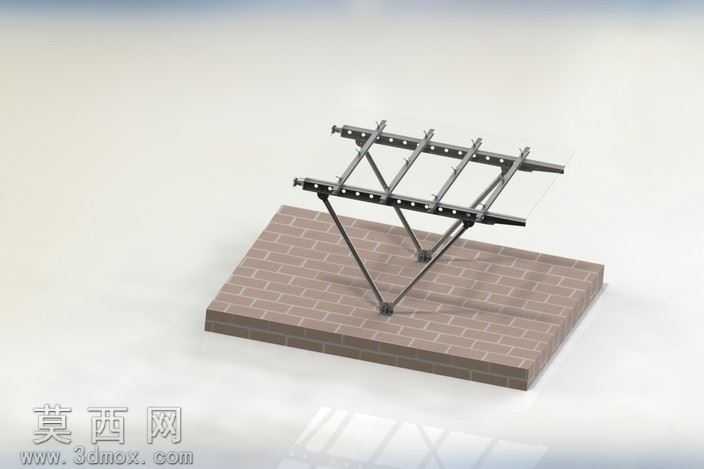

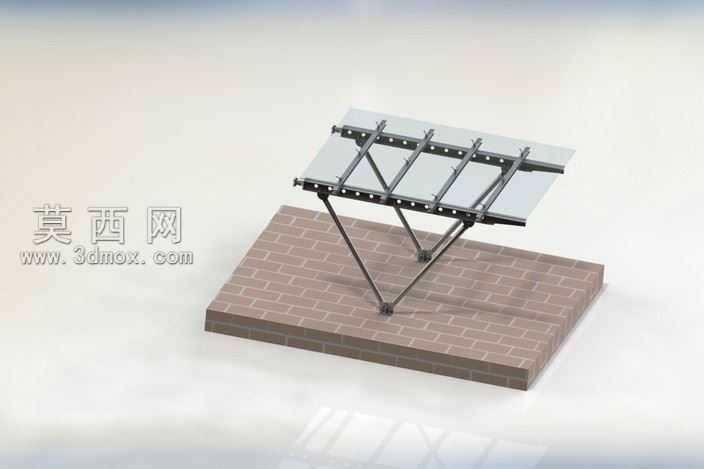

本作品为冠层钢支撑玻璃采光顶的三维建模设计，采用SolidWorks完成全参数化建模，整体结构还原真实屋面采光支撑系统的构造逻辑。建模过程中首先搭建底部基座，模拟砖砌屋面基层的承载基础，将基座设置为规整长方体并赋予砖纹材质，还原基层的铺装质感，为上部支撑结构提供稳定的安装基准。上部支撑体系采用斜向三角支撑结构，三根金属支腿从基座固定点向上收拢后延伸出横向承载框架，三角支撑的结构形式充分利用了三角形力学稳定性，可有效承载上部玻璃面板的自重及外部风载、雪载荷载，支腿与基座、支腿与横向框架的连接部位均做了节点细化，还原真实的螺栓固定连接结构，保证结构传力路径清晰合理。横向承载框架采用多道平行钢梁排布，钢梁之间设置横向连接杆件形成整体框架，钢梁上预留玻璃面板的安装卡位，可适配规格为1200x100x8、1100x100x8的支撑型材，搭配10毫米厚度的玻璃模板安装。材质渲染阶段，金属支撑构件赋予哑光银灰色金属材质，模拟镀锌钢材的表面质感，玻璃面板赋予半透明带轻微反射的玻璃材质，还原采光玻璃的透光特性，基座砖纹材质调整了砖块的色彩层次与勾缝细节，让整体渲染效果更贴近真实施工完成后的视觉效果。设计过程中充分考量了采光顶的倾斜角度，将玻璃面板设置为合理的倾斜坡度，既可以保证雨水自然滑落避免积水，也能优化光线入射角度提升室内采光效率，整体结构无冗余构件，在保证结构强度的前提下尽可能精简用料，兼顾结构安全性与施工便捷性，可作为小型屋面采光顶、雨棚类钢结构支撑的设计参考，模型中各部件均为可编辑参数化特征，可根据实际工程需求调整型材规格、支撑角度、面板尺寸等参数，适配不同的安装场景与荷载要求。
