适配标准墨盒的双冬款手动胶枪结构设计

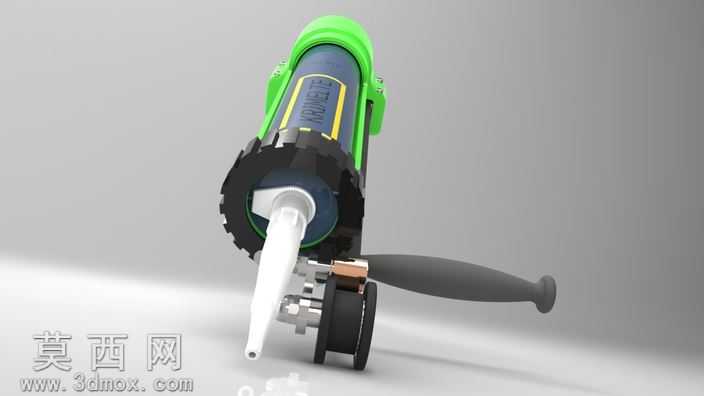

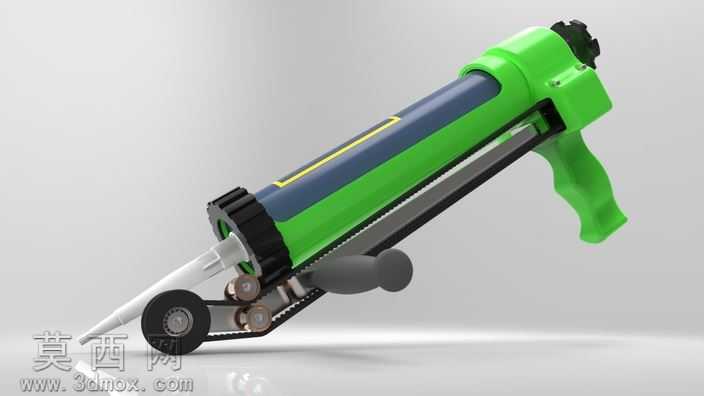

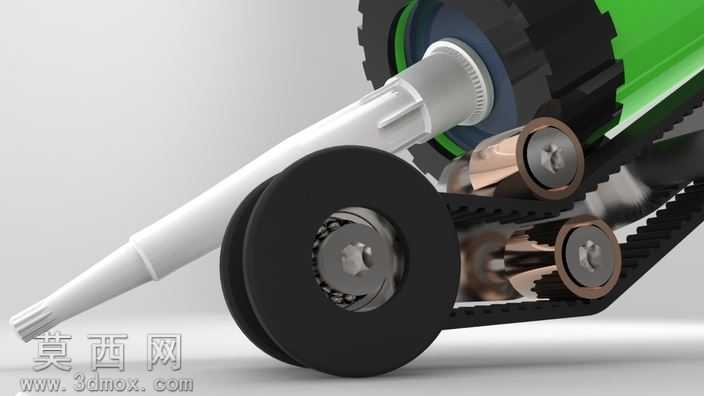

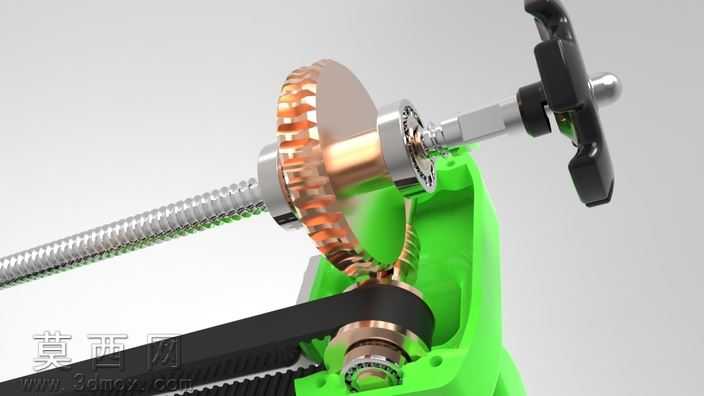

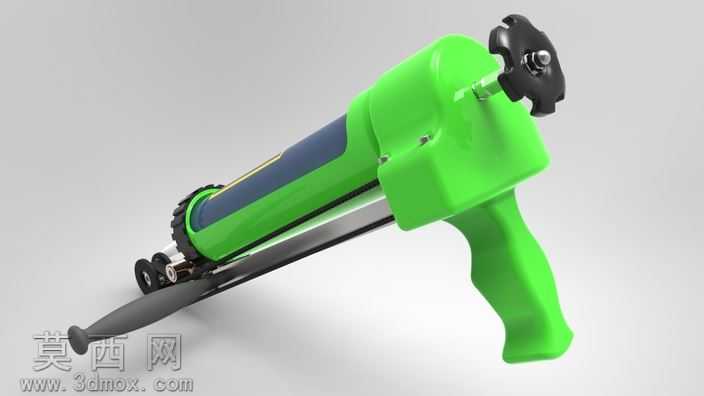

本作品为适配标准墨盒的手动胶枪三维设计方案，建模阶段采用SolidWorks完成全参数化零件建模与整机装配，对胶枪的握持手柄、储料套筒、推胶机构、出胶嘴、传动滚轮组等所有零部件均做了1:1等比例还原，建模过程中严格遵循通用五金工具的尺寸公差规范，对各活动配合部件预留了合理的装配间隙，确保虚拟装配状态下无干涉问题，可直接用于后续的工程图导出与实物打样验证。渲染阶段采用Keyshot完成材质与场景搭建，储料套筒外侧的握持包覆层采用哑光绿软胶材质，还原防滑软胶的细腻磨砂质感；套筒主体采用深灰硬质工程塑料材质，搭配亮黄色装饰条做视觉区分；金属传动杆、滚轮轴、蜗轮结构采用拉丝不锈钢材质，还原金属部件的冷冽光泽与细微拉丝纹理；出胶嘴采用白色硬质PP塑料材质，手柄处的调节旋钮采用深灰哑光塑料材质，整体打光采用柔和的影棚布光，既清晰呈现各部件的结构轮廓，也通过材质质感的区分强化不同部件的功能属性。结构设计上，本作品核心亮点为通用适配性设计，无需对标准墨盒做任何修改即可直接装入使用，出胶端设置与橡胶轮同平面的喷嘴结构，原始喷嘴可直接替换为弯曲喷嘴，适配不同角度的打胶作业场景；传动部分采用蜗轮配合皮带传动的工作机制，前侧橡胶轮的轴表面加工有防滑纹路，带动同轴活动蜗轮实现动力传递，活塞杆与蜗轮冠做螺纹锁紧配合，可随蜗轮转动平稳向前推进，在墨盒内部建立均匀稳定的推胶压力；活塞杆端部设置塑料旋钮作为压力调节结构，在装入墨盒后可通过旋钮调节初始位置，完成胶枪的开盖与预紧操作，握持式枪柄采用人体工学弧度设计，操作时仅需单手握持按压即可完成水平方向的可控出胶，操作门槛低，打胶力度可控。设计思路围绕通用化、易用性展开，优先解决普通胶枪对耗材适配性差的痛点，通过标准化的储料腔尺寸兼容市售常规密封胶墨盒，同时通过皮带蜗轮传动结构优化推胶的平顺性，避免传统齿杆传动的卡顿、出胶不均问题，因创作时间限制，本次设计暂未添加皮带传动部分的保护护罩结构，后续迭代可补充该防护结构，进一步提升使用安全性与整机外观完整度。
