四缸发动机排气歧管弯管总成

　　这套排气歧管总成面向直列四缸自然吸气或小排量增压发动机的排气侧开发，核心任务是把四个气缸燃烧后排出的高温废气分别引导、汇流后送入下游三元催化器与排气前段。歧管在整机布置中紧贴缸盖排气面，工作区间长期承受六百至九百摄氏度的废气冲刷，管壁还要应对冷热交替带来的热胀冷缩与热疲劳，因此流道走向、壁厚分配与安装刚性都需要在建模阶段反复推敲。

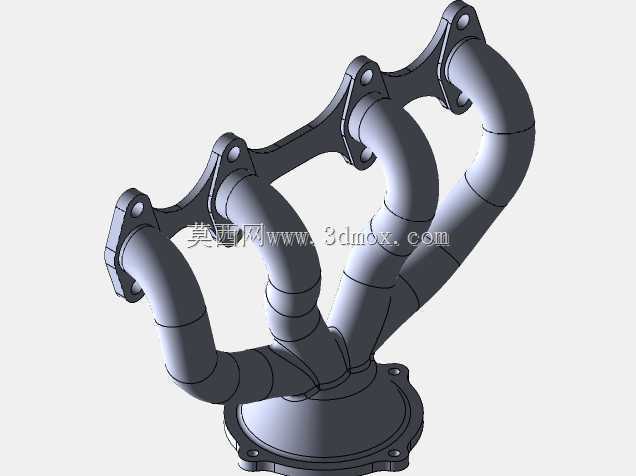

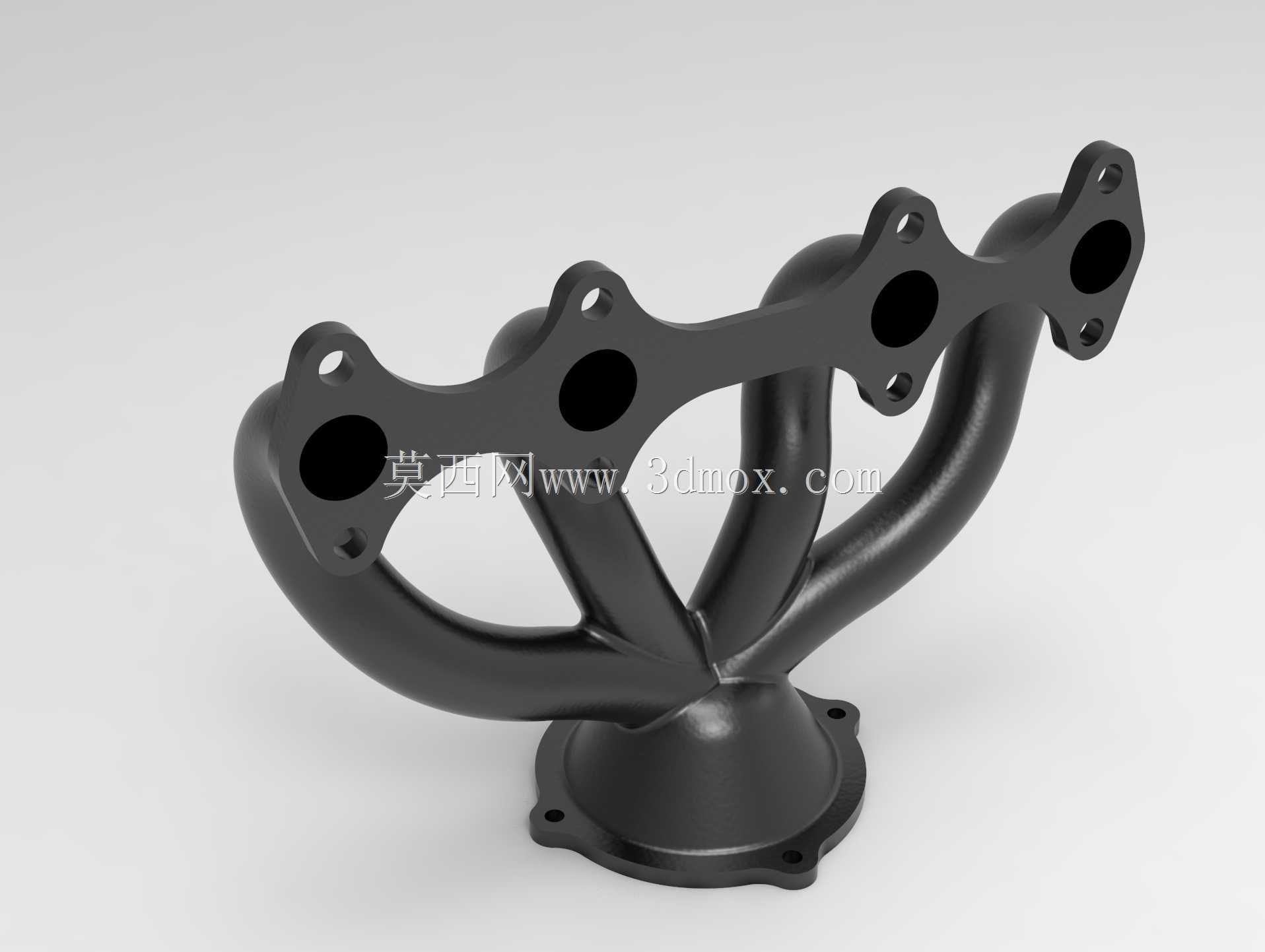

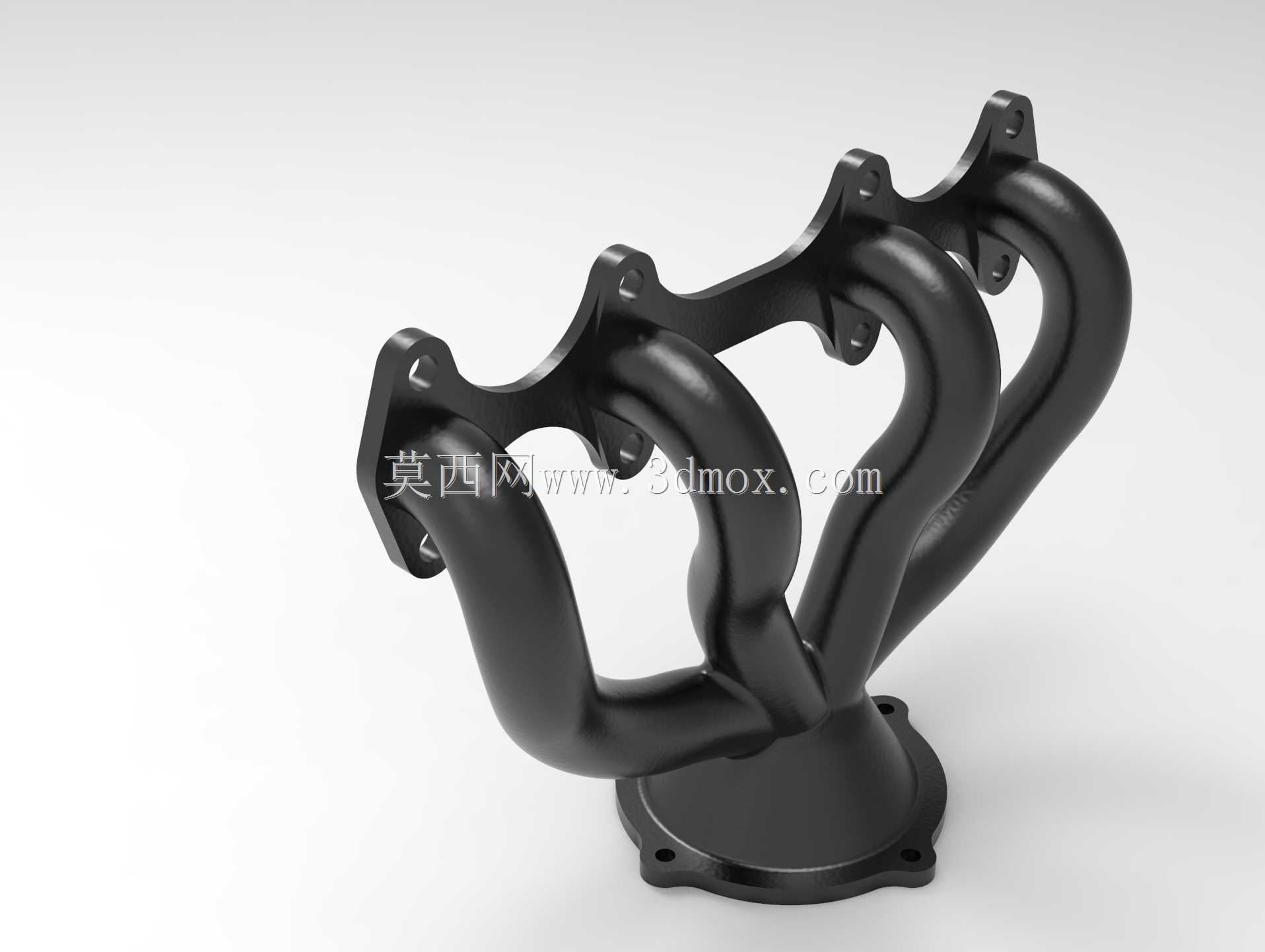

　　从结构上看，模型由四支独立弯管、一块四孔进气法兰和一块单出口汇流法兰组成。进气法兰直接贴合缸盖排气端面，四个通孔的孔距、孔径必须与缸盖排气道口严格对应，法兰面上预留的螺栓过孔用于穿装固定，背面的定位凸台则保证装配时歧管不发生错位。四支弯管从法兰接口出发，按照各缸点火顺序与脉冲间隔设计了差异化的弯曲半径和管长，目的在于让相邻气缸排出的废气脉冲尽量错开，减少排气干涉，利用扫气效应提升气缸充气效率。弯管在中段逐步收拢，最终汇入底部的单出口法兰，该法兰对接催化器或涡轮入口，其端面平面度和螺栓孔位直接影响密封可靠性。

　　建模时弯管部分采用扫掠与放样结合的思路：先以各缸排气道口中心为起点绘制三维中心曲线，曲线走向需避让缸体上的启动机、机油滤、线束支架等周边部件，保证最小装配间隙；再沿路径赋予等壁厚或局部加厚的圆管截面，弯管交汇处做圆滑过渡，避免截面突变造成的局部涡流和应力集中。法兰与弯管之间增加了过渡圆角，既缓解焊接或铸造时的应力集中，也降低了热变形在焊缝处撕开的风险。安装边界方面，进气法兰轮廓需落在缸盖排气面的密封带范围内，出口法兰朝向要预留催化器拆装空间，整体外轮廓不能与发动机罩、防火墙或转向管路发生干涉。

　　在实际选型与改型中，这类歧管还要兼顾成本与工艺：铸铁件壁厚偏大、蓄热强但成本低，不锈钢焊接管重量轻、响应快，弯管壁厚通常取两到三毫米。模型把法兰孔位、流道中心线和出口朝向都参数化表达后，调整缸心距或出口方位时只需驱动骨架曲线即可快速重生，便于在不同排量平台间衍生。设计校核阶段还需关注热态下歧管沿长度方向的伸长量，必要时在支架或法兰连接处预留滑移或柔性补偿，防止热应力把螺栓拉松或把缸盖法兰拉变形。整体而言，这套数模完整还原了排气歧管从缸盖接口到汇流出口的几何关系，可直接用于流道分析、热变形评估、焊接工装设计以及整机布置干涉检查。
