彩色多股绞合线缆三维造型设计作品

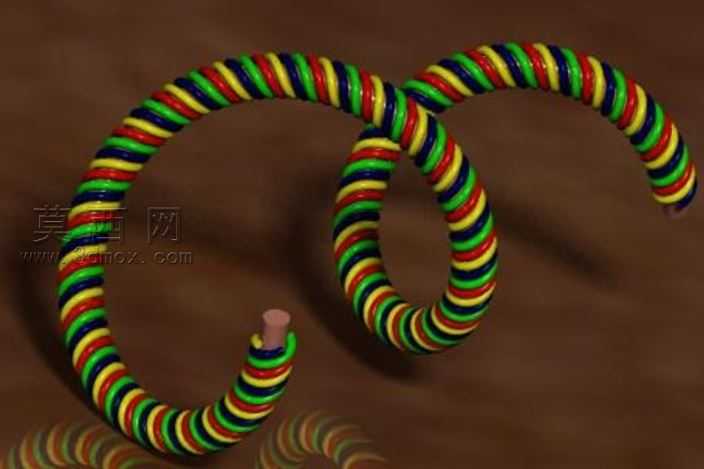

本作品为彩色多股绞合线缆的三维造型设计，建模阶段采用参数化设计逻辑完成整体结构搭建，首先通过草绘绘制绞合线的中心引导路径，针对双环交叠的特殊走线形态，精准调整路径的曲率半径与空间走向，确保两段环形线缆交叠位置的空间关系自然合理，无穿模错位问题。单股线体的建模采用扫描特征完成，以圆形截面沿螺旋路径扫描生成单根线芯，再通过阵列特征将多根不同色彩的线芯沿中心轴线环形排布，同时为每根线芯添加沿轴向的扭转参数，模拟真实绞线生产过程中多股线芯绞绕成型的结构特征，还原绞合线每一股线体连续螺旋缠绕的真实形态。材质与渲染阶段，为每一股线芯分别赋予高饱和度的红、黄、绿、蓝、黑等不同色彩的橡胶材质，调整材质的粗糙度参数模拟线缆外皮的哑光磨砂质感，同时添加轻微的反射属性让线体表面呈现柔和的环境反光，避免材质过于塑料化；场景搭建选用深棕色哑光背景板，设置三点布光方案，主光从侧上方打亮线缆主体，突出绞合结构的螺旋纹理层次，辅光弱化暗部死黑区域，轮廓光勾勒线缆边缘提升立体感，渲染输出时开启全局光照与环境光遮蔽，让线体之间的缝隙处呈现自然的阴影，强化多股绞合的结构层次感。设计过程中重点把控绞合节距参数，确保每一段线体的绞合密度均匀一致，交叠位置的线体避让关系处理精准，两端的截断端面做了平整化处理，其中一端露出内部的线芯端头，还原真实线缆截断后的端面形态。整体造型既还原了绞合线缆的工业结构特征，又通过多彩配色提升了视觉表现力，可用于线缆结构教学演示、产品展示素材等场景，建模过程中全参数化的设计逻辑也支持后续快速调整绞合节距、线芯数量、整体路径形态等参数，适配不同规格的绞合线造型需求。
