地埋式污水处理检查井三维结构设计

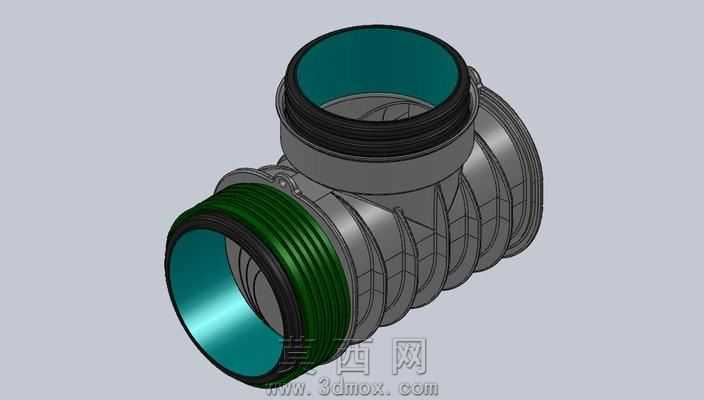

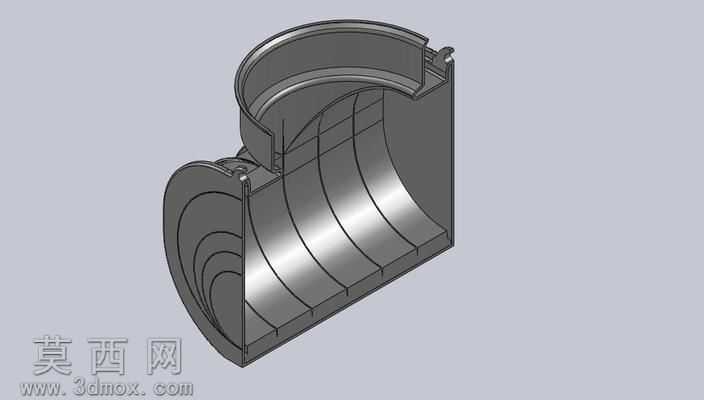

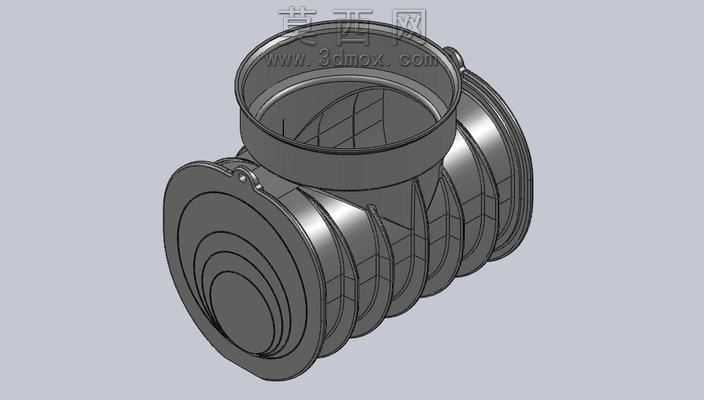

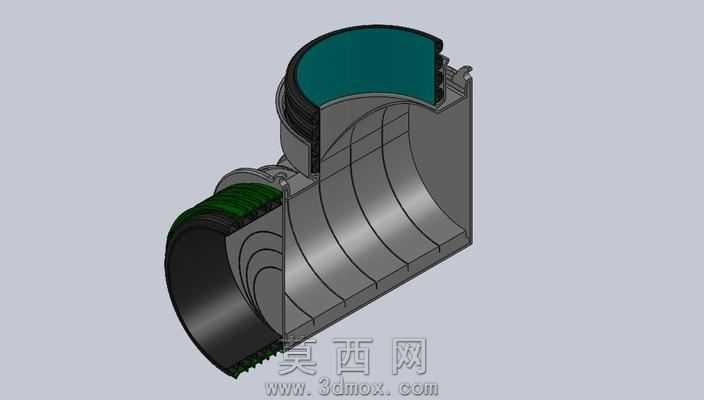

本模型采用SolidWorks进行全参数化三维建模，整体围绕地埋式污水处理系统的检查井核心功能展开结构设计，建模过程中严格遵循市政排污构件的实际尺寸比例，对井体的多通接口、加强筋结构、密封衔接位都做了精细化的特征还原。首先从井体主体的回转特征建模入手，通过拉伸、旋转、抽壳等基础特征构建出井体的中空腔体结构，腔体内部预留了污水导流、截流的结构空间，顶部的圆形检修口做了加厚翻边处理，匹配实际场景中井盖安装的密封与承重需求。井体侧面的三个连接接口采用同轴度约束的凸台拉伸特征制作，接口处设计了多层环形密封卡槽与波纹加强结构，既能够保证与上下游排污管道衔接时的密封性，也能通过环形加强筋提升接口处的结构强度，抵御地埋环境下的土壤挤压与沉降应力。模型的外观渲染采用哑光工程塑料材质模拟实际产品的高密度聚乙烯材质质感，对表面的加强筋棱线、接口卡槽、吊装挂耳都做了圆角过渡处理，避免建模过程中出现尖锐应力集中特征，完全符合注塑类排污构件的生产工艺要求。设计过程中充分考虑检查井的实际使用场景，井体外部的纵向与环形加强筋采用阵列特征快速生成，筋条的厚度、间距都经过结构合理性校验，既能够减少材料用量降低生产成本，又能保证井体埋入地下后承受侧向土压、路面传导荷载的结构强度；接口处的密封槽尺寸匹配常规排污管道的橡胶密封圈规格，能够实现快速承插安装，无需额外的混凝土浇筑固定，适配装配式排污管网的施工需求。模型整体结构无冗余特征，所有配合面都做了公差预留的参数化设置，可直接调整参数适配不同管径、不同埋深的项目需求，内部腔体的导流曲面做了顺滑过渡处理，能够避免污水滞留、杂物卡堵的问题，完全匹配污水处理系统中检查井的截流、检修、导流核心功能。
