赛车防滑脚钉注塑成型模具结构

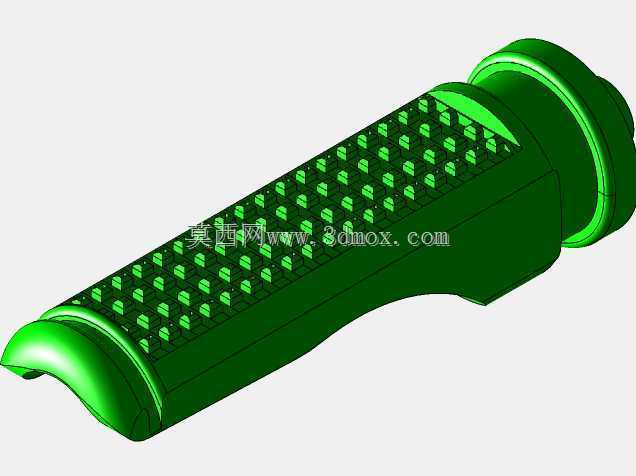

　　这套三维结构围绕赛车脚踏部位的防滑脚钉展开，重点呈现的是带密集防滑纹理塑件对应的注塑成型模具方案。脚钉本体安装在赛车脚踏杆或骑行操控区域，骑手在加速、制动、过弯倾斜时，鞋底需要与脚踏保持稳定摩擦，表面连续分布的小凸钉能够增加咬合边界，减少湿滑、泥沙附着或鞋底偏摆造成的滑脱。模型中绿色主体对应成型后的脚钉外观，也可理解为模具型腔侧所反映的产品成型面：长条形握持段布满规则阵列的小凸起，两端设置环形限位与过渡包边，端部还保留与脚踏杆配合的弧形贴合面。

　　从实际用途看，该零件并不承担整车主承载，却直接关系骑行操控的可靠性。脚踏区域长期受到鞋底冲击、泥水冲刷和反复摩擦，因此塑件外形不能只追求纹理视觉效果，还要兼顾脱模可行性、凸钉填充完整性以及后期装配稳定性。设计时先按脚踏杆的安装轴线确定长筒主体，再在外侧建立防滑区域。密集凸钉采用近似矩阵排布，并随曲面法向调整方向，使每一处凸起都能在注塑阶段获得较均衡的填充路径。端部环形结构用于轴向限位，底部弧形面则贴合圆杆外轮廓，避免装配后出现转动或局部悬空。

　　模具思路上，这类带大量细小凸台的外观件对分型和排气较敏感。凸钉区域若直接采用深筋式成型，末端容易困气、缺胶或产生顶白，因此型腔侧需要保证圆角过渡和加工可达性，分型面尽量沿零件最大轮廓布置。长筒外形带有弯曲和收边，侧向倒扣不能强制脱模时，应通过滑块或抽芯机构处理端部与内孔配合关系；外表面的防滑钉可在型腔一侧整体加工，阵列间距既要满足鞋底抓附，也要控制刀具最小直径和电极损耗。冷却回路应贴近主成型面，沿长条方向均衡布置，减少厚壁环边与细密纹理区之间的收缩差。

　　安装边界方面，脚钉整体呈细长套状，中心配合区需与脚踏杆件保持同轴，端部凸缘决定轴向定位尺寸，弧形底面控制与杆件的接触面积。外形长度、包覆角度和凸钉高度需要共同校核：包覆过小会降低固定稳定性，包覆过大则增加装配难度；凸钉过高容易在碰撞后弯折，过低又无法形成有效摩擦。三维建模时将产品曲面、分型线、抽芯方向和安装基准同步表达，能够提前检查纹理区与开模方向的夹角，避免后期试模中出现拉伤、填充不足或装配干涉。
