带减速箱体的异步电动机三维结构设计

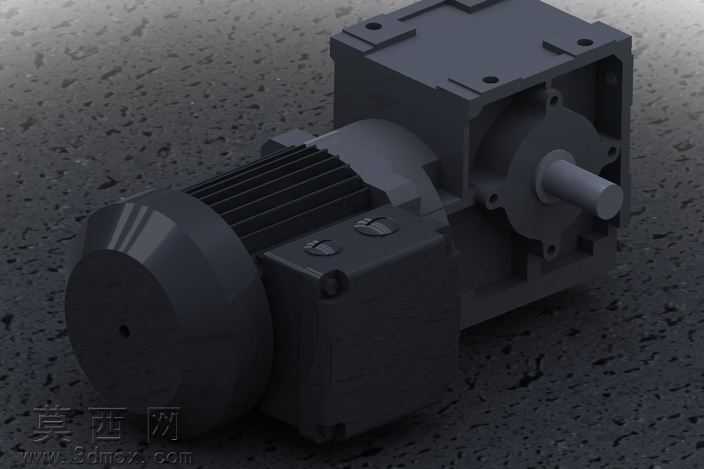

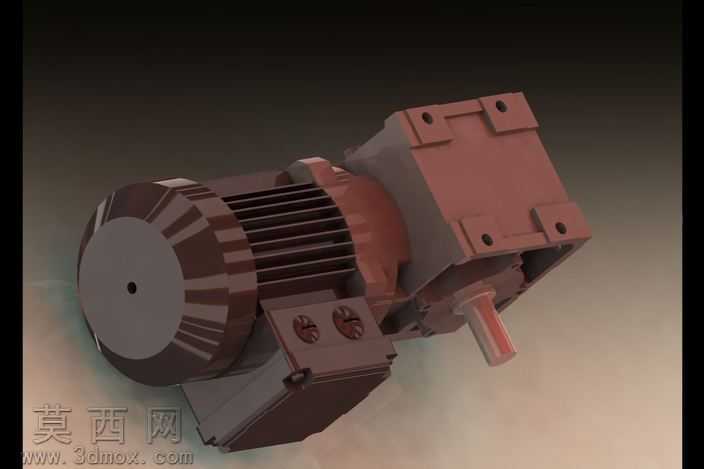

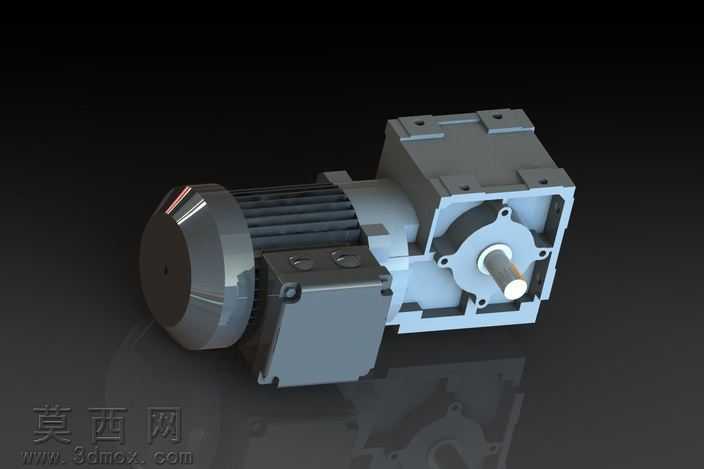

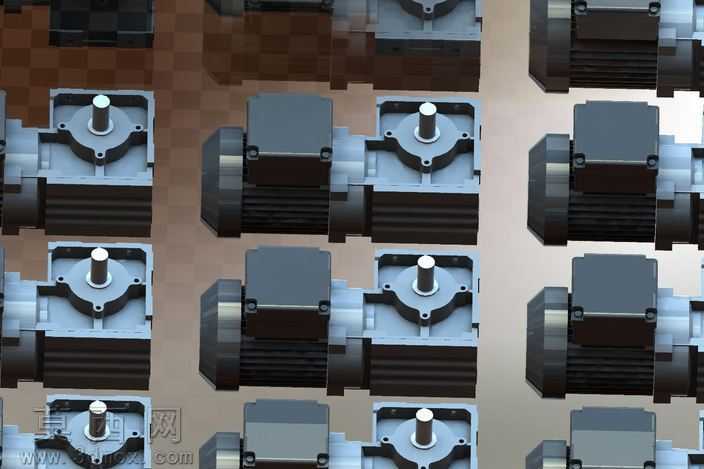

本作品为集成减速传动结构的异步电动机三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与工业产品实际生产逻辑开展。建模初期先梳理异步电动机搭配减速箱体的整体结构逻辑，将整机拆分为电机主体、减速箱体、输出轴、接线组件、安装基座五大核心模块，按照从内到外、从核心部件到附属结构的顺序逐步搭建。电机主体部分精准还原了异步电机的端盖、散热筋、后端罩壳等结构，散热筋的排布、弧度与尺寸均参考工业常用同功率异步电机参数设置，保证结构合理性；减速箱体部分采用分体式建模思路，分别搭建箱壳、内部传动腔、安装定位孔、输出轴轴承位等结构，所有安装孔位、配合面的公差预留均符合机械装配要求，可直接用于后续装配干涉检查与工程图导出。材质渲染阶段针对不同部件匹配对应工业材质：电机外壳与减速箱体采用哑光铸铁材质，调整粗糙度与金属反光参数还原铸件的厚重质感；输出轴采用光亮合金钢材质，突出机加工表面的金属光泽；后端罩壳采用半哑光工程塑料材质，接线盒部位做细微的磨砂质感处理，不同部件的材质区分清晰，渲染后整体视觉效果贴近真实工业产品外观。结构设计上充分考虑实际使用需求，电机与减速箱的连接法兰做了加厚处理，安装基座预留了标准规格的固定螺栓孔，输出轴伸出端做了轴肩与键槽结构，还原真实电机的动力输出连接方式；箱体侧面设置了油位观察与注油孔位的细节结构，进一步提升模型的真实度与实用性。整体建模过程严格控制曲面质量，所有倒角、圆角均按照机械加工工艺要求设置，无破面、重叠面等建模问题，各部件之间的配合关系清晰，既可以用于产品展示、教学演示，也可作为自动化设备选型、机械结构设计的参考素材，完整呈现了异步减速电机的结构组成与工业设计特点。
