螺旋槽螺丝锥切削刀具三维建模作品

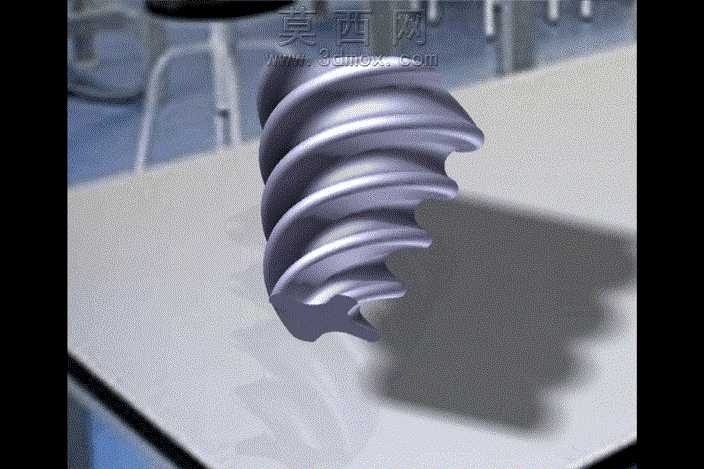

本次螺丝锥三维建模围绕机加工内螺纹切削刀具的实际功能需求展开，首先基于丝锥的切削原理确定整体结构参数，建模初期先绘制刀具的中心回转基准轴线，以此为基础搭建锥头导入段、切削工作段、夹持柄部的三段式基础轮廓。螺旋排屑槽的建模是本次设计的核心环节，通过螺旋扫描特征生成连续顺滑的螺旋曲面，精准控制螺旋升角与槽型弧度，保证排屑槽既能够顺畅导出切削过程中产生的金属切屑，又能为切削刃提供足够的支撑强度，避免切削受力时出现崩刃问题。切削刃部分通过螺旋槽与刀具外圆柱面的相交切除生成，逐一校准每个刃口的前角、后角参数，还原实际丝锥切削刃的锋利度与结构强度，确保模型结构符合真实刀具的切削力学要求。材质渲染阶段，针对高速钢刀具的金属特性调整材质参数，为模型赋予带细微磨砂质感的银灰色金属材质，添加真实的环境反射效果，模拟车间加工场景下刀具表面的金属光泽与细微使用痕迹，同时通过光影渲染突出螺旋槽的曲面弧度与切削刃的棱线结构，让模型的结构细节更加清晰直观。建模过程中对丝锥端部的导向锥段做了细化处理，还原导向部分的锥度收缩结构，保证模型能够完整体现螺丝锥攻入工件时的导向定位功能，柄部结构也按照标准装夹尺寸做了规整处理，还原真实刀具的装夹适配特征。整体建模过程严格遵循机械加工刀具的设计规范，所有结构尺寸均参考通用机用丝锥的行业标准设定，既保证了模型外观的写实度，也完整还原了螺丝锥各部分的功能结构，可用于刀具结构教学、加工工艺演示等相关场景。
