汽车悬架控制臂轻量化机械结构

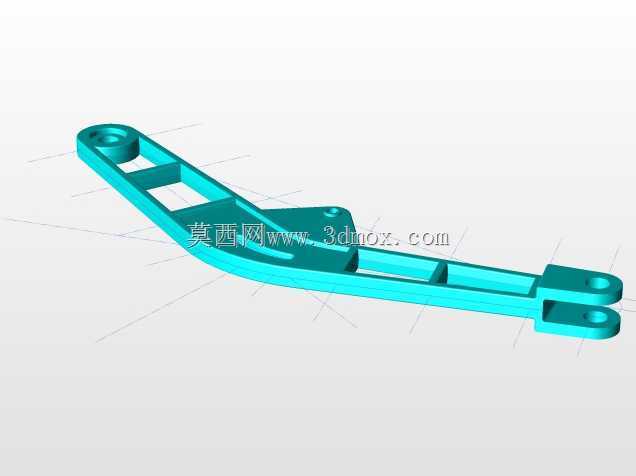

　　该零件属于汽车底盘悬架系统中的控制臂类构件，整体呈长条形弯折布局，两端设置同轴度要求较高的铰接孔位，用于在车轮与副车架或车身之间传递纵向、横向载荷，并约束车轮在跳动过程中的运动轨迹。结构中部采用大面积镂空筋板形式，在保证抗弯、抗扭截面模量的前提下去除低应力区域材料，使构件在整备质量控制、燃油经济性以及新能源车型续航表现方面更具优势。

　　从实际装车场景看，这类摆臂常见于麦弗逊悬架、双叉臂悬架或多连杆后悬架，一端通过橡胶衬套与车身连接，另一端通过球头销或衬套与转向节相连。车辆经过颠簸路面时，控制臂既要承受制动、加速引起的纵向冲击，又要平衡过弯时的侧向力，因此铰接孔周边、弯折过渡区以及筋条交汇处均进行了局部加厚和圆角处理，以降低应力集中风险。建模时需要重点核对球头安装面、衬套压装孔、减震器或稳定杆连接点之间的空间位置，任何孔距、角度偏差都会直接改变车轮外倾、前束和主销定位参数。

　　外形设计上，构件沿长度方向形成轻微空间扭转，并非简单平面钣金件。上表面布置连续加强筋，侧边保留封闭或半封闭梁式轮廓，使载荷能够从端部铰接点顺畅传递至中部安装座。端部双耳结构为衬套压装和螺栓锁紧提供了双侧支撑，中部凸起平台可集成球头、支架或传感器安装面。镂空窗口并非单纯减重，其边界走向与主应力传递路径相配合，窗口边缘保留足够腹板宽度，避免在交变载荷下产生疲劳裂纹。

　　安装边界方面，三维设计需同步校核悬架上下跳动、转向极限行程和制动点头工况，保证控制臂与减震器、驱动轴、制动管路、车身底板之间保留安全间隙。铰接孔内径、端面厚度和配合长度应与衬套外径、螺栓规格匹配；弯折段高度受底盘布置空间限制，不能与地面通过性目标冲突。工程建模中应保留拔模斜度、铸造圆角和机加工余量信息，使数模能够直接服务于毛坯成型、夹具定位、衬套压装和后续强度校核，而不是仅停留在外观展示层面。
