UltimaRS20赛道超跑整车结构

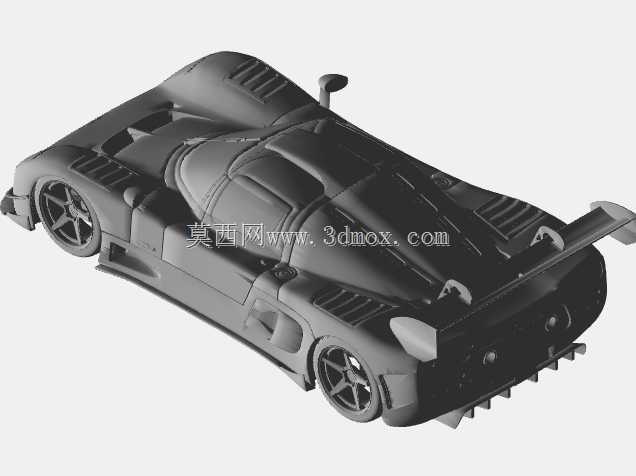

　　该作品呈现的是一台面向赛道日、轻量化改装与小批量跑车开发场景的高性能双门跑车。整车以低矮楔形车身为核心，前唇、侧裙、后扩散器和高位尾翼共同构成空气动力学套件，可在高速行驶时增加前轴下压力、稳定车尾气流，并减少底盘下方紊流。对于结构设计人员而言，这类车型的建模重点不只是外观曲面，还包括轮拱包络、悬架行程、驾驶舱边界、动力舱布置以及外覆件与车架之间的装配关系。

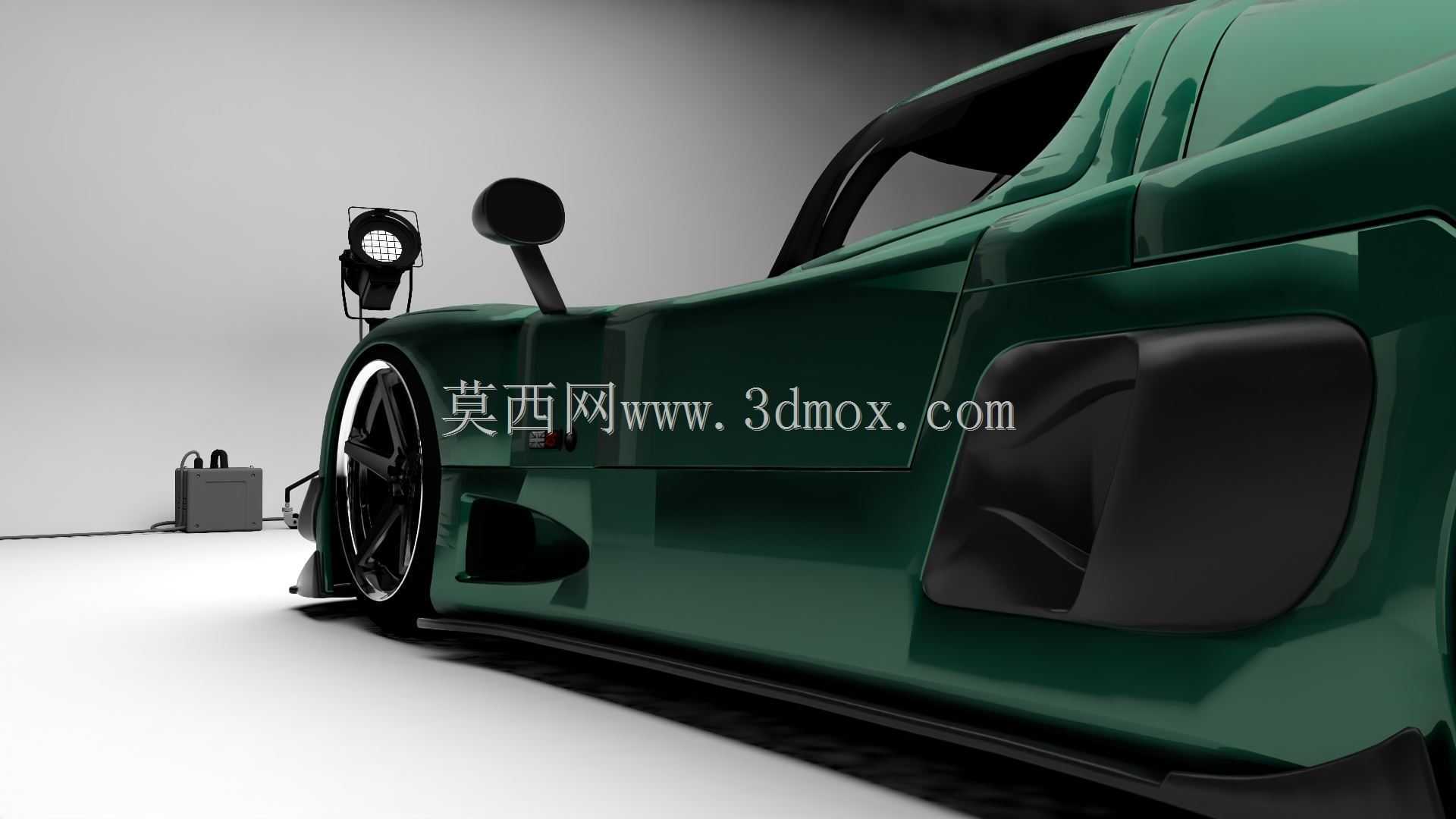

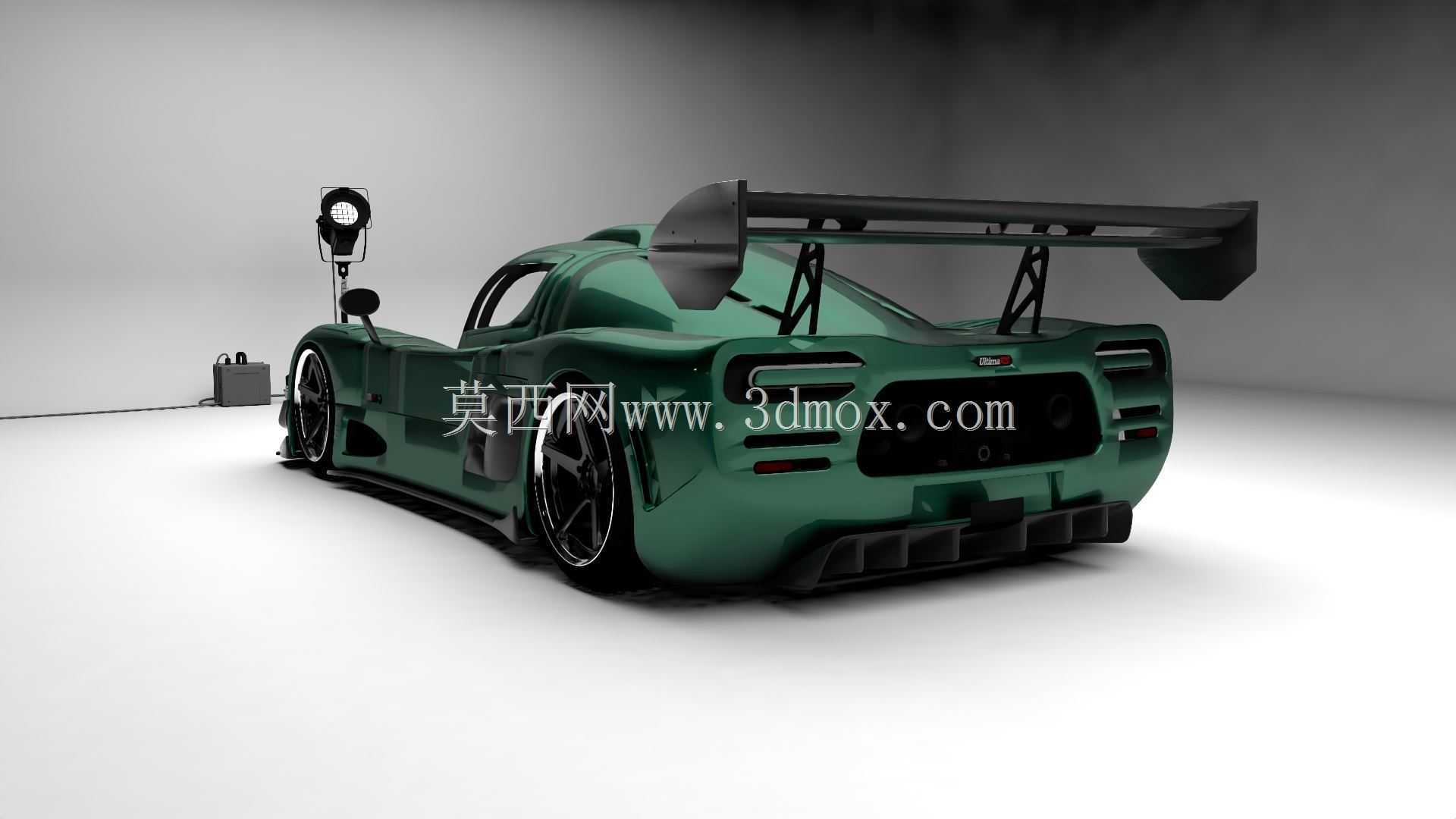

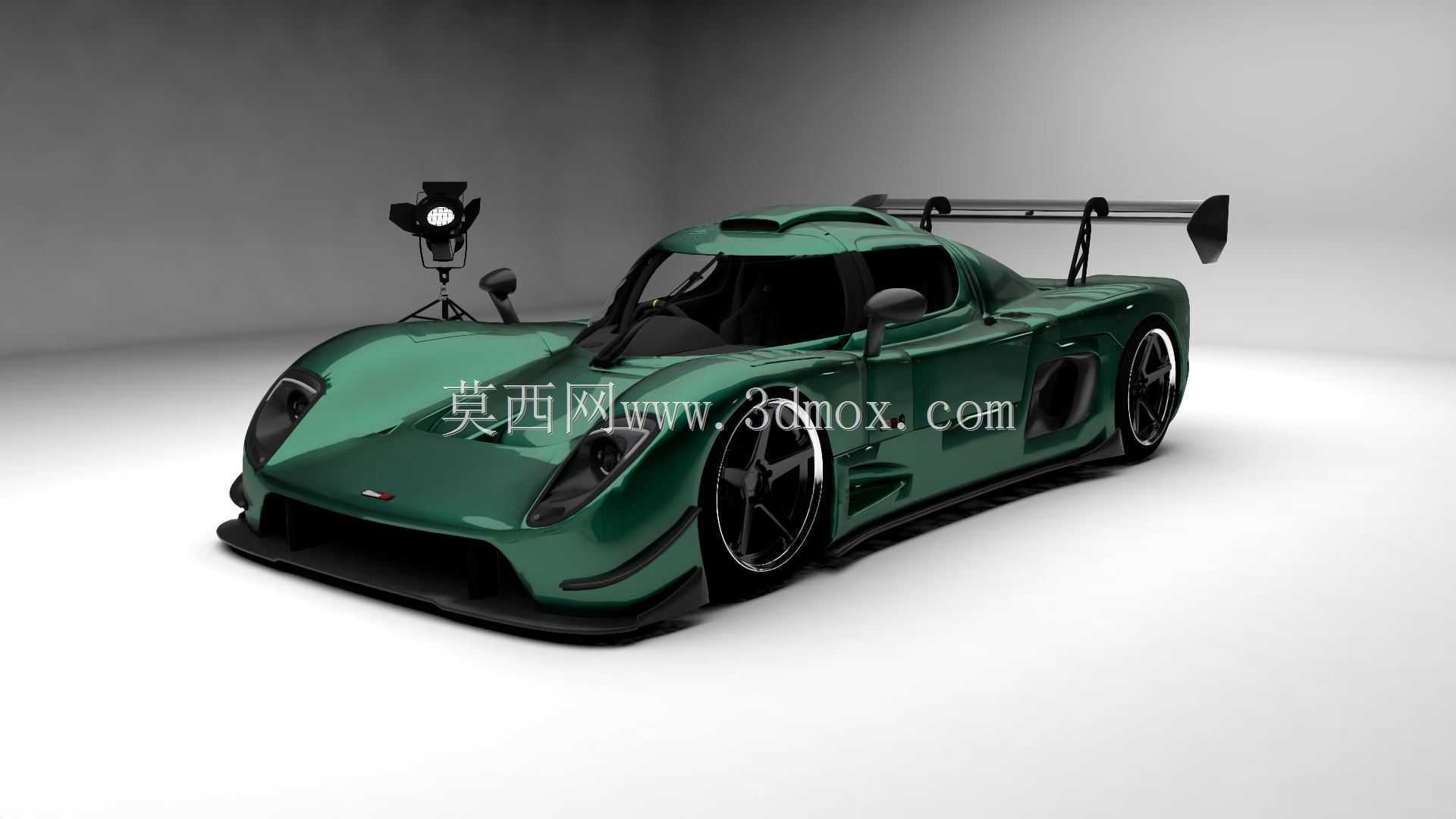

　　车身比例具有明显中置或后置高性能跑车特征：车头短而低，前舱盖向前下方收束，大灯嵌入翼子板两侧；驾驶舱靠前，A柱倾斜角度较大，有利于降低风阻并改善前方视野；后轮区域宽厚，侧进气口与后部散热通道为制动、动力和冷却系统预留气流路径。大尺寸尾翼通过独立支架连接车尾，支架位置需要兼顾刚度、拆装空间和尾翼角度调节范围，避免在高速载荷下出现明显振动。

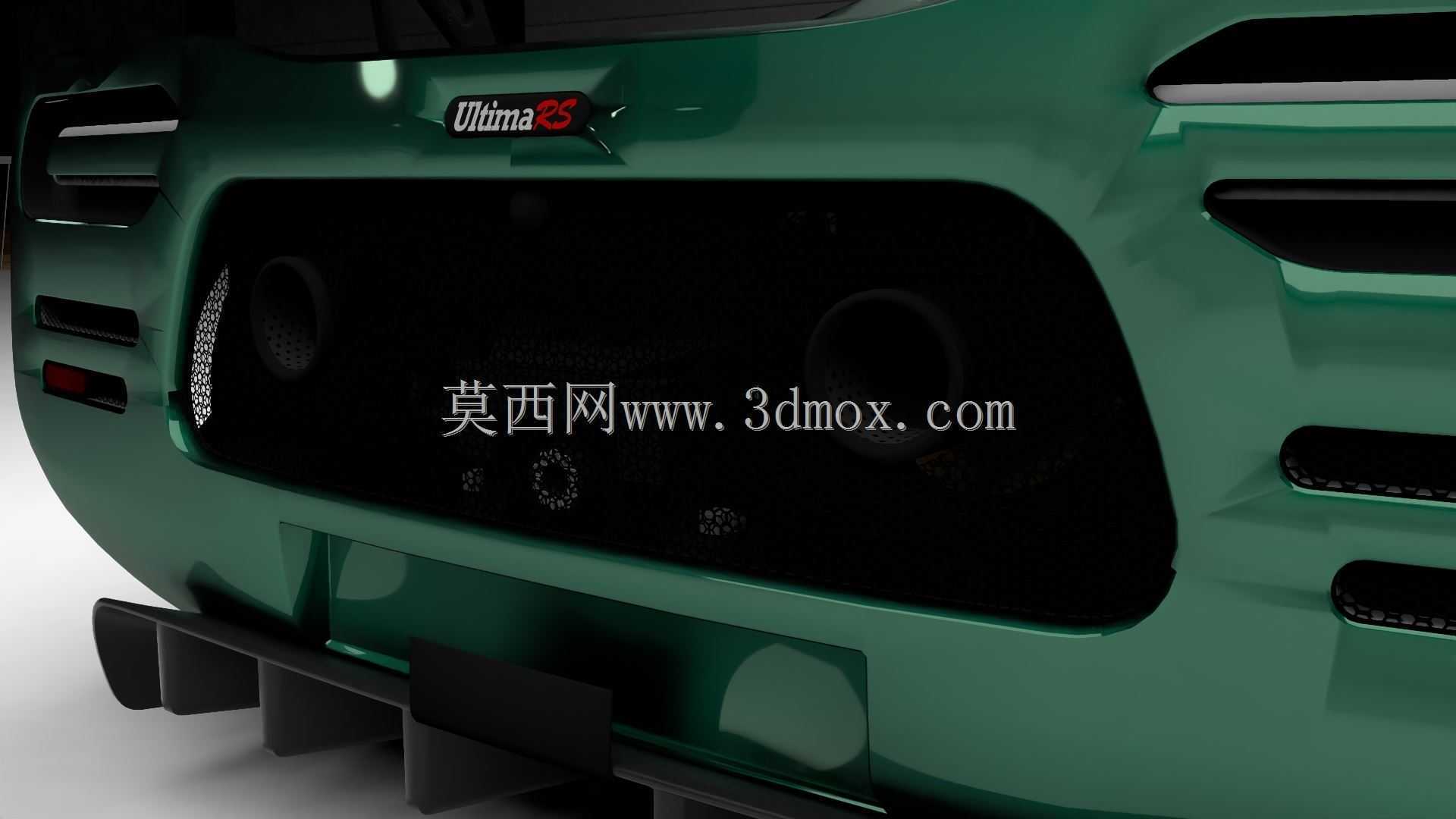

　　在实际用途上，该类三维数据可用于赛车外观方案评审、改装件开发、展车视觉验证、游戏与仿真资产制作，也可作为底盘总布置讨论的参考。前保险杠下方的分流器需要与拖车钩、前制动冷却导管和底盘护板协调；侧裙不能过低到影响常规坡道进出，同时要与前轮扰流和后轮抽气区域形成连续气流；后扩散器的鳍片方向、离地间隙和排气出口位置会直接影响车尾负压区。

　　车轮与轮拱边界是建模时必须重点检查的部分。宽胎、大直径轮辋和负外倾设定使轮胎在转向、压缩和侧倾工况下更容易接近翼子板，因此需要保留足够的跳动间隙。制动盘、卡钳与轮辐之间的空间也应纳入检查，避免轮毂造型与制动系统发生干涉。后视镜虽尺寸较小，但安装座、车门曲面和视野角度需要同步考虑，不能只作为孤立装饰件处理。

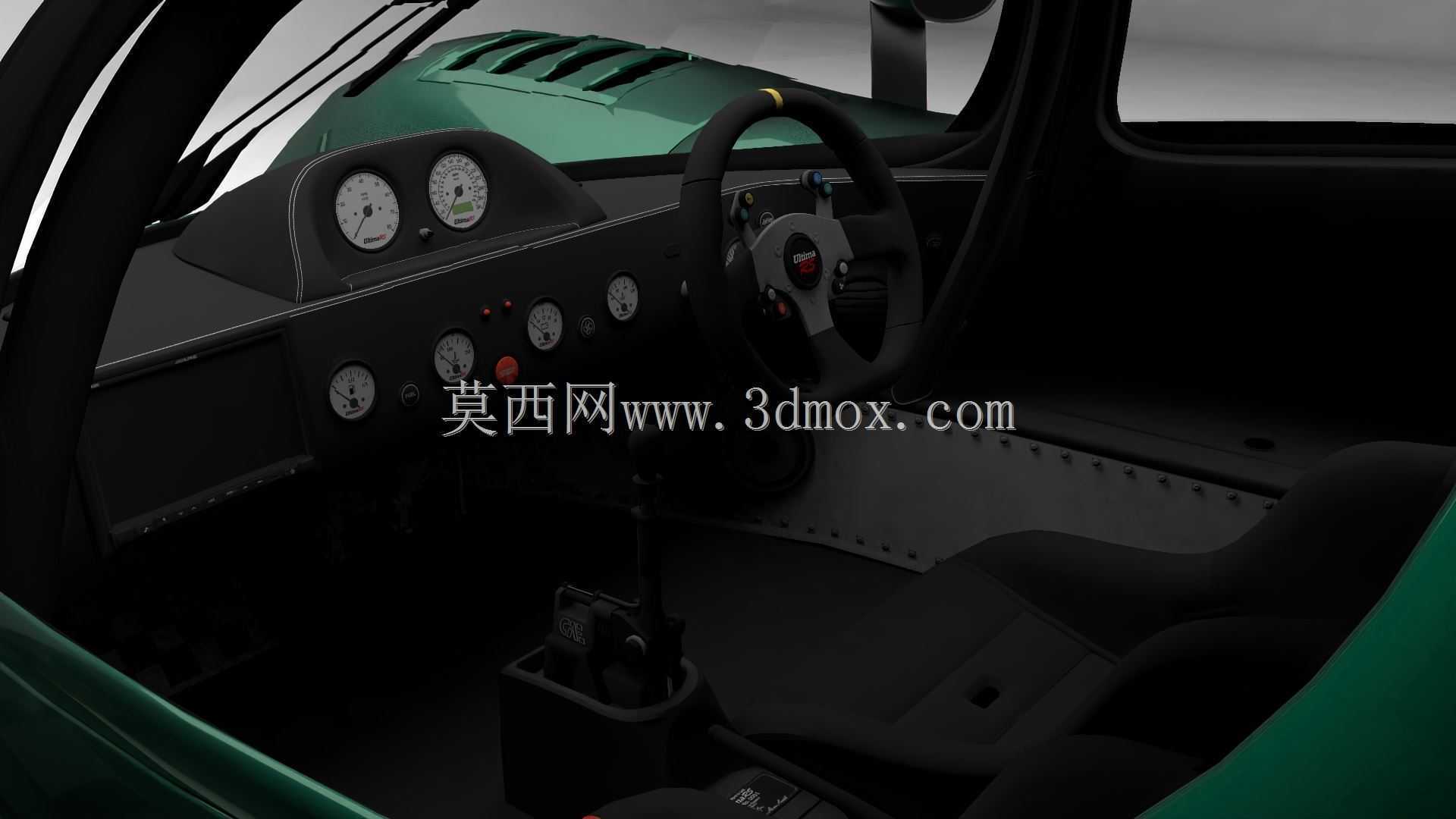

　　座舱区域围绕单体式车架或管式车架的防护思路展开，双座布局、低矮车顶和宽门槛决定了乘员进出路径与防滚架空间。座椅、方向盘、仪表台和换挡机构的位置应与踏板组、转向柱及安全带锚点保持一致。车顶进气口、后侧窗和后部机盖开口不仅承担造型作用，还关系到机舱散热、乘员舱通风以及维修时的接近性。

　　从安装边界看，前后悬长度较短，有利于提升转向响应和整车姿态控制；底盘最低点集中在前唇、侧裙和扩散器区域，运输、举升和进站维护时需要明确支撑点。发动机盖、车门、前备箱盖等外覆件若采用分体结构，应在数模中体现分缝、铰链开启轨迹和紧固件位置。后尾翼支架、后保险杠与车架连接区则需要预留加强板或安装梁，保证空气动力载荷能够传递到主承载结构。

　　整体曲面建模强调连续反射和分片可制造性。翼子板外张、车顶弧线、侧窗轮廓和后侧进气口之间需要保持光顺过渡；宽大的后侧围既要容纳轮胎和悬架，也要为冷却管路、线束和燃油系统留出内部通道。通过该模型，设计人员可以较完整地核对跑车从外观空气动力套件到底盘边界、轮包空间、座舱布置和附件安装的协同关系。
