重载越野车辆装甲轮胎轮辋总成

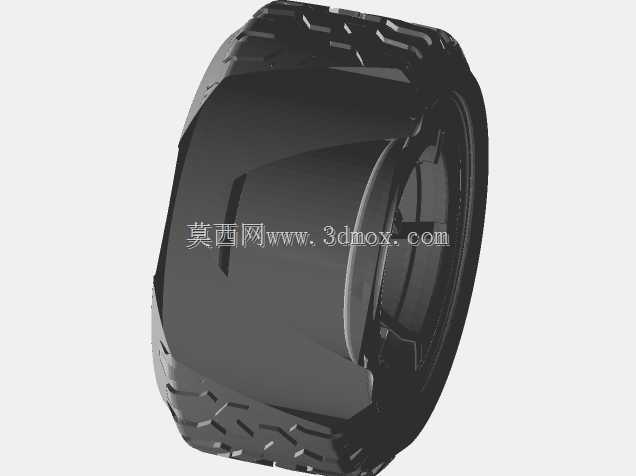

　　该行走部件总成面向非铺装路面、矿区转运、应急工程及重型越野车辆的底盘配套场景，核心作用是在高载荷、碎石冲击、泥泞打滑和尖锐物穿刺风险较高的环境中，承担车身重量传递、地面附着、冲击缓冲和轮端动力输出。轮胎部分采用深块状越野花纹，胎肩轮廓厚实，花纹块之间保留较大排泥空间，能够在松软地面增加咬合面积，在硬碎石路面又可通过块状边缘提升抓附能力。轮辋采用多片式重型结构思路，外侧可见分段压圈与紧固连接点，便于在野外条件下完成轮胎拆装、压圈更换和局部维护；相比整体式轻型轮辋，这种结构更适合大断面轮胎和高胎压波动工况。

　　建模时需要重点处理胎体与轮辋的配合边界：轮胎内轮廓应与轮辋胎圈座、锁圈槽和法兰支撑面保持连续贴合，避免装配干涉；轮辋中心的安装孔、螺栓分布圆和轮毂接合面决定了它能否直接匹配车桥端法兰。外形上，轮胎外径、断面宽度和轮辋偏距会直接影响整车转向空间、板簧或独立悬架跳动间隙以及制动盘周边避让，因此在底盘布置阶段应把轮胎最大外扩轮廓、满载压缩半径和转向极限位置一起校核。

　　轮辋内部的辐板造型并非单纯外观件，它承担制动散热、泥沙排出和轮端刚度传递的作用。开孔位置需要兼顾辐板强度与气流通道，靠近螺栓座的区域应保留足够金属截面，以承受起步、制动和侧向冲击带来的交变载荷。胎面花纹的深浅、块体倒角和侧壁加强筋，可在三维阶段用于评估接地印痕、外观比例及与翼子板、挡泥板、踏步结构的间隙。对于装甲防护或特种作业车辆，轮辋外侧还可预留附加防护板、中央充放气接口或防滑链安装空间。

　　整体结构在装配关系上可拆分为外胎、轮辋筒体、外侧压圈、锁止件、辐板和轮毂连接面等层级，便于工程人员进行干涉检查、维护工序推演和改装方案验证。设计时不应只关注单体造型，而要把轮胎弹跳、转向角、车桥载荷、制动热区和地面通过性放在同一底盘坐标系中判断，这样才能让该轮组在重型车辆实际运行中兼顾承载可靠性、拆装便利性和复杂路面适应能力。
