海拉微型车用雾灯支架总成简化结构

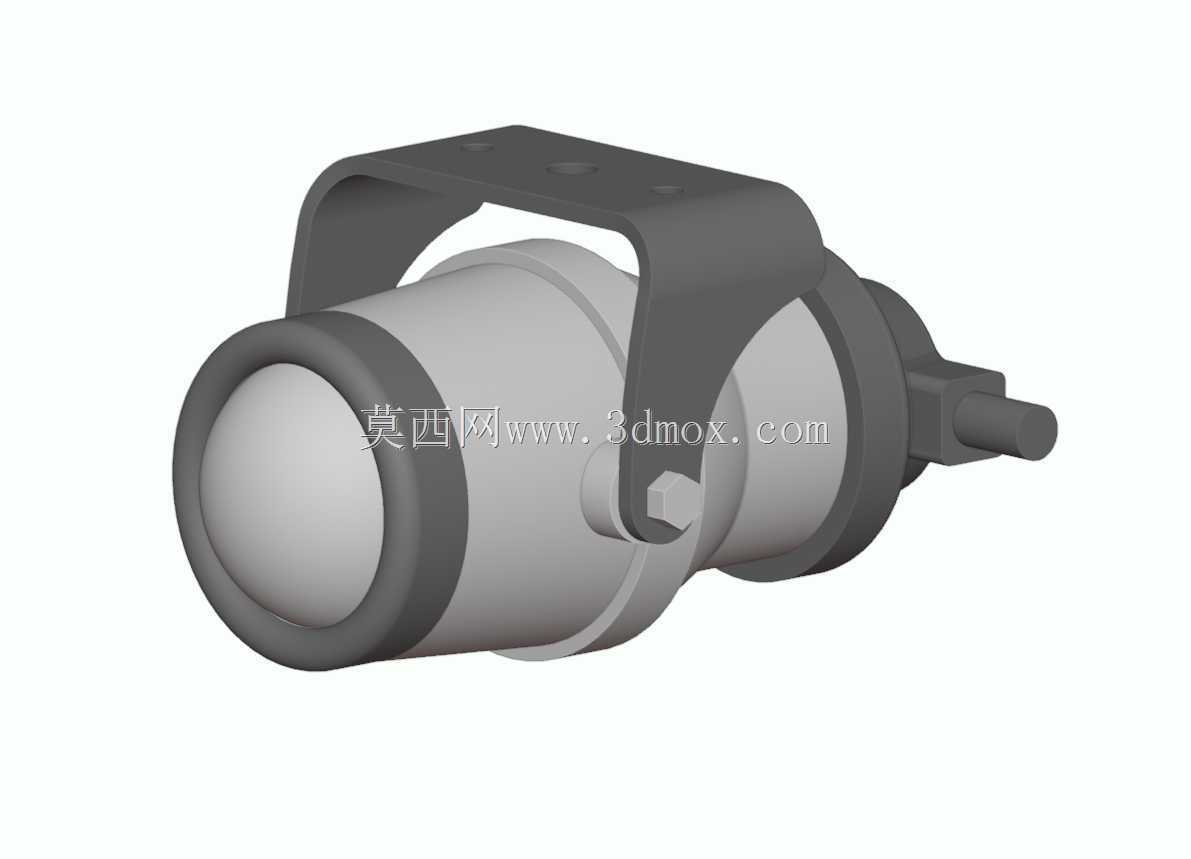

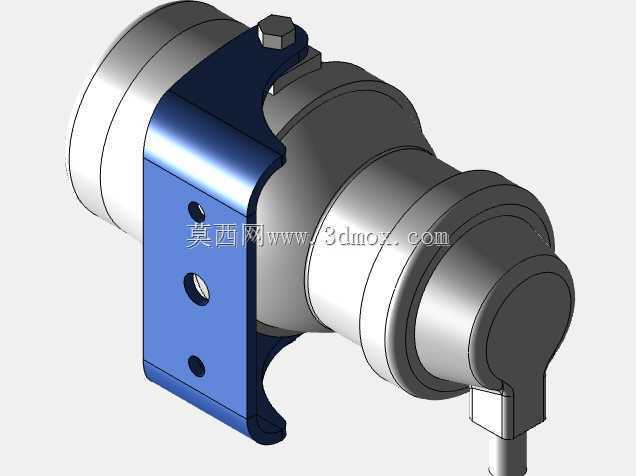

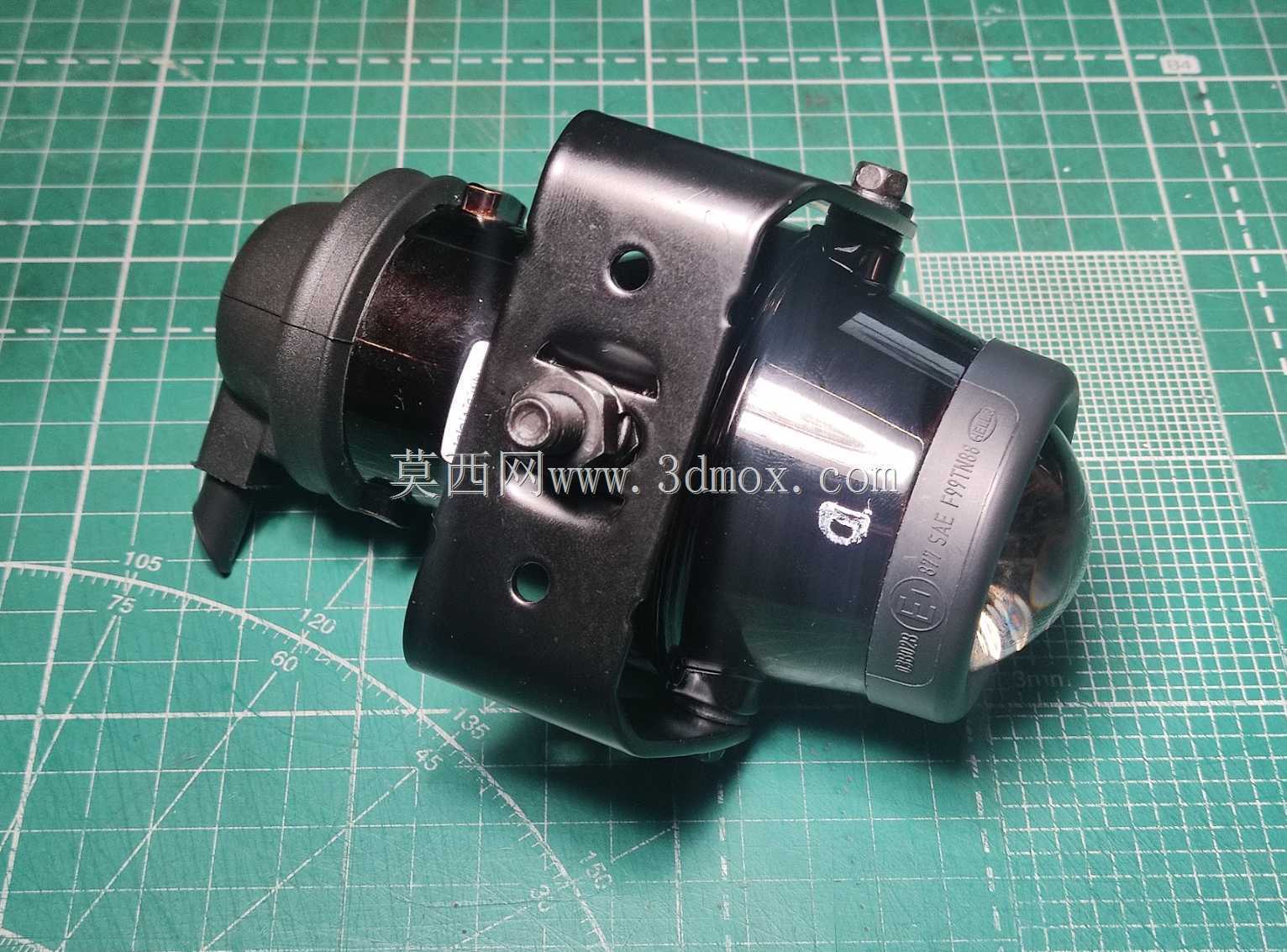

　　这套简化结构围绕微型车用辅助照明灯具的装车适配展开，灯体采用圆筒形主腔布局，前端设置环形灯圈与透光面罩，后端收窄形成接线与插接端，外侧配套U形冲压支架，用于在整车前保险杠、防撞梁或改装灯位上完成俯仰角度固定。支架跨抱在灯筒中段，两侧立面预留安装孔位，既承担灯体承重，又作为角度调节的铰接支撑，装配后可根据照射高度需求绕灯体轴线微调，再通过紧固件锁止。

　　从实际使用场景看，这类微型雾灯多用于乘用车前杠辅助照明、越野车辆补光、工程作业车低位照明以及特种车辆的小空间灯位改装。灯体外壳采用铝合金材质，兼顾散热与轻量化，支架选用钢制冲压件，承受车辆行驶中的振动与冲击，避免长期颠簸后灯位偏移。建模时保留了灯筒、前环、后盖、接插尾部、抱箍支架和紧固点位的关键外形，省略了内部反光杯、灯泡、线束等细小结构，适合在整车总布置、改装方案校核、灯位干涉检查中使用。

　　设计思路上，圆筒灯腔有利于内部反光件布置和热量向外围均匀传导，前端加厚环边可在轻微触碰时保护面罩；后端锥形过渡既缩小尾部占用空间，也为防水接插件留出插拔余量。U形支架顶部为平直安装面，孔距按照常见小型辅助灯安装位设定，支架下缘避开灯体散热肋和接线方向，保证装车后工具可伸入拧紧。

　　安装边界方面，需重点关注灯体轴向长度、前端面罩外径、支架顶部安装面到灯心的高度差，以及尾部接插件的弯折半径。布置时前侧不能与保险杠蒙皮发生运动干涉，后侧要预留线束弯曲和手操作空间；支架固定面应尽量贴合车身钣金或灯架横梁，避免悬臂过长。角度调节范围内，灯体与支架两侧壁保持均匀间隙，锁紧后支架不能压迫外壳造成密封面变形。对于结构设计人员，该模型可用于验证灯具包络、支架受力路径和装配顺序；对于选型人员，可直观判断小空间灯位的容纳能力与安装方向。
