拉达赛车全浮式后桥壳体结构设计

　　这套壳体结构面向拉力赛事中的后驱动桥总成，核心任务是在非铺装路面连续冲击、弯道侧向载荷和驱动扭矩反复交变的条件下，维持轴承、半轴、差速器及制动接口之间的位置稳定。全浮式布置把车身承载与扭矩传递分开处理：半轴主要负责驱动，车轮弯矩由桥壳和轮毂轴承体系承担，因此在单侧飞跳落地、轮胎压坑或长距离砂石路段行驶时，壳体局部不会因为弯曲叠加扭转而快速出现疲劳裂纹。

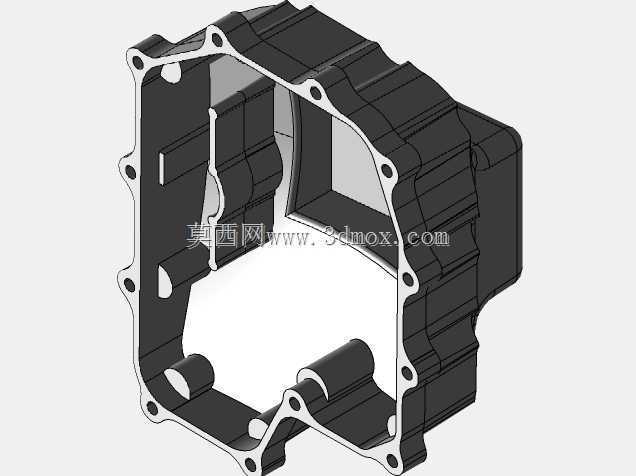

　　从外形上看，零件不是规则箱体，而是围绕差速器腔、半轴通道、外侧安装法兰和加强肋共同形成的异形承载壳。周向螺栓孔用于与配合盖或桥管组件锁定，孔位分布避开了内部齿轮运转空间，也给密封面留下连续压紧带。壳体外侧多条纵向和横向肋条并非装饰，它们把法兰处传入的冲击载荷分散到较大面积的腔体壁上，同时限制薄壁区域在螺栓预紧后的局部凹陷。内部空腔需要容纳齿轮回转包络、润滑油流动和装配工具操作空间，因此壁厚在轴承座、螺栓凸台和支承筒附近明显加厚，而低应力区域则保持较薄截面，以控制非悬挂质量。

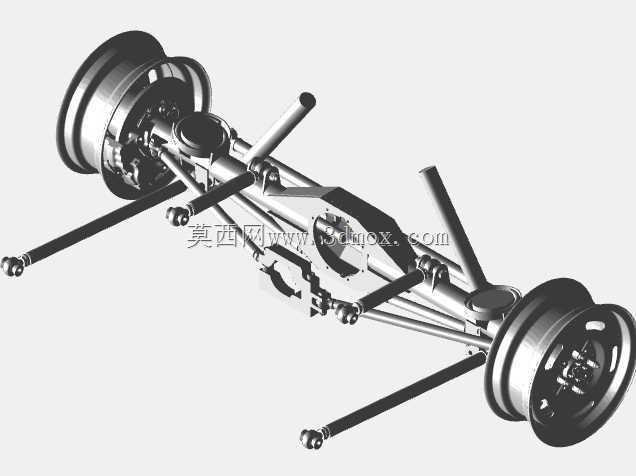

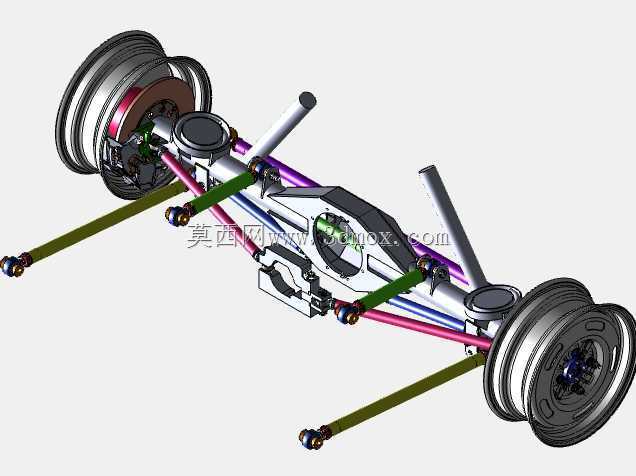

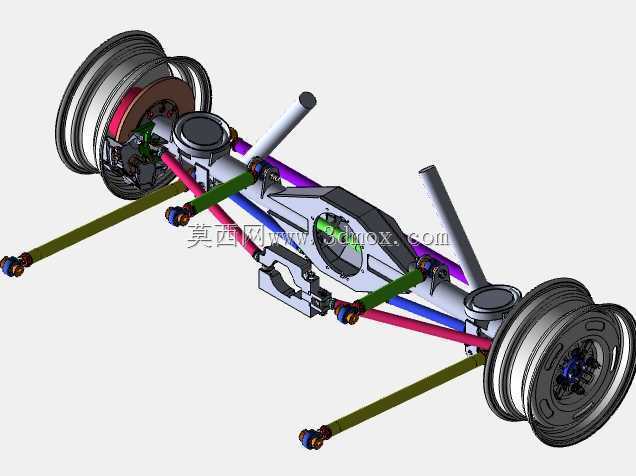

　　安装边界上，设计时首先要锁定左右轮毂轴线、差速器中心高、悬架连接点和制动件避让范围。桥壳端部的圆柱支承与法兰面承担轮毂轴承定位，同轴度误差会直接转化为轴承偏载、制动抖动和油封泄漏；与悬架相连的接口则要承受制动反力矩和侧向力，凸台根部需要做圆滑过渡，避免尖角形成裂纹源。模型中可见的大开孔便于检修差速器和主减速齿轮，盖合面必须保持平面度，并通过螺栓间距控制密封压力均匀。

　　在实际赛用场景里，后桥壳体还要兼顾维修拆装效率。轮胎、制动盘、半轴和轮毂轴承在赛事营地中需要快速检查，壳体外部轮廓应给扳手和吊装工具留下操作间隙；内腔加强筋走向则不能阻碍润滑油向轴承区回流。结构校核时，关注点通常放在飞跳落地的垂直冲击、急加速驱动扭矩、弯道横向力以及制动反力矩四类工况的叠加位置，尤其是法兰孔桥、轴承座周围和腔体转角。通过把承载路径做成连续封闭框架，并在高应力区设置凸台与加强肋，该结构能够在轻量化与刚性之间取得适合拉力赛车的平衡。
