科迈罗后轮毂轴承总成结构

　　该轮端部件面向乘用车后轴装配场景，核心作用是承载车身与路面载荷，同时为车轮提供稳定旋转支撑，衔接悬架立柱、制动盘与轮毂轮辋，是底盘行驶系统中连接转动件与固定件的关键总成。建模时先围绕中心轴承内孔确定回转基准，再依次构建外圈法兰、安装支耳与轮栓分布结构，所有配合面按照实车装配关系搭建，可直接用于底盘总装阶段的空间校核。

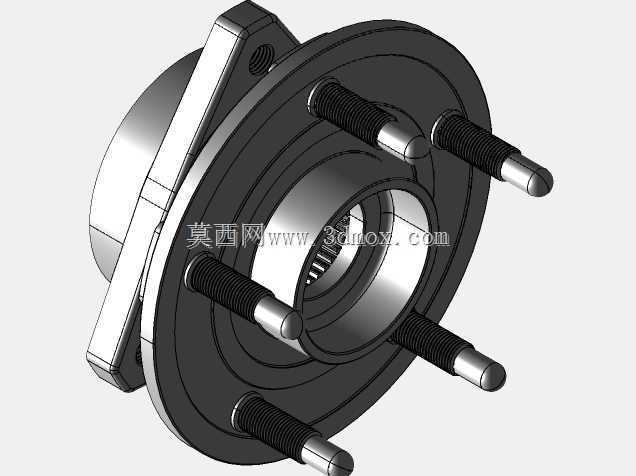

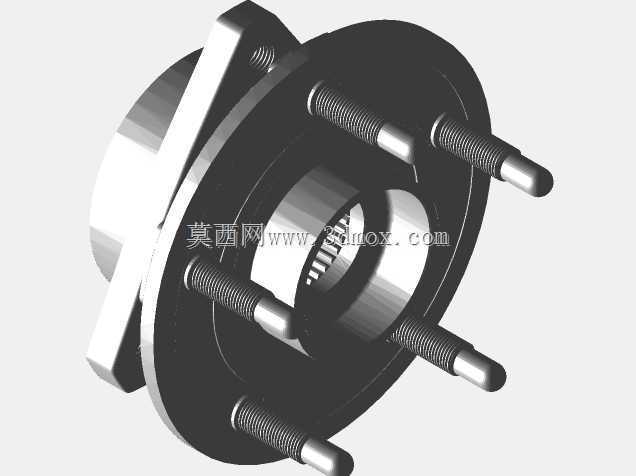

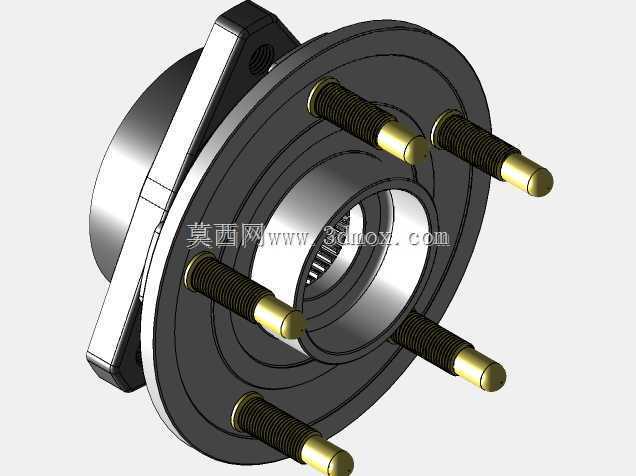

　　从实际用途看，后轮轮毂轴承既要承受车辆静止时的垂向载荷，也要传递制动、加速和转向过程中产生的径向与轴向复合力。模型外侧法兰面布置五根轮栓，轮栓带螺纹段和定位端头，用于穿装制动盘、车轮轮辋并通过螺母压紧；法兰背面的贴合面需要与制动盘安装面保持平整接触，避免制动盘装配后出现端面跳动。中心贯通孔用于与半轴或轴颈形成配合，内部齿形结构可对应花键传力需求，保证驱动力从传动系统传递至车轮。

　　外形边界方面，主体采用圆盘式法兰与筒形轴承座结合的结构，侧向伸出的安装支耳带有螺栓孔，用于将轮毂轴承单元固定到转向节或后桥立柱上。支耳位置、孔距和法兰厚度直接决定装车互换性，建模时保留了支耳外侧加强过渡，以反映铸件或锻件在载荷集中区域的结构形态。圆盘外缘、轴承座筒体和安装支耳之间设置连续过渡圆角，能够减少应力集中，也符合实际零部件的加工与成型特征。

　　设计思路上，轮栓按圆周均布，保证车轮压紧力均匀传递；螺栓伸出长度兼顾制动盘厚度、轮辋安装面和螺母啮合长度，过长会干涉外部护罩，过短则会降低螺纹连接安全余量。轴承座外径与中心孔形成同轴关系，法兰安装面与旋转轴线保持垂直，这些几何关系在模型中通过同心、重合和圆周阵列等约束体现，便于后续检查制动器、车轮和悬架周边间隙。

　　在整车开发或改装设计中，该结构可用于后轮制动系统布置、轮距变化评估、轮辋安装面核对以及悬架硬点确认。通过三维装配，可以检查制动卡钳与法兰外缘、轮栓与轮辋螺栓孔、半轴花键与中心孔之间的位置关系，也能在零件投产前发现贴合面干涉、螺栓可达性不足和维修拆装空间受限等问题。整体结构按真实零件比例还原，细节集中在轮栓、法兰孔、支耳安装位和内部轴承通道，适合作为底盘轮端设计、装配验证和结构学习的参考对象。
