摩托自行车外置光束射灯结构

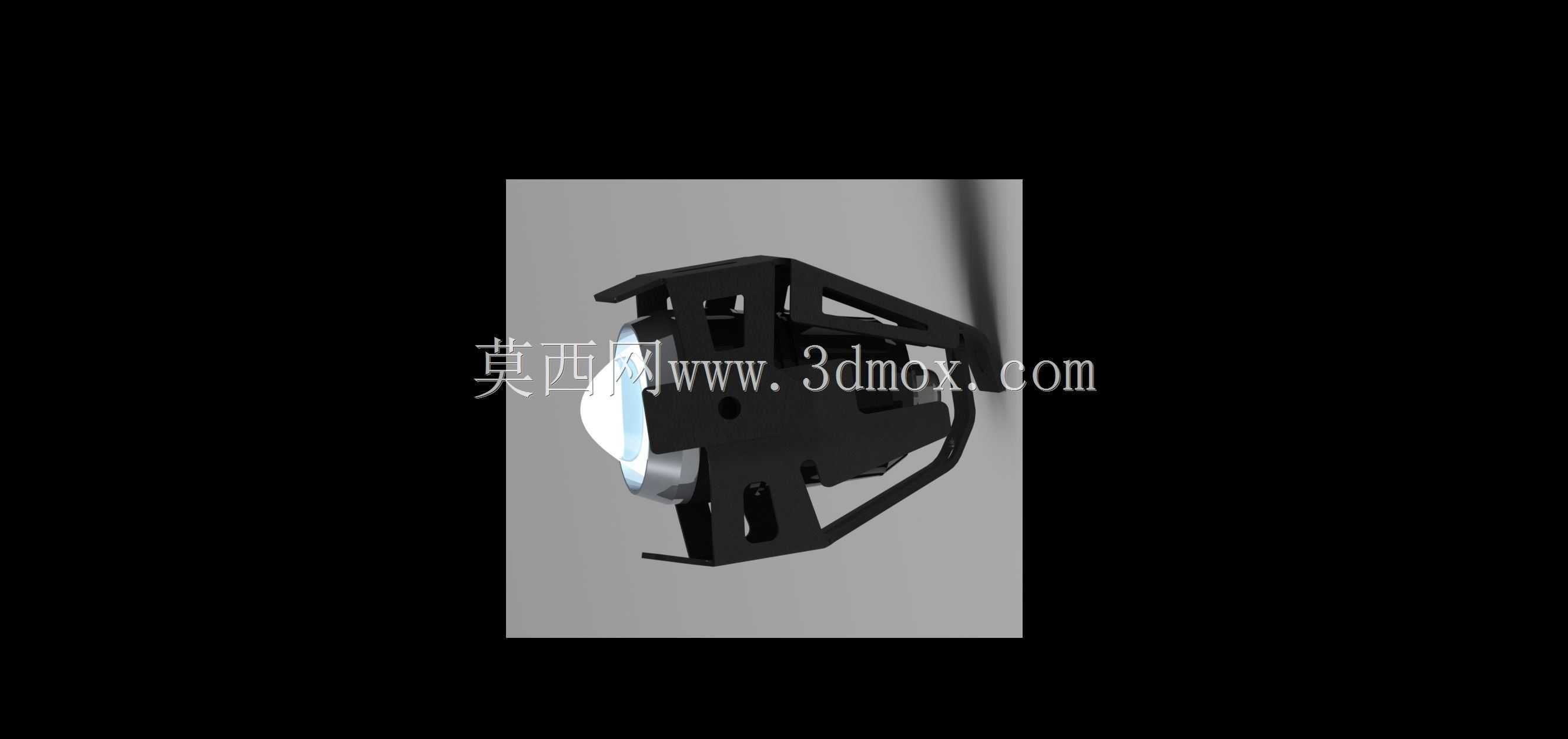

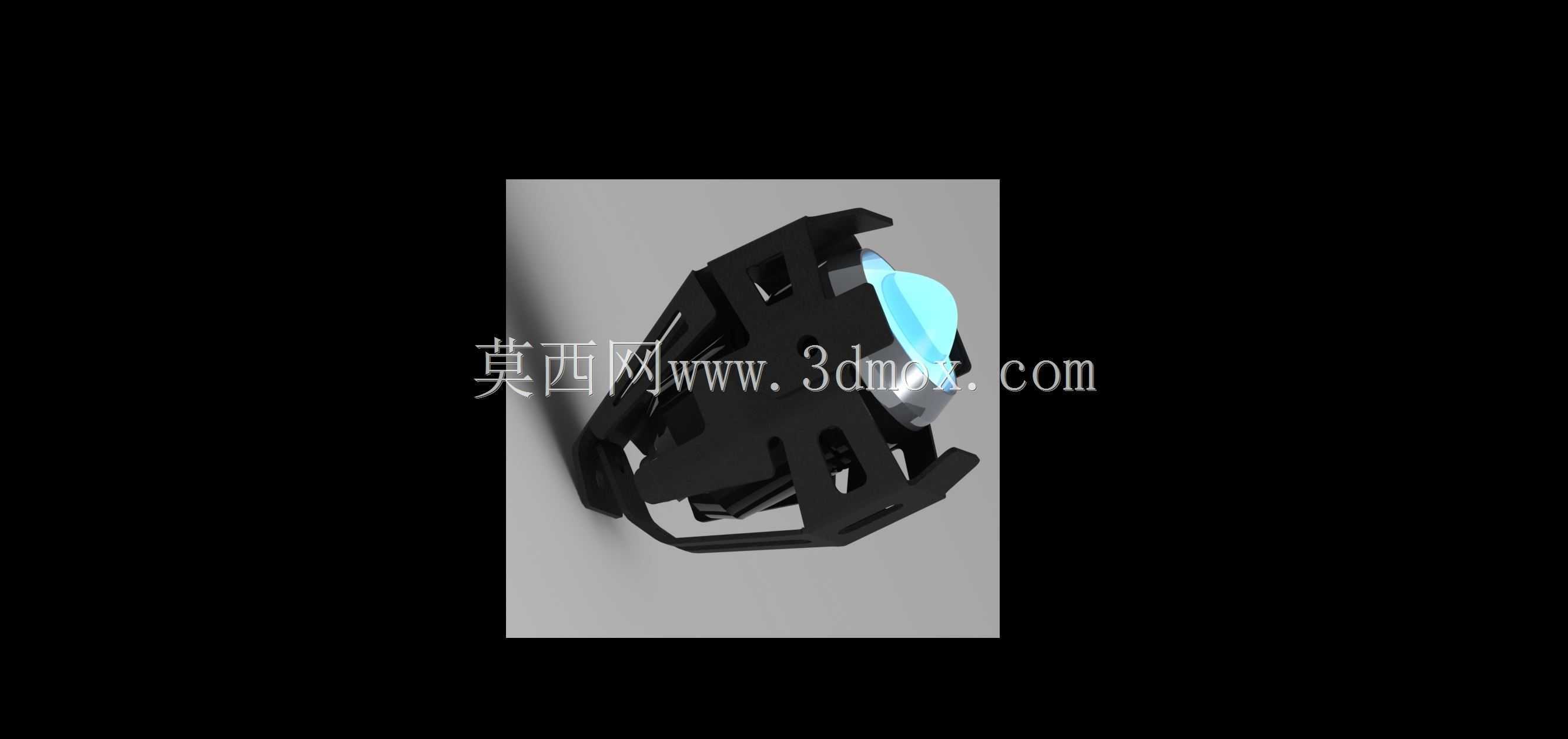

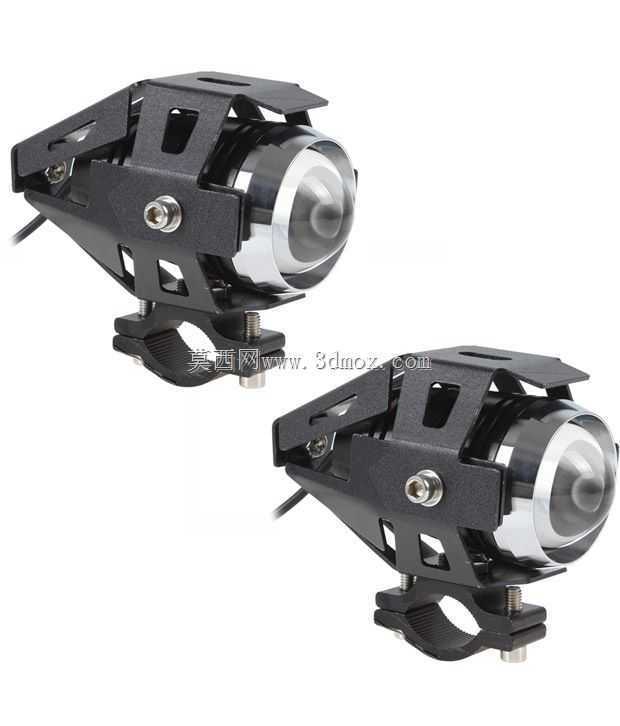

　　该结构面向两轮交通工具的夜间辅助照明场景，可用于摩托车、电动自行车或普通自行车的前部加装。其核心作用是在原车近光照射范围之外补充集中光束，提升乡村道路、山路、夜间施工路段等低照度环境下的前方可视距离。灯具主体采用紧凑的支架式外壳，前端设置透光与聚光区域，后部和侧围通过镂空框架形成防护，既减少迎风面积，也为灯体散热预留空气通道。

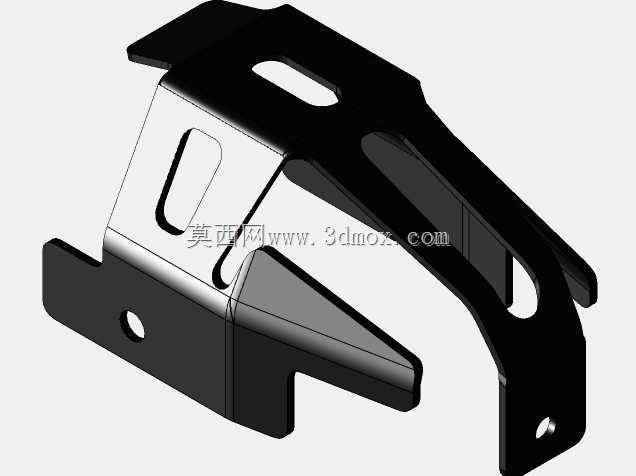

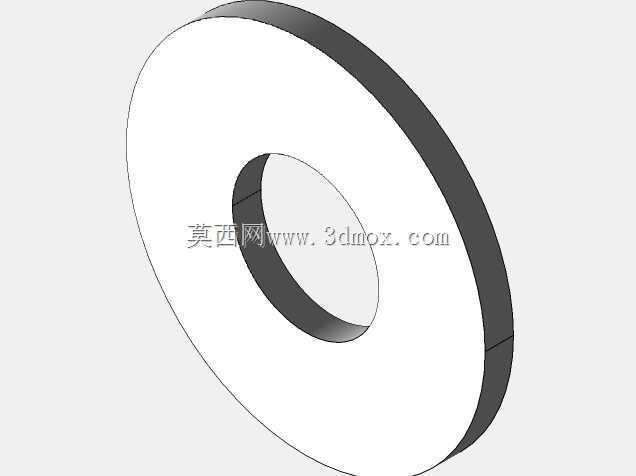

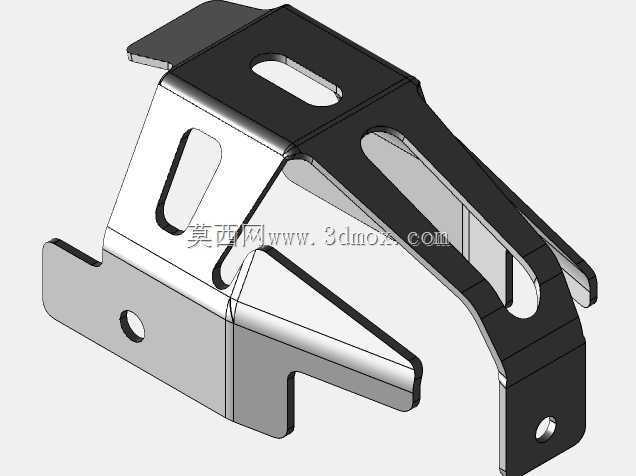

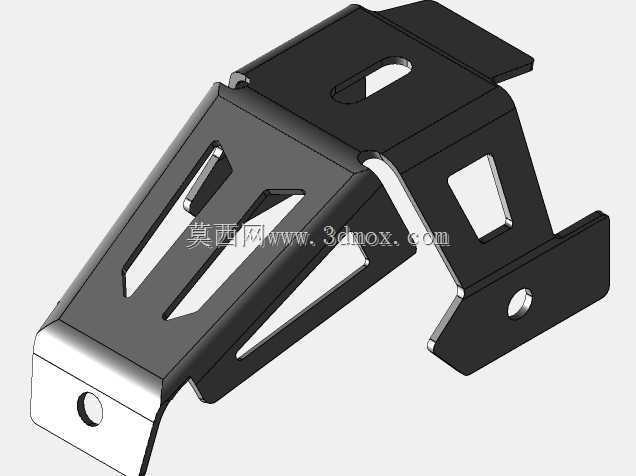

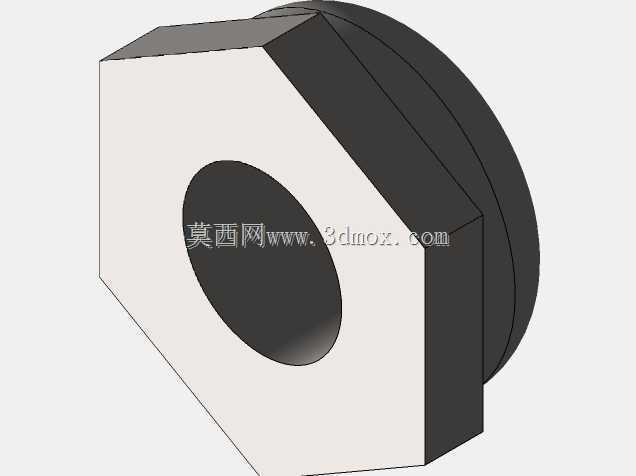

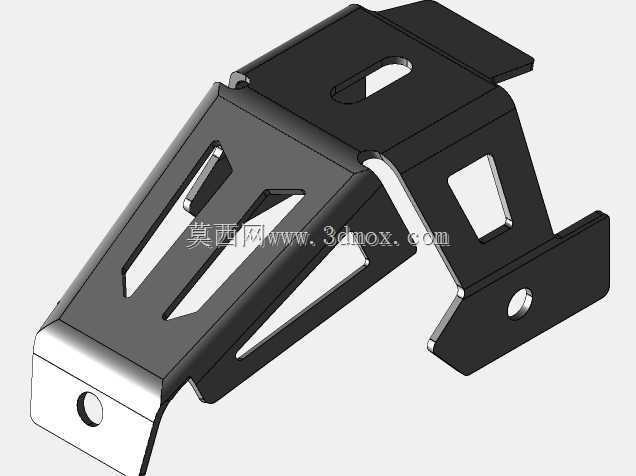

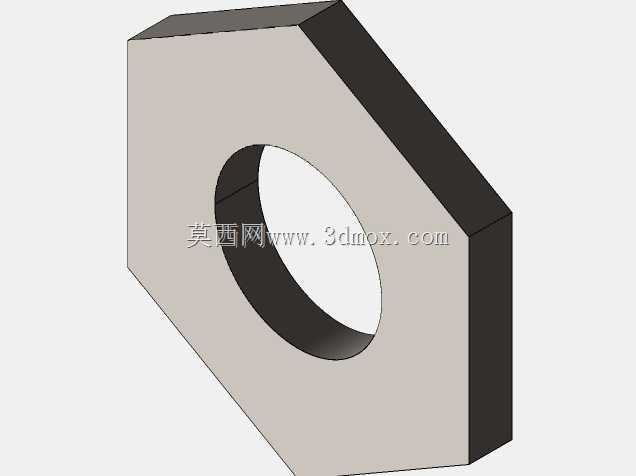

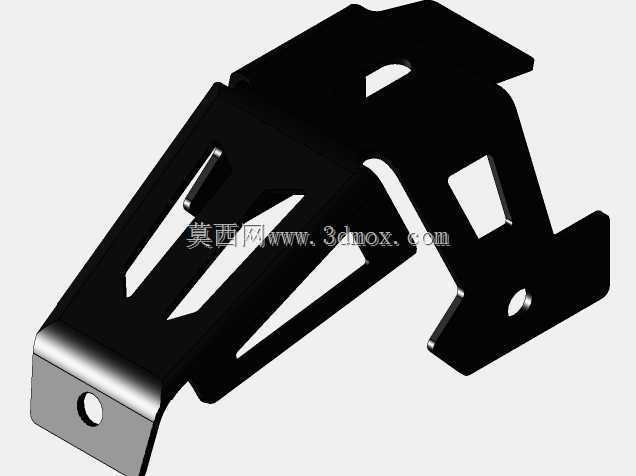

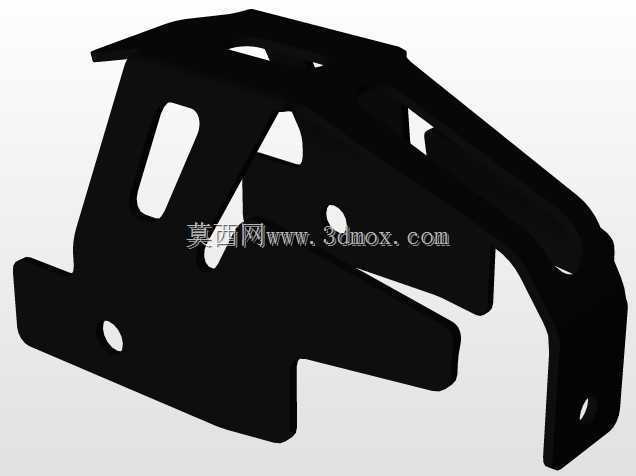

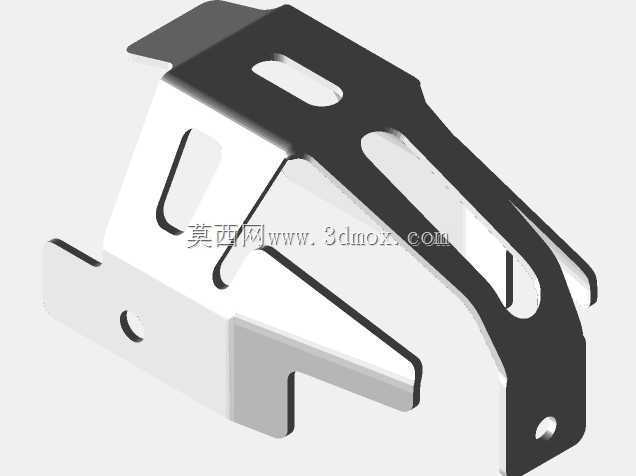

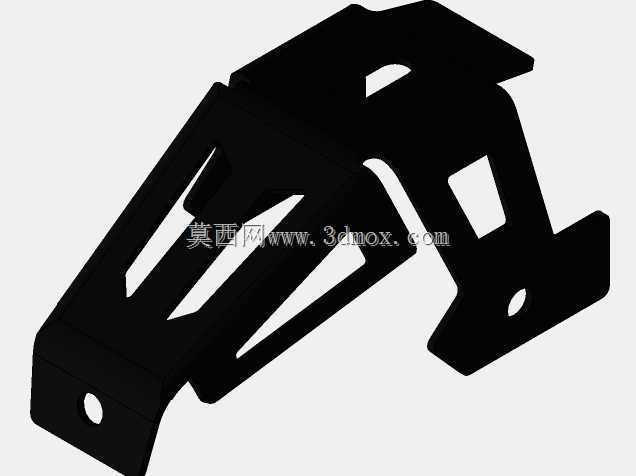

　　从布置方式看，这类射灯通常安装在车把、前叉、护杠或车头扩展支架上，因此模型对安装边界进行了明确表达。外壳两侧的支架耳片承担主要固定功能，孔位区域需要与螺栓、垫片、减震胶套配合，避免车辆振动直接传递至灯芯。实际选型时，应先确认安装面到车轮、挡泥板、刹车线管和转向极限位置之间的间隙，保证满舵旋转、前叉压缩以及颠簸状态下不发生干涉。灯体外形呈短筒加外护架的组合，宽度方向受护架轮廓约束，高度方向集中在透镜中心与固定耳之间，深度则需要兼顾线束插接和后方散热空间。

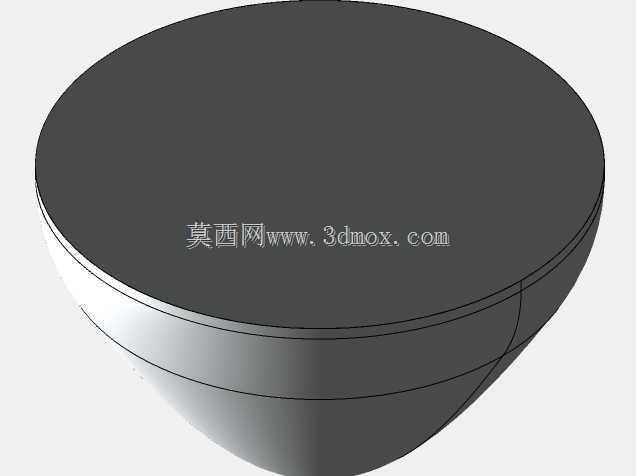

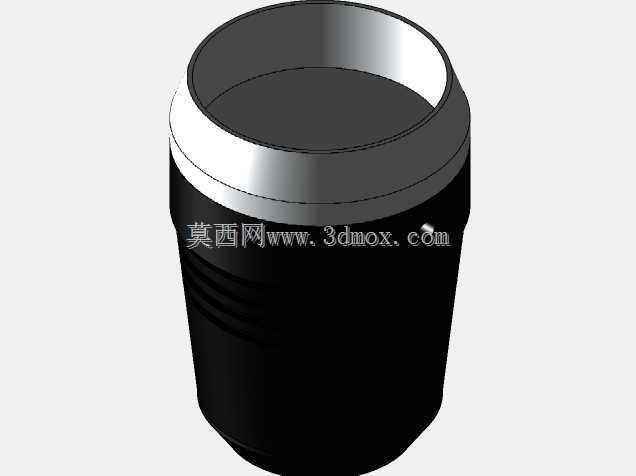

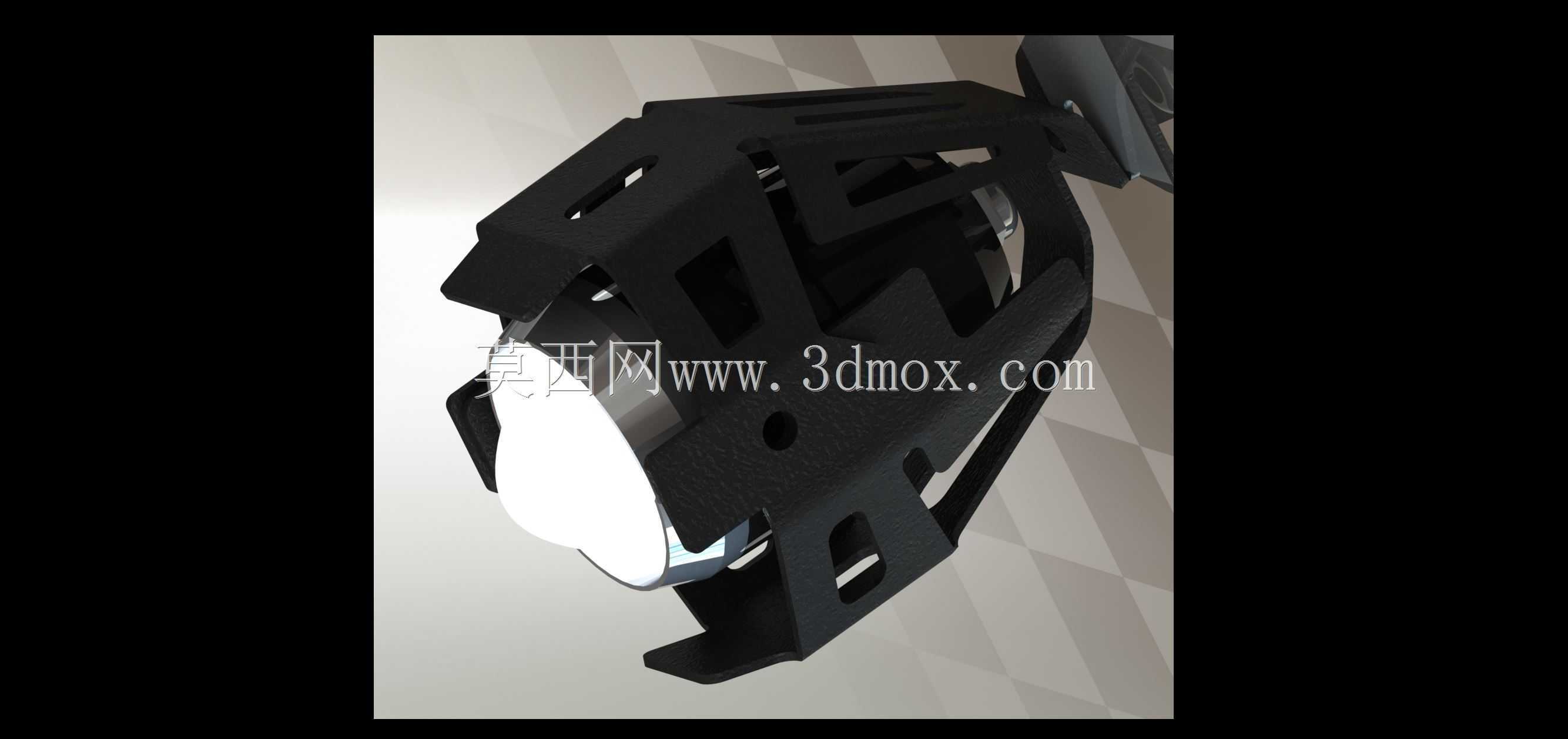

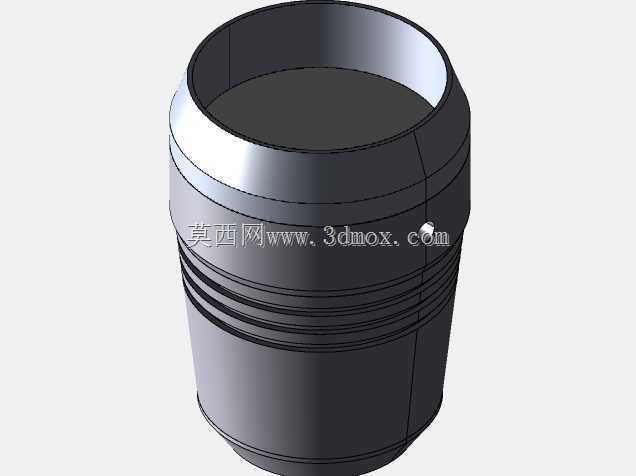

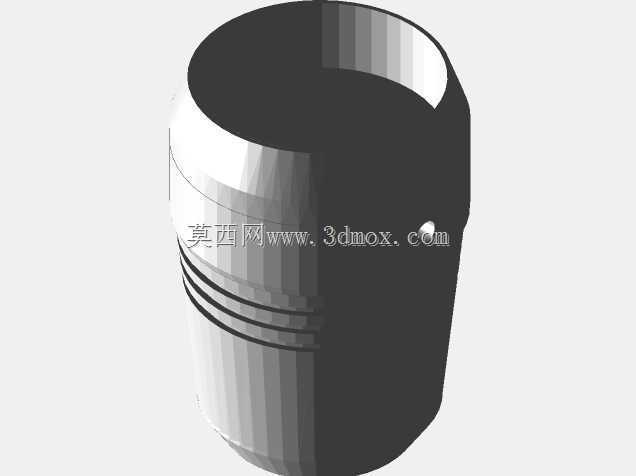

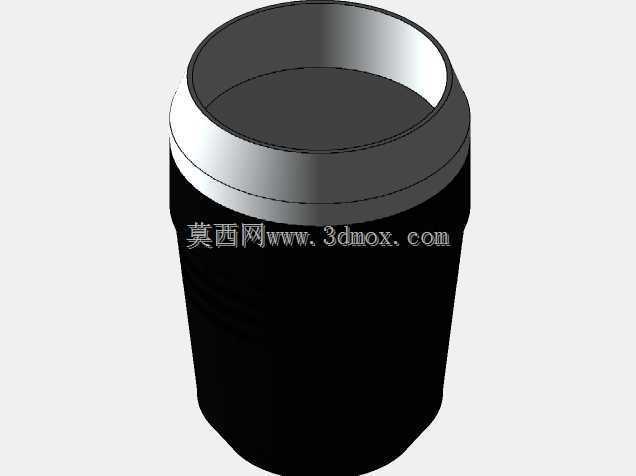

　　设计思路上，前部透镜区域负责光束成形，内部反光或聚光元件将LED光源整理为较窄的远射光型；黑色外壳承担遮光、防护和散热作用，外围框架在轻微倾倒、树枝刮擦或飞石接触时先于透镜受力。支架与壳体之间的连接位置适合加入角度调节结构，通过松开紧固件即可俯仰调整光轴，使照射距离与路面落点满足不同车速需求。若用于摩托车高速行驶，还应重点核查支架刚度、螺栓防松以及线束固定路径；若用于自行车，则需控制整体重量，并把安装位置尽量靠近转向轴线，降低对操控的影响。

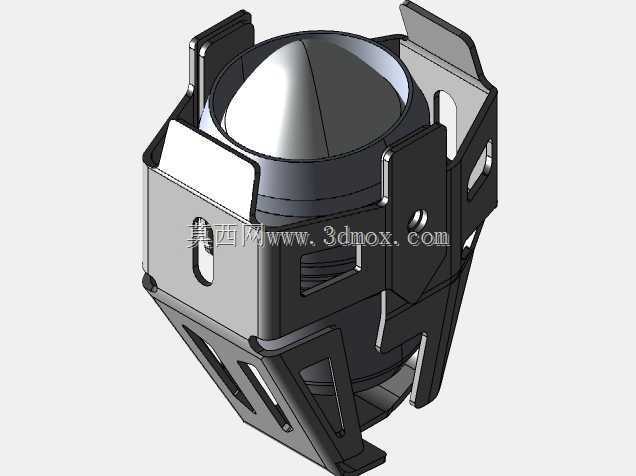

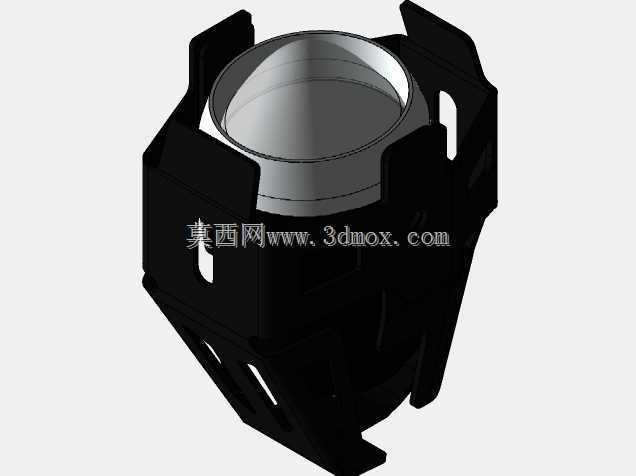

　　三维结构中可清楚看到透镜、壳体、侧支架和防护框架之间的装配关系，适合进行安装校核、护杠适配、灯罩改型以及线束走向规划。工程应用中，外壳边缘不宜形成尖锐突出，外露紧固件应便于维护，透镜前方需要保留清洗和擦拭空间。后部出线方向应避开高温发动机、运动悬架和尖锐钣金，推荐沿车架管侧布置并预留折弯半径。整体结构兼顾了照明功能、防护需求与两轮车辆有限安装空间，可作为车灯开发、改装支架设计和整车附件匹配的参考结构。
