六吨级平板牵引拖挂转运车结构

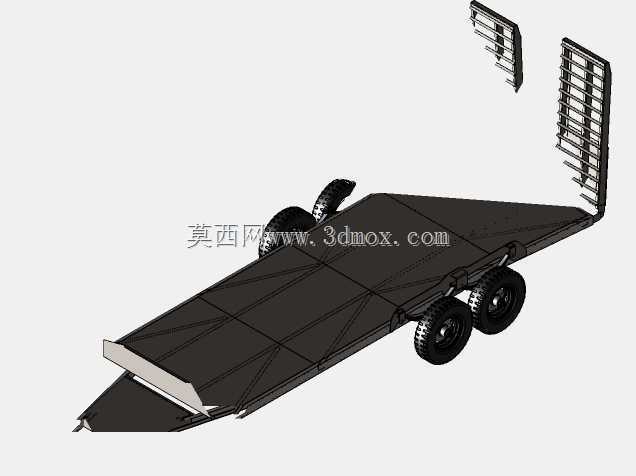

　　这款六吨级平板牵引拖挂转运车，主要面向厂区重型工件转运、工程机械短途倒运、野外设备拖挂以及维修救援场景，可配合牵引车完成中小型设备、轮式机械、工装夹具与成组物料的长距离移位作业。整车采用低平板承载布局，主承载面为大面积平直钢板台面，台面下方布置交叉加强筋与纵向承托梁，将轮轴区域的集中载荷均匀分散至整个台面，避免重载点位出现局部凹陷。台面一端设置牵引连接结构，可与牵引车头的挂接机构匹配，另一端配置可翻折的竖向爬梯，爬梯采用多根横向防滑踏条与两侧加强边框组合，轮式设备可直接沿爬梯驶上承载台面，无需额外吊装辅助。行走部分采用双轴四轮配置，轮胎选用大直径重载橡胶轮，轮轴通过弹性悬挂组件与车架相连，在非铺装路面行驶时可缓冲路面冲击，

　　降低台面设备的颠簸幅度。车架边缘设置限位挡边与系留挂点，转运时可通过绑带将设备车轮或底盘固定，防止急加速、急制动工况下货物滑移。设计过程中优先控制承载面离地高度，在保证轮组跳动间隙的前提下尽可能压低台面，既降低设备上下爬梯的坡度，也提升整车行驶时的重心稳定性。爬梯与车架的铰接位置预留翻转行程，行驶状态下爬梯可竖直收拢并通过锁止件固定，装卸作业时向下翻转至地面，形成连续过渡坡道。车架前端的牵引座高度按照常规工业牵引车挂接区间设置，转向时牵引架与车架之间留有足够摆动余量，避免小半径转弯发生运动干涉。整体外形为长矩形平板轮廓，宽度覆盖双轮外侧边界，长度方向预留爬梯收拢后的安装空间，台面无凸起结构，可兼容不同底盘尺寸的设备停放。轮拱区域与台面加强梁整合，轮胎上方保留足够的跳动与检修间隙，后期维护时可单独拆卸轮组，不影响主承载台面结构。
