自行车多孔镂空传动链轮结构设计

　　该链轮主要面向人力自行车的前端传动部位，安装在曲柄总成与脚踏转轴之间，工作时通过外周齿形与滚子链条逐节啮合，把骑行者踩踏产生的扭矩传递给后轮飞轮，最终驱动车辆前进。在通勤车、山地车及休闲代步车的传动系统中，链轮属于长期承受交变载荷的关键零件，其齿形精度、盘面刚度和安装同轴度会直接影响链条啮合平顺性、传动效率以及骑行过程中的噪声水平。

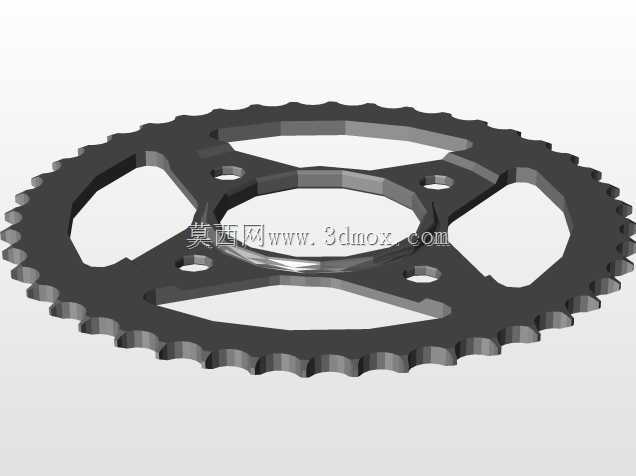

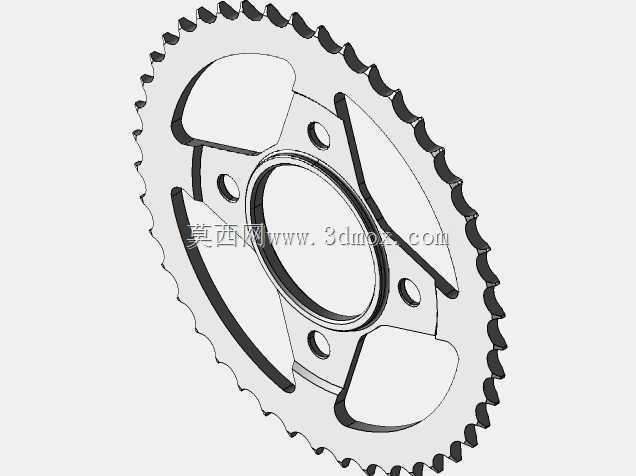

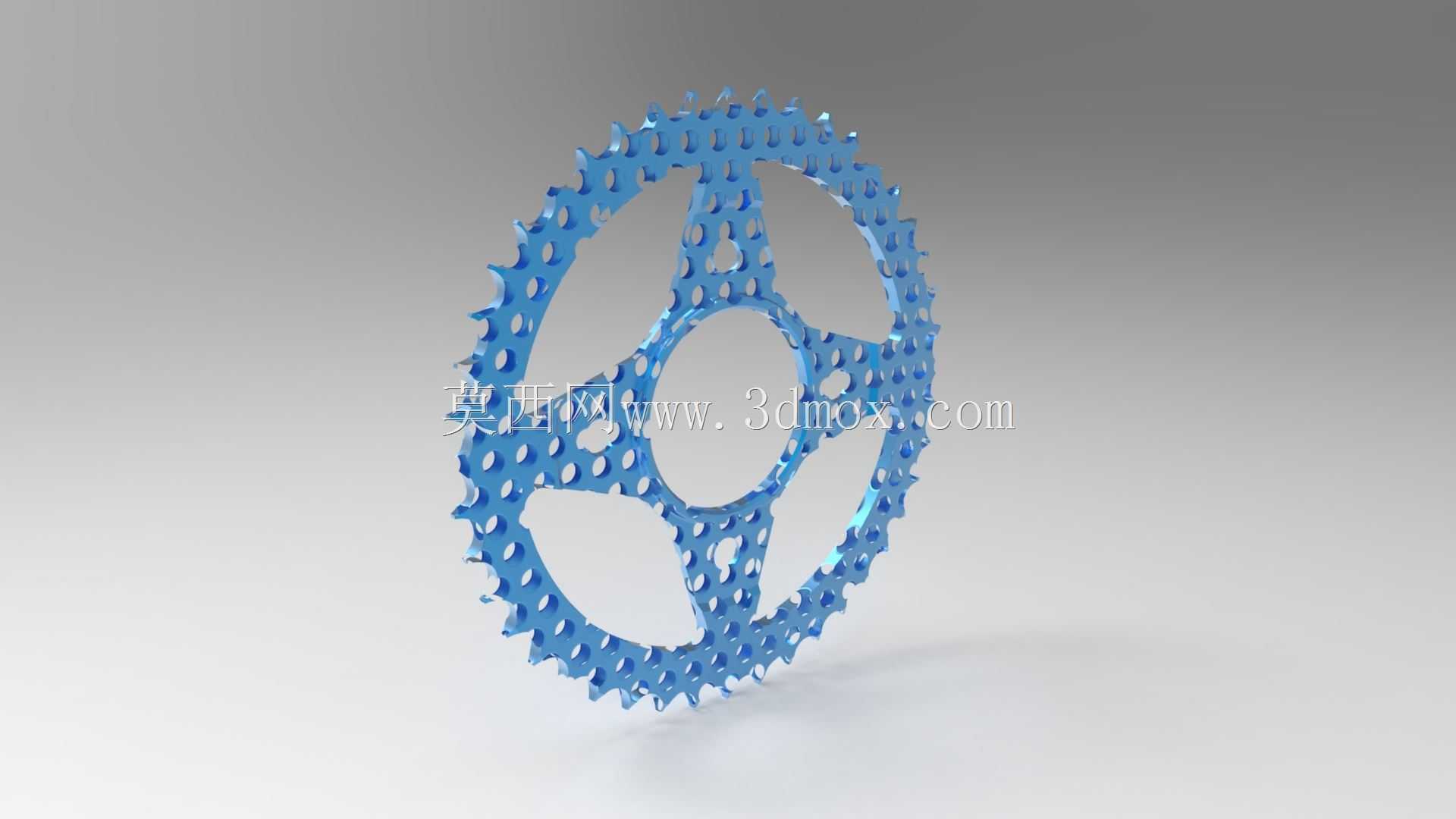

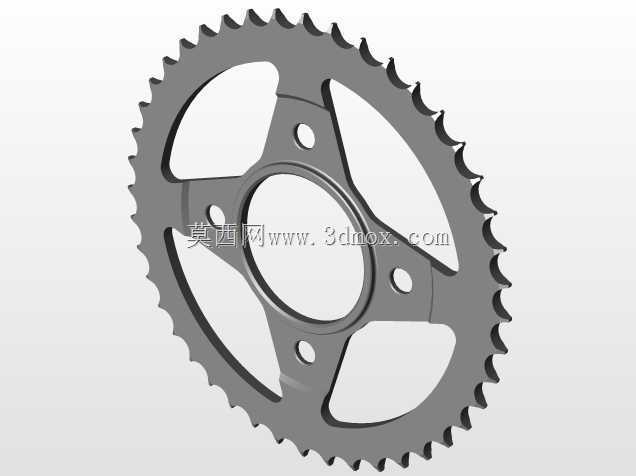

　　结构上采用单片大直径盘式布局，外缘沿整周均匀布置链齿，齿槽轮廓按照标准链条节距和滚子外径进行匹配，保证链条在进入和退出啮合时能够顺利落位，减少跳齿、卡链和异常磨损。盘体中心设置与曲柄轴配合的安装区域，中部通过多根放射状加强筋连接外圈齿环与中心轮毂，既形成连续的力传递路径，也避免实心大板带来的重量冗余。盘面分布大量规则镂空孔，孔洞沿圆周和筋条之间重复排列，在减轻转动惯量和整体质量的同时，兼顾泥水甩出、散热和外观识别需求。

　　从设计思路看，链轮不能只追求轻量化。踩踏起步、爬坡和急加速时，盘体会受到明显的周向剪切与弯曲作用，若筋条宽度、孔边圆角或轮毂过渡不足，容易在孔位周边产生应力集中，长期使用后出现裂纹。因此模型在放射筋与齿圈交接处保留较宽的承载截面，孔洞边缘采用圆滑过渡，中心安装区则维持足够厚度，以抵抗曲柄锁紧时的压紧力和传动时的扭转载荷。外周齿根与盘体之间也保留环形连续带，使每个链齿受到的链条拉力能够向相邻筋条分散，而不是集中在单一薄弱截面上。

　　安装边界方面，设计时需要重点控制中心孔轴线与链轮齿圈轴线的同轴度，以及链轮平面相对于中轴轴线的垂直度。若盘面偏摆过大，链条会在运转中反复侧向偏移，造成齿面偏磨、链节摩擦和变速不稳。链轮厚度、齿顶圆直径和齿根圆直径应与所选链条规格、车架链条间隙、前拨链器导向范围相匹配；更换或选型时还要核对曲柄安装孔位、螺钉分布圆以及盘钉数量，避免链轮与曲柄、链罩或车架后叉发生干涉。

　　实际建模过程中，外周齿形可先依据链条节距建立单齿特征，再通过圆周阵列完成整圈齿廓；镂空孔与加强筋适合采用草图阵列和切除特征结合的方式构建，孔边圆角应在主体成型后统一处理，以便后续调整壁厚和筋宽。中心配合面、盘钉安装面和齿面属于关键结构，建模时应保留明确的装配基准，方便工程图中标注同轴度、位置度和齿部相关尺寸。整体结构体现了自行车传动件在轻量化、刚度保持、链条啮合可靠性和安装互换性之间的平衡。
