多层环式功能区搅拌轴结构设计

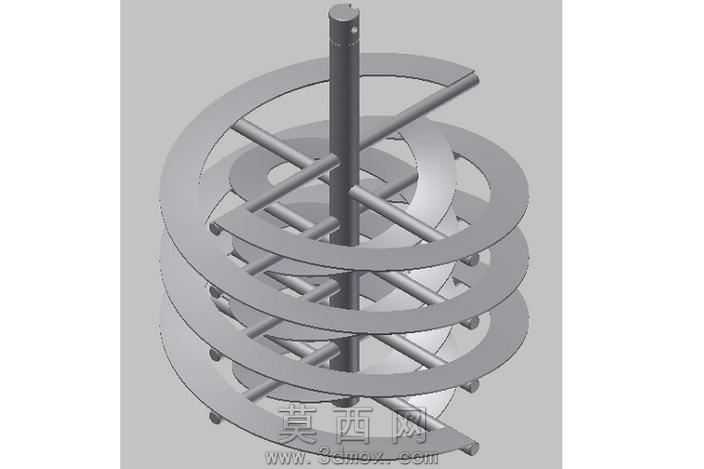

本作品为功能区专用的多层环式搅拌轴三维模型，整体采用三维参数化建模方式完成，建模过程中严格遵循机械搅拌部件的设计规范，对每一处结构尺寸都做了精准的参数约束，确保模型可直接用于后续的工程校核与生产参考。模型主体由中心主轴、横向支撑辐杆、多层环形搅拌构件三部分组成，中心主轴为竖直圆柱结构，顶部预留了传动连接的定位结构，可与搅拌驱动机构实现稳定装配，主轴表面做了均匀的材质质感处理，模拟金属轴类零件的精加工表面效果，无多余的倒角或冗余结构，保证传动过程中的同轴度要求。横向支撑辐杆沿主轴周向均匀分布，每一层环形构件都对应多根辐杆做径向支撑，辐杆与主轴、辐杆与环形构件的连接位置都做了平滑的过渡处理，避免建模过程中出现尖锐的应力集中结构，还原实际焊接或装配结构的工艺特征。多层环形搅拌构件沿主轴轴向等间距排布，环形构件采用偏心错位的排布方式，相邻两层环体的周向角度存在偏移，这种结构设计能够在搅拌作业过程中打破物料的层流状态，让不同功能区的物料获得更充分的径向与轴向混合效果，避免搅拌死角的产生。渲染阶段采用了哑光金属材质赋予整体模型，配合均匀的环境光照效果，清晰展现出每一层结构的空间位置关系，没有添加多余的装饰性材质，保证模型结构的辨识度。设计思路上围绕功能区搅拌的实际工况出发，摒弃了传统桨叶式搅拌的结构形式，采用多层环搭配辐杆的结构，既能够降低搅拌过程中的运行阻力，又可以扩大搅拌作用的覆盖范围，适配多相物料混合、高粘度物料搅拌的使用场景，模型的所有结构都做了实体化处理，无破面、无重叠面、无多余的建模线条，可直接导入各类仿真软件做流场分析，也可用于搅拌设备的方案展示与结构优化参考。
