杠杆式液压夹紧油缸连杆锁紧机构

　　该机构为工装夹具中常见的连杆式液压夹紧元件，主体由缸体、回转或直线驱动段、前端夹臂、销轴、压块、安装座及连接油路接口组成。模型在结构表达上突出了液压缸输出动作向夹臂摆动压紧动作的转换过程，适合用于自动化工装、焊接夹具、检具、多工位加工线以及机床夹具的布局校核。

　　从实际使用场景看，这类元件通常安装在夹具底板或专用支座上，工件定位完成后，液压系统向缸体供油，内部活塞推动连杆机构运动，使前端压臂绕支点旋转并下压。压块接触工件后，连杆机构进入稳定压紧状态，能够在切削、钻孔、装配或焊接过程中限制工件翘起和位移。相比手动压板，它的动作节拍更稳定，压紧点布置更紧凑，也便于与顺序阀、压力继电器和夹具控制回路配合。

　　外形上，缸体部分呈圆柱与方块组合结构，后部为液压驱动及端盖区域，前部为承载夹臂的安装本体。侧面预留安装孔，便于从上方或侧面固定；前端两个销轴位置构成连杆传动的关键回转中心，压臂末端设置可接触工件的压紧块。建模时需要重点保留销轴同轴关系、压臂旋转包络、压块最低压紧位置以及缸体与底板之间的避让空间。若在整机夹具中复用，应检查夹臂张开时是否与工件取放路径、机械手末端或定位销发生干涉。

　　设计思路上，该类夹紧缸并不单纯依赖液压推力直接压向工件，而是通过连杆放大和死点支撑特性，把活塞行程转化为夹臂的短距离摆动。这样既可以获得较大的压紧力，也能在压合终了位置形成较好的刚性保持效果。前端压块通常需要根据工件表面形状进行替换，平面压块适合毛坯面或已加工面，异形压块则可配合铸件、冲压件和轴类零件的轮廓。

　　安装边界方面，布局时不能只看缸体静态轮廓，还要考虑夹臂开启角度、油管接头插拔空间、维修时销轴拆卸方向以及相邻夹紧点之间的操作距离。缸体底部安装面应与夹具底板保持可靠贴合，螺钉规格和孔位需承受夹紧反力；若压紧点远离回转中心，应复核夹臂、销轴和支座的受力情况。油路连接则要避免软管随夹臂运动被拉扯，硬管布置应远离切屑堆积和焊接飞溅区域。

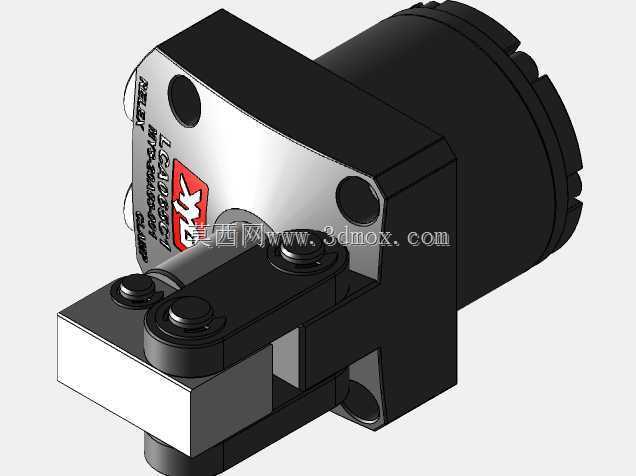

　　三维模型对黑色缸体、金属夹臂、红色标识区和端部压块均做了区分，能够直观表达装配关系。对于结构设计人员，该模型可用于夹具方案评审、夹紧点干涉检查、液压元件选型比对和自动化工位布局；对于加工工艺人员，则可据此判断工件装卸方向、压臂避让高度以及维护拆装空间。
