参数化单作用先导式液压止回阀结构

　　在液压系统的回路设计中，止回阀的核心作用是控制流体单向导通、反向截止，避免压力油倒流引发的执行机构误动作、系统压力失稳等问题，单作用先导式止回阀相较于普通直通式止回阀，可在控制油口通入压力油时实现反向导通，多用于需要短时反向通油、保压锁紧的液压回路场景，常见于工程机械支腿锁紧回路、机床液压夹具保压回路、液压举升设备的负载保持回路中，能够在系统停止供油时长时间保持负载侧压力，避免负载自行沉降，同时在正向通油时保持较低的压力损失，减少系统无用功损耗。

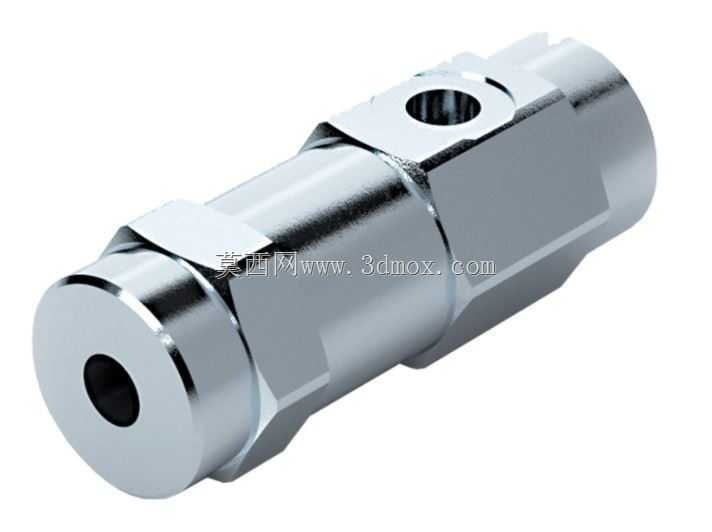

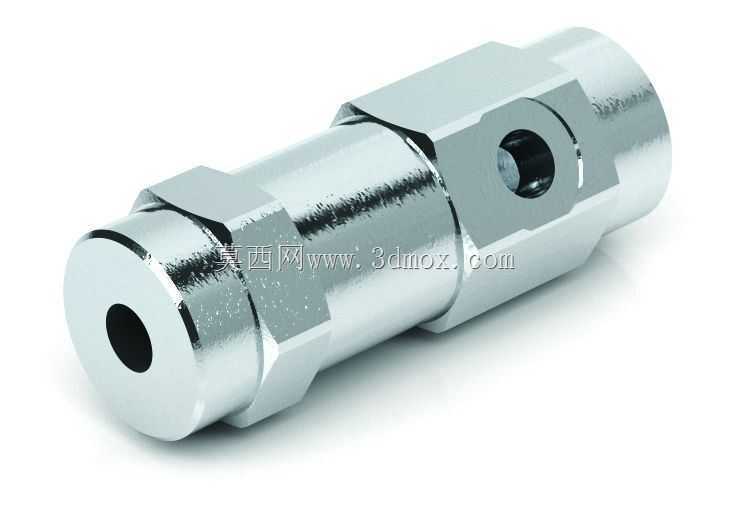

　　这款先导式止回阀采用直通式管式连接结构，整体为圆柱形金属本体，两端加工有标准内螺纹接口，可直接与液压管路的外螺纹接头连接，无需额外安装过渡板，适合安装空间紧凑、管路布局沿直线排布的液压系统中；本体侧面加工有控制油口，同样采用内螺纹连接形式，用于引入控制压力油，控制油口的位置设计在阀体中部靠近主阀芯腔的位置，可缩短控制油道长度，减少控制压力的响应延迟，提升反向开启的动作灵敏度。

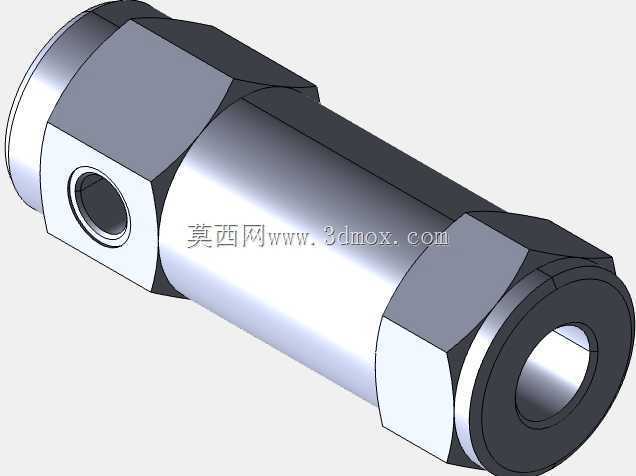

　　从结构设计逻辑来看，这款阀采用参数化尺寸建模逻辑，所有关键配合尺寸均设置为可驱动的参数变量，包括两端主油口的通径、螺纹规格、阀体总长、六方扳拧部位的对边尺寸、控制油口的位置与通径、主阀芯的行程、弹簧预紧力对应的安装尺寸等，设计人员可根据实际系统的流量需求、压力等级、管路连接标准，直接修改对应参数即可生成适配不同工况的阀结构，无需重新从零开始绘制草图与特征，大幅提升同系列阀类元件的设计迭代效率。

　　在安装边界方面，阀体中部设计有两处六方扳拧结构，分别靠近两端接口位置，安装时可使用标准开口扳手卡住六方部位施加扭矩，避免拧紧管路时阀体发生转动，同时六方的对边尺寸符合常规液压管接头的扳手空间标准，安装时预留的扳手操作空间与同通径的管式液压阀一致，无需额外预留特殊操作空间；阀体的外圆表面无突出结构，可贴近安装面板或其他液压元件布置，进一步压缩液压站的整体安装空间。

　　功能特性上，正向通油时，压力油推开主阀芯，克服弹簧预紧力后从进油口流向出油口，主阀芯的流道经过流线型优化，可减少油液通过时的紊流与局部压力损失，降低系统发热；当需要反向导通时，从侧面控制油口通入高于弹簧预紧力与负载侧压力的控制油，推动先导阀芯先动作，卸除主阀芯背压后再推动主阀芯开启，实现反向通油，这种先导式结构相比直动式反向开启结构，所需的控制压力更低，可适配控制油压力等级较低的系统，同时主阀芯的密封面采用线密封形式，截止状态下的泄漏量极低，可满足长时间保压的工况需求。
