工业重载多极连接器结构设计

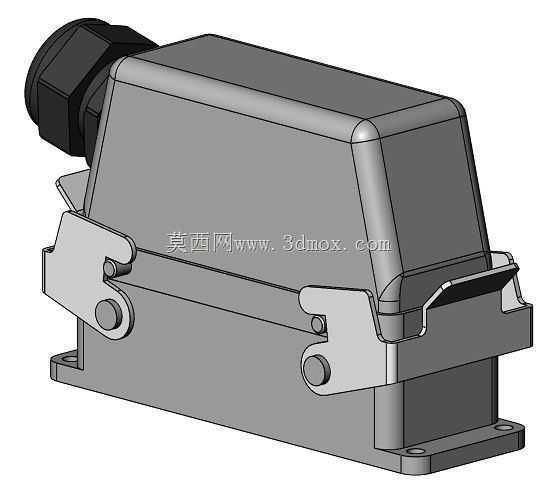

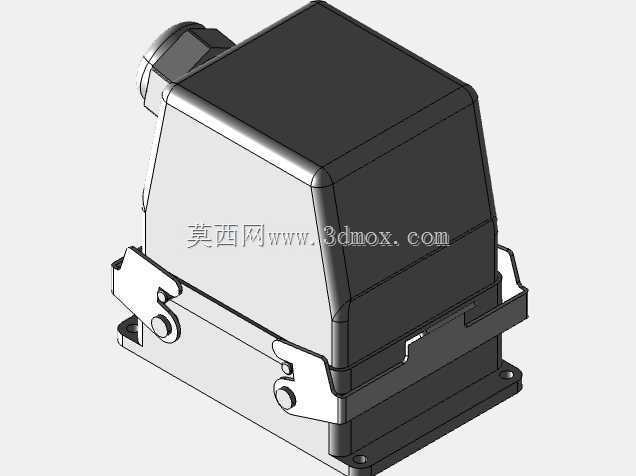

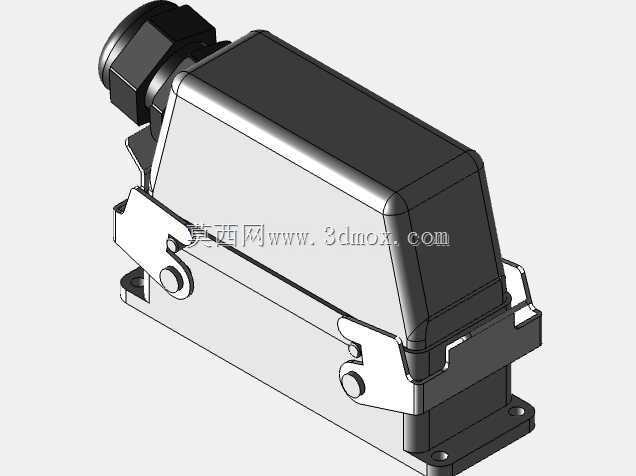

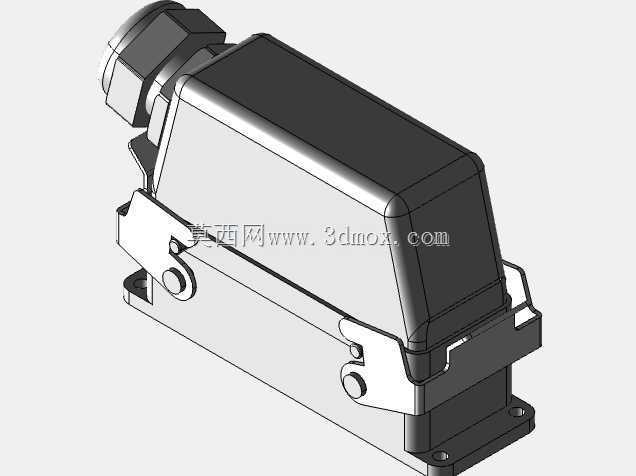

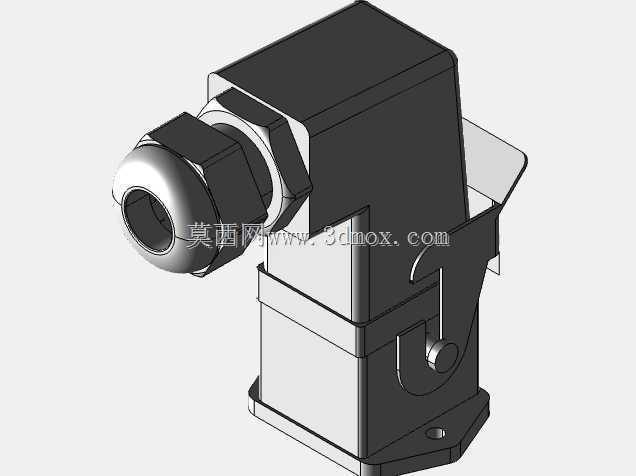

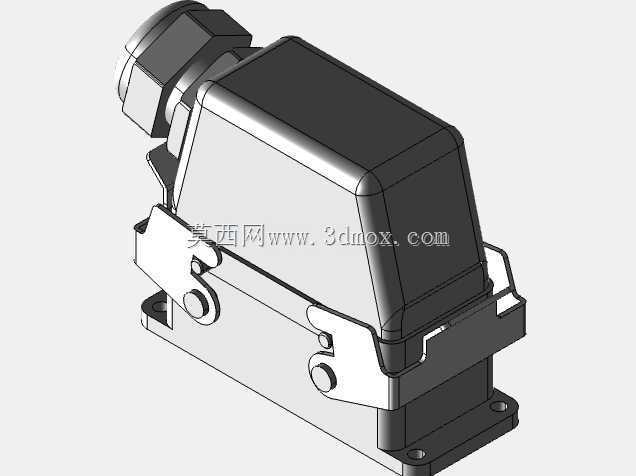

　　这款工业多极连接器件，主要面向工业现场的电气回路集成连接场景，常见于自动化产线布线、机床电气柜外接、重型设备分线连接、风电塔筒内部接线、轨道交通车辆电气回路接驳等工况，用来替代传统的散线端子压接方案，减少现场接线的错接率，提升设备布线的拆装效率，在设备检修、模块更换时无需逐根拆线，仅需断开连接器即可完成模块分离，大幅降低现场运维的工时消耗。从结构设计来看，整体采用带安装底座的侧出式外壳结构，外壳主体为压铸铝合金材质，表面做了喷塑防腐处理，适配工业现场多粉尘、轻度油污、存在凝露的使用环境，侧面的电缆引入端配备了尼龙材质的电缆防水接头，可根据接入电缆的外径选择适配的密封圈规格，锁紧后可达到IP65级别的防护能力，避免外部水汽、

　　粉尘进入接插腔体内部造成触点氧化短路。外壳两侧配备了不锈钢材质的弹簧锁扣，锁扣与底座上的锁钩配合，插合到位后可自动锁紧，抗振动性能优异，在设备运行产生持续振动的工况下不会出现松脱断开的问题，锁扣上设计了扳动解锁的按压位，运维人员佩戴劳保手套也可轻松操作解锁，无需借助额外工具。底座部分设计了带安装孔的固定法兰，法兰上的安装孔为长圆孔设计，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度，安装边界可适配常规35mm标准安装板的固定需求，整体外形的棱角处均做了圆角过渡处理，避免安装运维过程中尖锐棱角划伤操作人员。内部腔体预留了多极插芯的安装空间，可根据实际回路数量选择对应针数的插芯模块，支持动力回路、信号回路混合集成，

　　不同回路的插芯做了防呆错位设计，避免插合时出现针位错接的问题。设计过程中充分考虑了工业现场的操作容错性，外壳的插合导向边做了大角度导入设计，即使在视线受阻的设备内部安装位，也可凭借导向结构快速完成插合对位，无需反复调整位置。电缆引入端的接头与外壳连接处做了密封槽设计，配合橡胶密封圈可实现壳体整体的密封防护，外壳的壁厚经过强度校核，在承受常规的外力冲击、踩踏时不会出现变形开裂的问题，可有效保护内部的导电插芯不受外力损坏。
