FNC AS36S工业旋转编码器结构设计

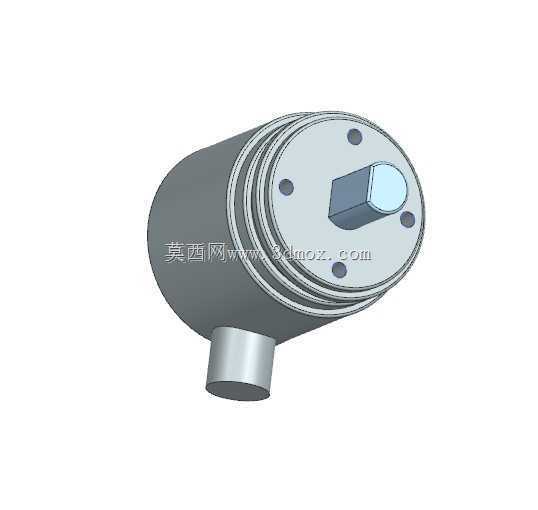

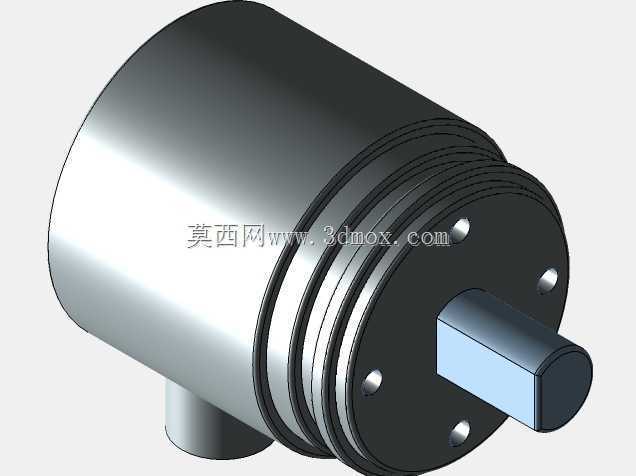

　　这款旋转编码器的结构设计，首先围绕工业现场的安装适配性展开，主体采用圆柱形壳体结构，尾部预留径向出线的接头结构，能够适配大部分工业设备侧装、轴端安装的空间需求，输出轴采用标准D型切面设计，可直接与被测转轴进行无滑差连接，避免传动间隙带来的检测误差。从实际应用场景来看，这类编码器常被集成在数控机床进给轴、自动化生产线输送辊道、伺服电机尾部反馈端、起重设备的行程检测工位，用来实时采集转轴的角位移、转速数据，为设备的闭环控制提供位置反馈信号，保障运动机构的定位精度与运行同步性。设计过程中，壳体前端设置了多层环形安装止口，可直接嵌入设备的安装法兰位，不需要额外设计转接工装，壳体上预留的多个安装孔位采用对称分布设计，支持不同角度的安装固定，

　　能够适配狭小安装空间内的走线方向调整。从功能特性来看，该结构采用全封闭壳体设计，能够阻挡工业现场的金属碎屑、切削液飞溅进入内部传感组件，保障检测精度的长期稳定性，输出轴与壳体之间的密封结构预留了足够的轴承安装空间，可承受一定程度的径向载荷，避免设备运行过程中的轴系窜动损坏内部码盘。在安装边界的设计考量上，整体外径控制在常规编码器的通用尺寸区间内，轴向长度适配大部分标准安装座的深度要求，尾部出线接头的外径与常规工业电缆防水接头尺寸匹配，现场布线时可直接替换同规格的老旧编码器，不需要重新加工安装孔位、调整设备的机械结构。建模过程中对轴系的同轴度做了严格的公差约束，输出轴的D型切面尺寸与通用传动件的配合公差保持一致，

　　壳体上的安装孔位间距符合行业通用的安装规范，能够直接导入设备装配体中做干涉检查，提前验证安装空间是否存在结构冲突，减少现场安装调试的返工量。对于设备选型的工程师而言，该模型完整还原了编码器的外部安装特征，可直接用于设备的整体布局设计，核对轴伸长度、安装止口尺寸、出线方向是否与现有结构匹配，避免选型阶段出现尺寸 mismatch 导致的安装问题。
